Logistieke palletiseermachine Highrunner HR9

Logistieke palletiseermachine

De Highrunner HR9 is ontworpen voor de logistieke sector en heeft een verwerkingscapaciteit van 500 – 1.500 producten per uur.

Offerte aanvragen

Beschrijving
Specificaties
Configuraties
Downloads

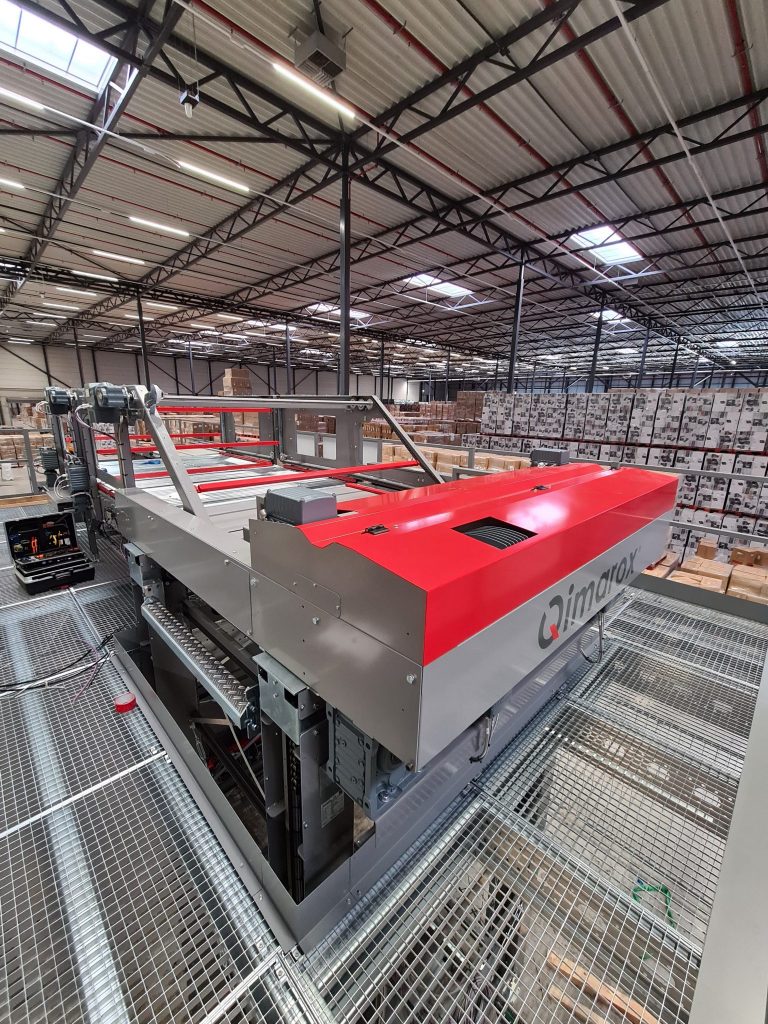

Highrunner HR9: automatisch laagpatroonselectie

De Qimarox Highrunner HR9 Logistieke palletiseermachine is speciaal ontworpen voor logistieke operaties. Daarmee bedoelen wij het ontladen van zee containers of vrachten zonder dat de producten netjes op pallets staan.  Deze machine is zeer effectief wanneer er veel verschillende producten in korte batches moeten worden verwerkt. De unieke en gepatenteerde lagen-vormingssysteem kan een grote variëteit aan stapel patronen genereren. Deze patronen kunnen automatisch worden geselecteerd bij het bedieningspaneel of automatisch worden gegenereerd door de ultramoderne patroongenerator. De speciaal ontworpen patroongenerator zal u het meest optimale lagenpatroon voorstellen op basis van doosgrootte en palletgrootte. Als de installatie is uitgerust met een 3D-productscanner is het zelfs mogelijk om het systeem volledig autonoom te laten werken. Er hoeft dan niks handmatig meer te worden ingesteld!

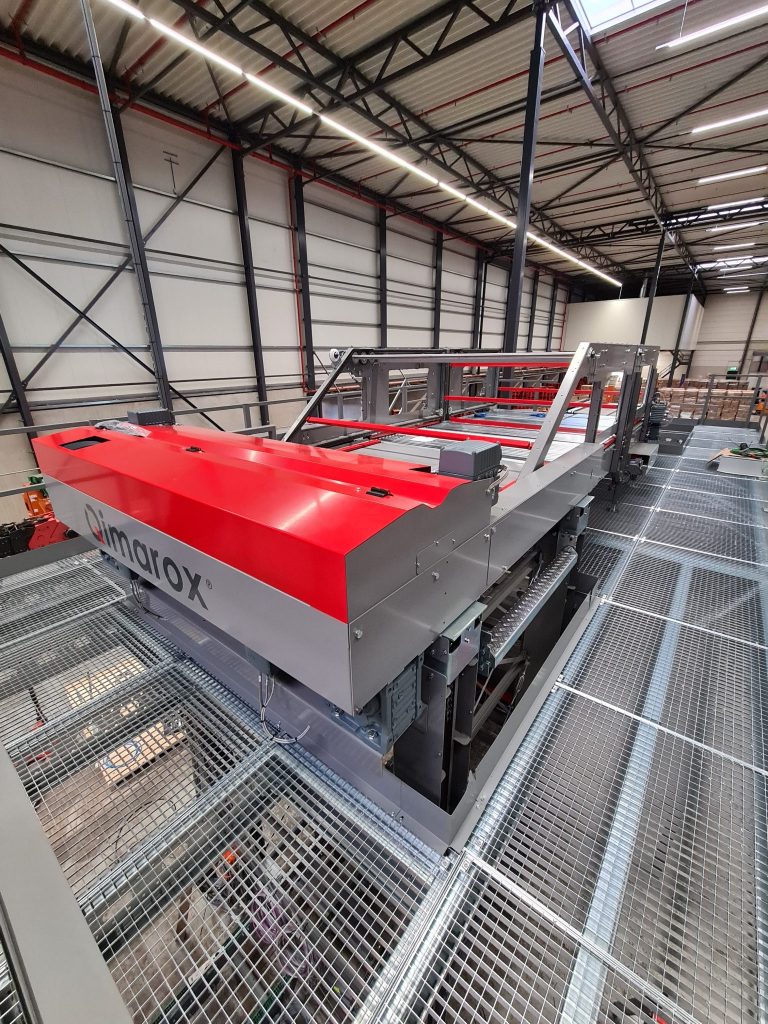

Doordat het patroonvormingssysteem zich op hoog niveau bevindt en de pallet met de palletlift (Prorunner mk10) op en neer beweegt, kunnen er hogere doorvoersnelheden worden behaald. De bovenkant van de pallet bevindt zich door het op en neer bewegen altijd op hetzelfde niveau als de patroonvormer. Hierdoor is een hogere lagencapaciteit mogelijk omdat de stapelplaten snel een nieuwe laag kunnen ontvangen nadat een laag op een pallet is geplaatst. De nieuwe laag kan vervolgens ook weer snel op de pallet onder de stapelplaten geplaats worden. Dit zorgt voor een bijna continu proces van lagen stapelen op de pallet.



logistieke palletiseermachine Hr9




Laag voor laag

De Highrunner HR9 logistieke palletiseermachine is gebaseerd op de Highrunner HR7, deze machine is de snelste, meest flexibele palletiseermachine uit het Qimarox assortiment. Interessant is dat bij deze machine de producten laag voor laag op de pallet worden afgelegd. Hiervoor heeft de machine een ingebouwde buffer, waar elke gevormde rij blijft staan tot een laag compleet is. Door een hele laag tegelijk af te zetten, hoeft de Highrunner HR9 minder bewegingen te maken. Dit bespaart tijd, waardoor de capaciteit toeneemt.

Omdat het de pallet is die op en neer beweegt met de Highrunner HR9 palletiseermachine, hoeven de lagen niet meer op en neer bewogen te worden tijdens het afleggen. Hierdoor wordt tijd bespaard, vooral bij pallets die 1.80 meter of hoger gestapeld moeten worden. Dit maakt de Highrunner HR9 één van de snelste palletiseermachines op de markt!

In- en uitvoer van pallets

Zodra een pallet volgeladen is, beweegt de palletlift helemaal naar beneden, zodat de pallet via een pallettransportsysteem kan worden weggevoerd. Tegelijkertijd wordt er een lege pallet vanuit de tegenovergestelde richting aangevoerd zodat ook dit optimaal is ingericht voor de continuïteit van het palletiseer proces.

Waarom voor Qimarox kiezen?

Qimarox is een toonaangevende fabrikant van componenten voor material handling systemen. Als fabrikant van palletiseermachines en productliften onderscheidt Qimarox zich met een eigentijdse visie en aanpak. Innovatie, kwaliteit en toegevoegde waarde staan hoog in het vaandel.

Interesse in de Logistieke palletizer Highrunner HR9 of een andere palletiseer oplossing?

Mocht u meer informatie willen over onze palletiseer oplossingen dan kunt u vrijblijvend een offerte aanvragen. Heeft u nog andere vragen dan kunt u altijd contact met ons opnemen!

De Highrunner HR9 kan een grote variatie aan doosformaten en laagpatronen aan. De volledige specificaties vindt u hieronder.

Specifications Min. Max.
Infeed height at platform level (mm/inch) 600 / 20  1,000 / 43
Pallet height (mm/inch) 600 / 24 2,500 / 98
Product (LxBxH mm/inch) 200 x 200 x 150 / 8 x 8 x 4  600 x 400 x 600 / 24 x 16 x 24
Layer (LxBxH mm/inch) 750 x 500 x 100 / 30 x 20 x 4 1,240 x 1,000 x 600 /50 x 40 x 24
Width to height / length ratio  0.5  / 0.5 0.5 / 0.5
Throughput(products/hour) 1 1500
Throughput(layers/hour) 1 300
Product weight (kg/lbs)  1 / 1 25 / 55
Layer weight (kg/lbs)  1 / 1  180 / 400
Bulged product - HR9 palletizer
  •


De Highrunner HR9 is gebouwd in de meest optimale configuratie zodat het uitermate geschikt is voor logistieke operaties.

  • TwistRunner met productmeting (gepatenteerde productrotatie)

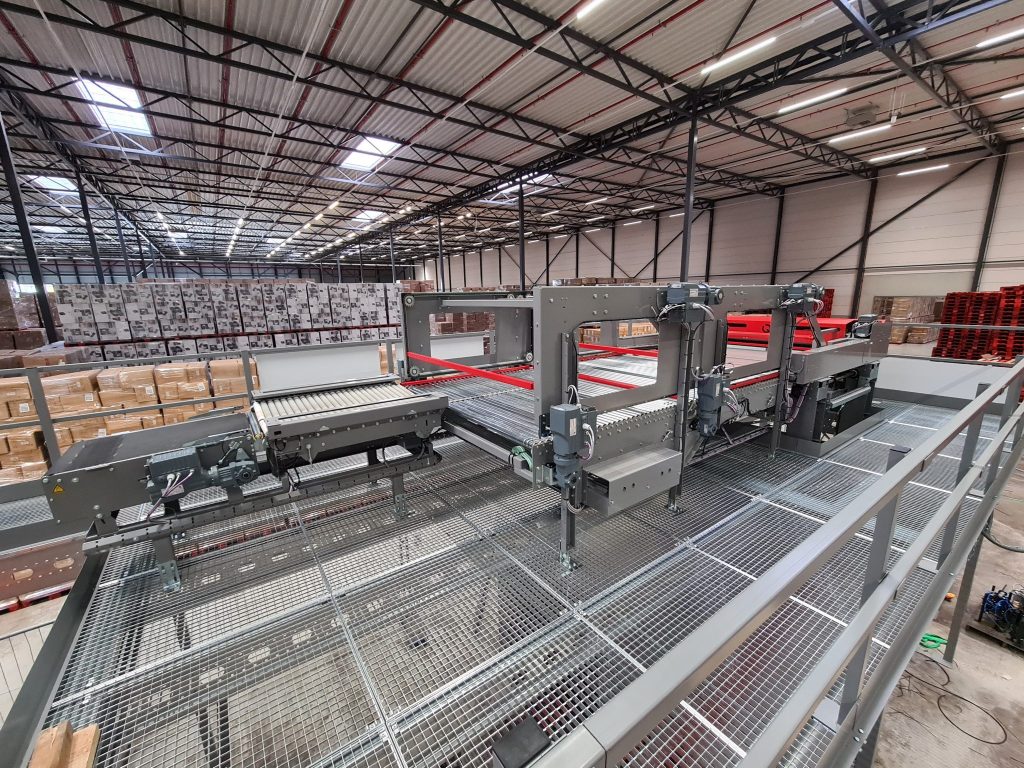

  • Zijdelingse aanvoer: aanvoer van rechts of links naast de formatie module
  • Laagbuffer met lagencentrering
  • Bi-directionele schortplaat voor rechtlijnige pallets
  • Palletlift met palletcentrering en uitlijning zorgt voor een stabiel geladen pallet
Voordelen van de Highrunner HR9
  • Unieke methode van patroonvorming, waarbij producten op exacte coördinaten worden gepositioneerd (gepatenteerd)
  • Prorunner PR10 palletlift
  • Ingebouwde buffer voor het afleggen van producten in lagen

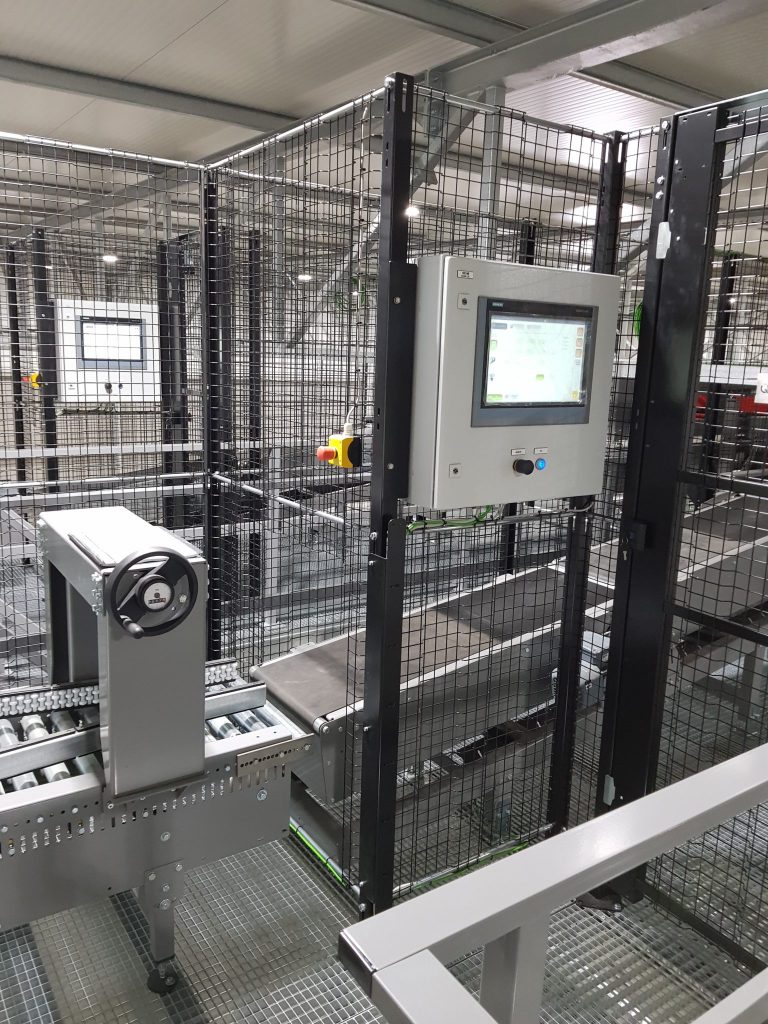

  • Gebruiksvriendelijke touchscreen bediening (Pack ML)
  • Vrij programmeerbare stapelpatronen
  • Solide constructie met perfecte afwerking voor zware palletiseer taken
  • Gemakkelijke toegang voor service en onderhoud
  • Gestandaardiseerde machine met op voorraad verkrijgbare componenten (onderdelen)
Algemeen
Documentatie leveranciers
Elektrisch schema
Folders
Handleidingen
Pneumatic diagrams
Software
Tekeningen

Icoon

CE Declaration of incorporation HR9

1 bestand(en) 399.77 KB

Downloaden

Icoon

Palletlift specifications HR9

1 bestand(en) 11.93 MB

Downloaden

Icoon

Spare Parts lists HR9

1 bestand(en) 956.49 KB

Downloaden

Icoon

HR9 - SEW Drives

1 bestand(en) 5.51 MB

Downloaden

Icoon

Electrical drawings HR9 - & parts list

1 bestand(en) 23.30 MB

Downloaden

Icoon

Logstieke palletiseermachine HR9 brochure

1 bestand(en) 32.00 KB

Downloaden

Icoon

Operator manual HR9

1 bestand(en) 7.96 MB

Downloaden

Icoon

User Manual - Layer buffer HR9

1 bestand(en) 1.19 MB

Downloaden

Icoon

Pneumatic diagram HR9

1 bestand(en) 396.96 KB

Downloaden

Icoon

HR9 - Functional Description

1 bestand(en) 1.43 MB

Downloaden

Icoon

HR9 - handshake_Up_Down v1.1

1 bestand(en) 773.67 KB

Downloaden

Icoon

HR9 - 2D Lay-out .dwg

1 bestand(en) 2.25 MB

Downloaden

Icoon

HR9 - 2D Layout .dwg

1 bestand(en) 2.25 MB

Downloaden

Icoon

HR9 - 3D lay-out .step

1 bestand(en) 11.21 MB

Downloaden

Icoon

HR9 - Safety Lay-out

1 bestand(en) 600.76 KB

Downloaden

Icoon

HR9 - Spare parts - drawings

1 bestand(en) 22.63 MB

Downloaden


Dit product is beschermd door een of meer patenten. Ga voor informatie naar hrpatents.qimarox.com/ .
