Home // Producten // Verticaal transporteurs secundaire verpakking // Verticaal transporteur – Prorunner mk5

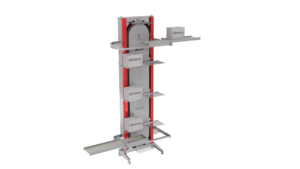

Verticaal transporteur – Prorunner mk5

Flexible in te zetten verticaal transporteur; deze op paternoster systeem gebaseerde productlift is uitermate geschikt voor integratie in diverse logistieke systemen.

Offerte aanvragen

Beschrijving
Specificaties
Configuraties
Downloads

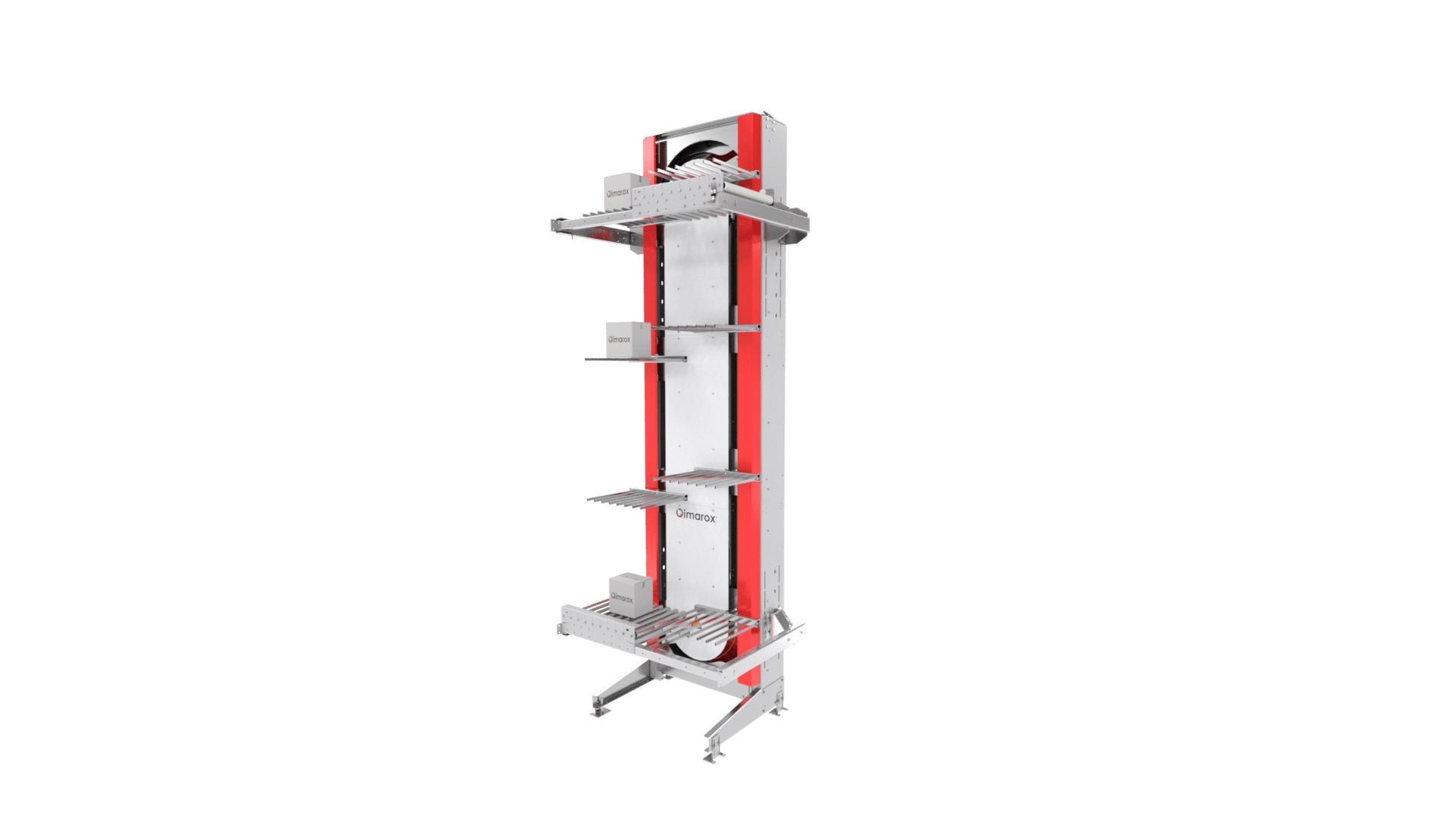

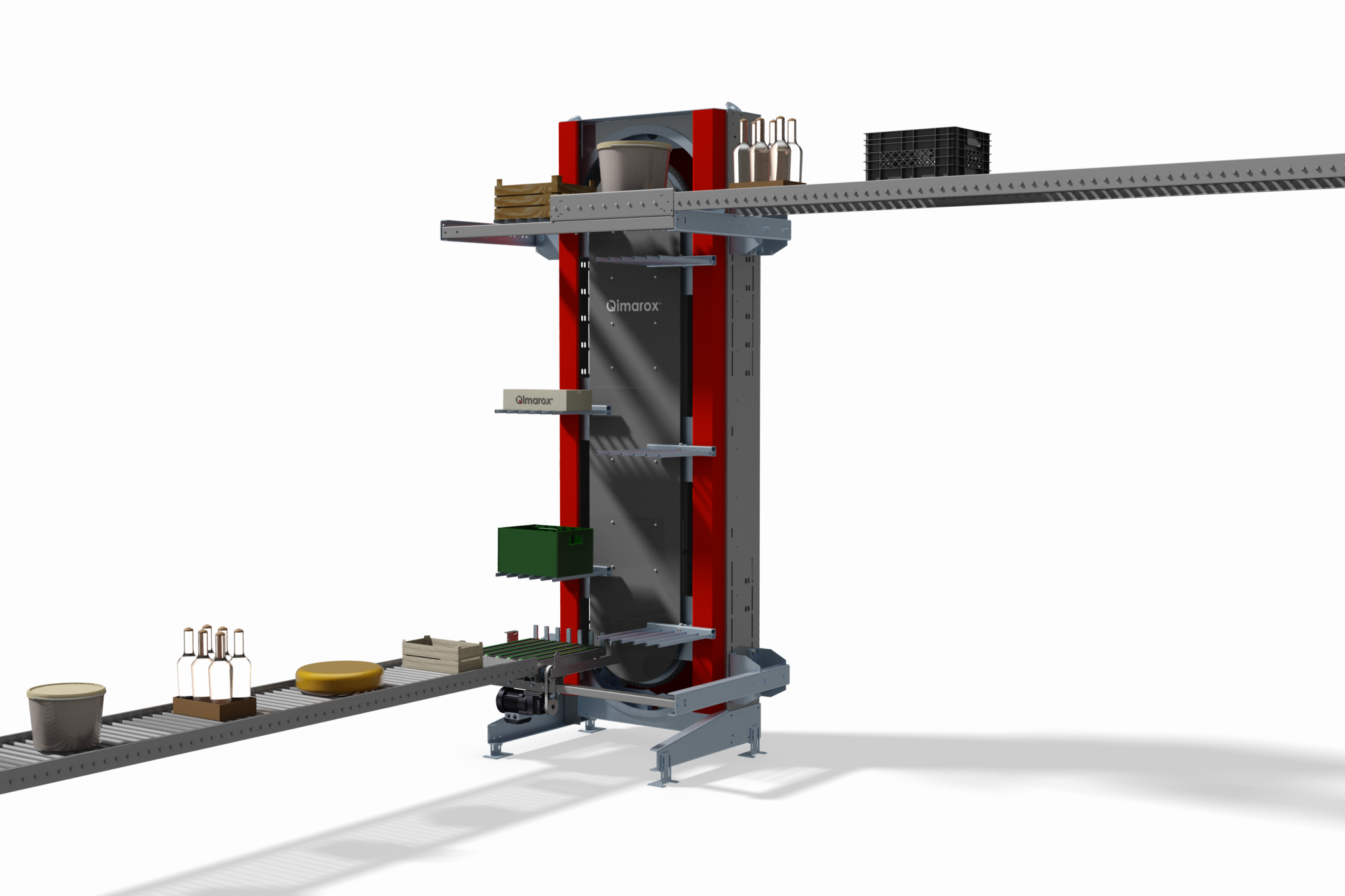

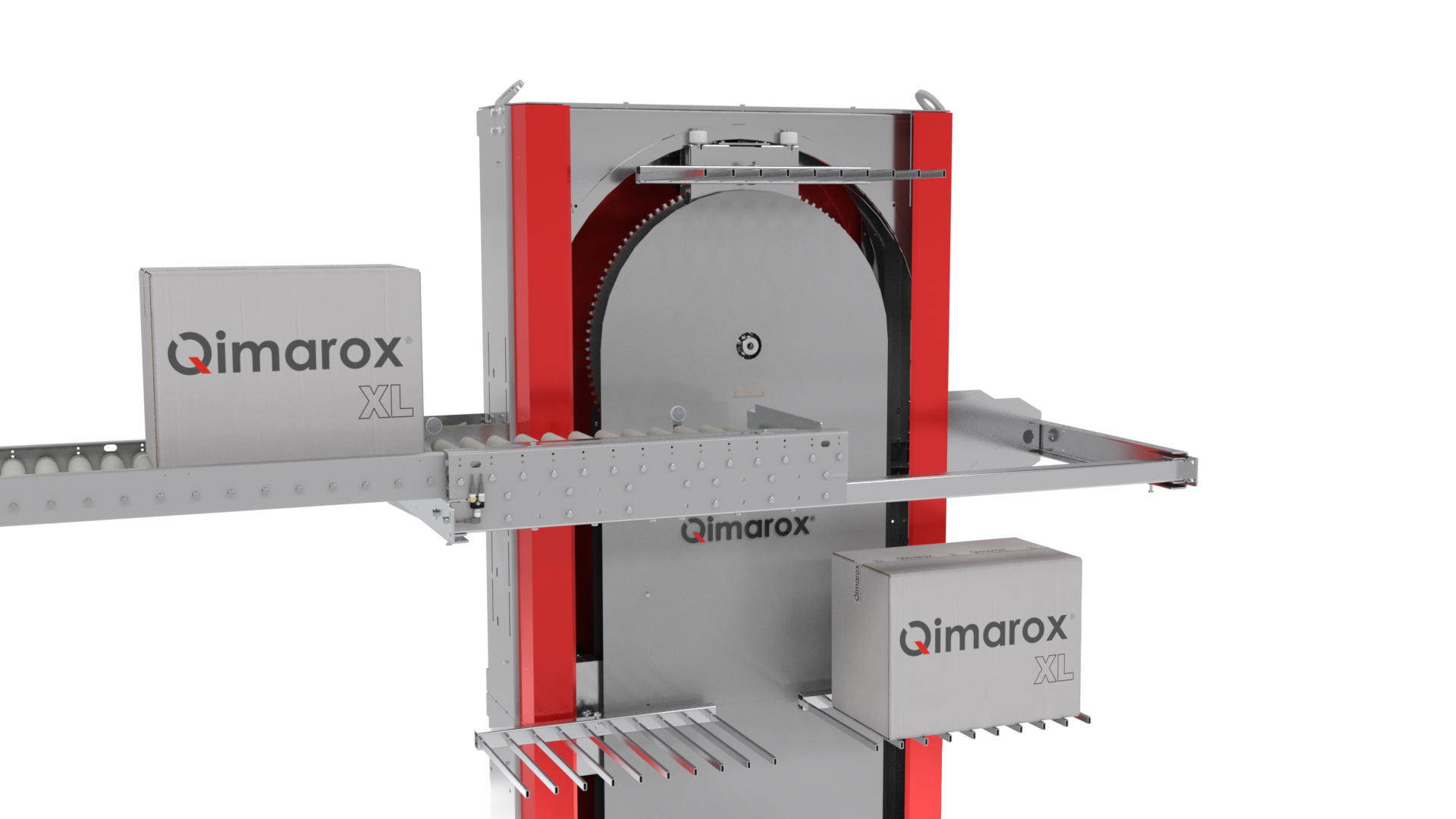

Verticaal transporteur - Prorunner mk5

De verticaal transporteur - Prorunner mk5 is een continu productlift met de onverwacht lage prijs van een discontinu transporteur. De modulair opgebouwde Prorunner mk5 heeft een maximale capaciteit van 2.000 producten per uur en is bijzonder veelzijdig.

De lift brengt moeiteloos, snel en zeer energiezuinig uiteenlopende producten als dozen, kratten, trays of zakgoed van en naar elk gewenst niveau. Het product wordt altijd rechtstandig getransporteerd, waardoor productvervorming uitgesloten is. Flexibel in te zetten transporteur; deze op paternoster systeem gebaseerde productlift is uitermate geschikt voor integratie in diverse logistieke systemen.

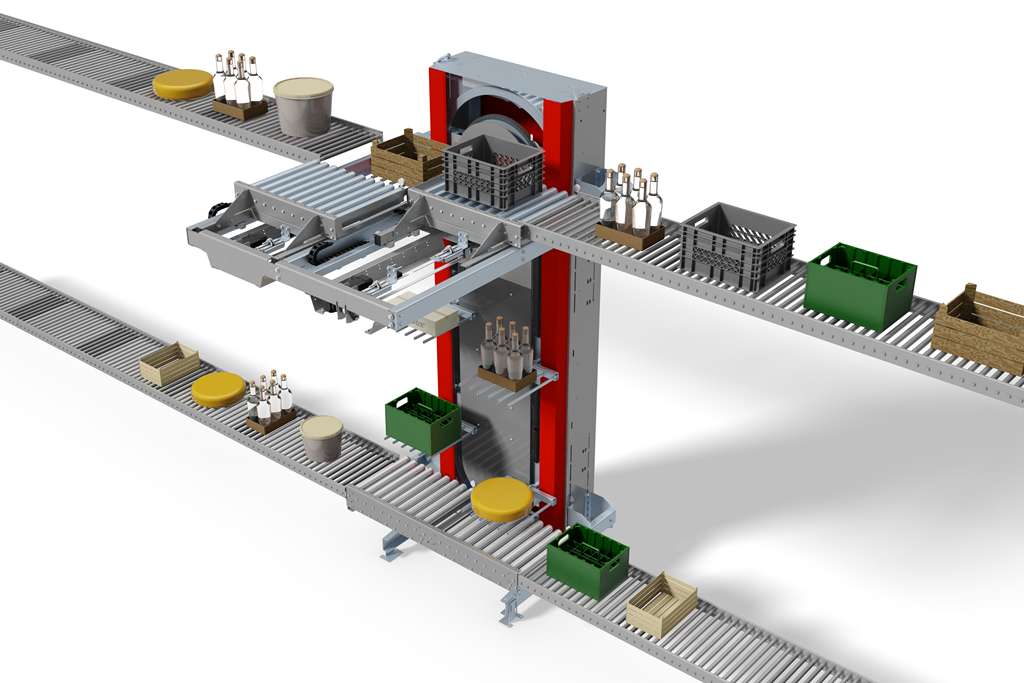

Daarbij is het liftsysteem zowel bruikbaar voor de opwaartse als de neergaande productstroom. De Prorunner mk5 is zelfs geschikt als verticale sorter.

Waarom Qimarox?

Qimarox is een toonaangevende fabrikant van componenten voor material handling systemen. Als producent van onder meer palletiseermachines en productliften onderscheidt Qimarox zich met een eigentijdse visie en aanpak. Innovatie, kwaliteit en toegevoegde waarde staan daarbij hoog in het vaandel.

Interesse in de Verticaal transporteur - Prorunner mk5 of een andere verticaaltransport oplossing?

Mocht u meer informatie willen over onze verticaaltransporteur oplossingen dan kunt u vrijblijvend een offerte aanvragen. Heeft u nog andere vragen dan kunt u altijd contact met ons opnemen!

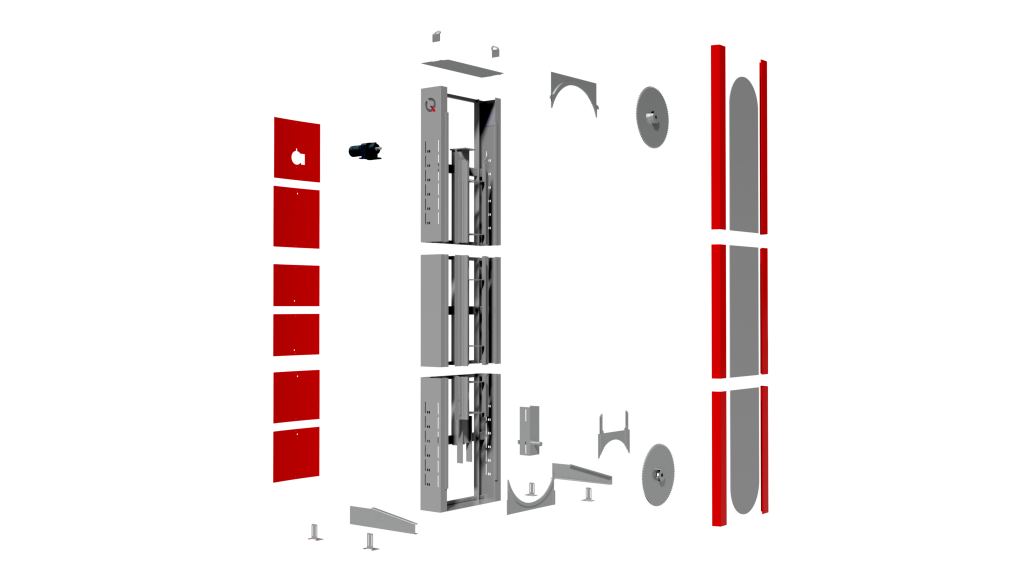

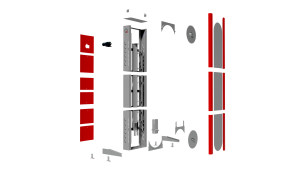

De Prorunner mk5 is een volledig modulair op te bouwen continu productlift die gemakkelijk kan worden geïntegreerd binnen vrijwel elk denkbare configuratie. Het systeem kent louter zeer betrouwbare componenten met een extreem lange levensduur. Het onderhoud blijft tot een absoluut minimum beperkt.

De basisuitvoering van de Prorunner mk5 kent de volgende specificaties:

  • Laagste in/uitvoerhoogte: 526 mm
  • Hoogste in/uitvoerhoogte: 19,200 mm (max. ca. 20 mtr.)
  • Kolomhoogte: 20,000 mm
  • Productgewicht maximaal: 50 kg per drager
  • Productafmetingen:Min. 225 mm x W x 50 mm - Max. 600 mm x 610 mm x H (length - width - height)
  • Aandrijving: SEW 0,37 kW
  • Capaciteit: 1 drager voor 200 producten per uur (voor hoger capacteiten extra dragers toevoegen met een maximale capaciteit van ca. 2000 producten per uur).
  • Configuratie: B3 of C2 voor stijgen of 6G of 7F voor dalen (voor andere configuraties ander type transporteur gebruiken)
  • Afscherming Securyfence: H=2120 mm
  • Steek productdrager: 75 mm

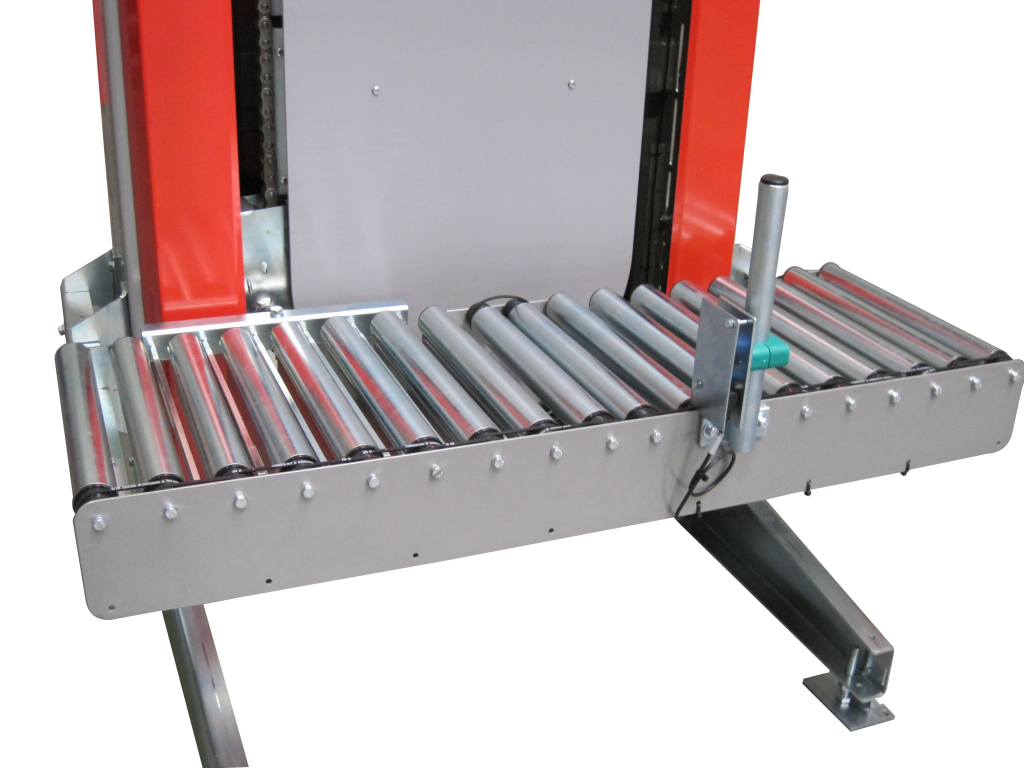

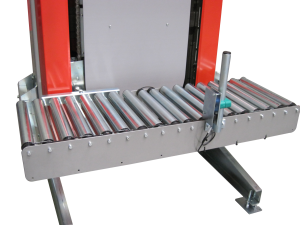

  • Invoerbaan zwaartekracht rollenspoor, aangedreven banen optioneel
  • Uitvoerbaan zwaartekracht rollenspoor, aangedreven banen optioneel



Prorunner mk5 configuratie mogelijkheden



De Prorunner mk5 verticaal transporteur is moeiteloos te integreren in vrijwel elk denkbare situatie. Bij de configuratie volgt u simpelweg het stappenplan dat de diverse keuzemogelijkheden bijzonder eenvoudig maakt. Met behulp van de afbeelding hiernaast kiest u de gewenste in- en uitvoersituatie. Tevens kiest u de aandrijving: een motor (M) of zwaartekracht (G). Dat is alles!U kunt vervolgens de juiste 3D afbeelding uit de tabel hieronder halen.

Bijvoorbeeld: u wilt uw producten omhoog brengen (elevate) en ze aan de voorzijde invoeren, maar zijwaarts afvoeren. In dit geval kiest u voor de combinatie B4 of C1. Wilt u het product omlaag brengen (descend) en zowel aan- als afvoeren vanaf de zijkant, kiest dan de combinatie 8E of 5H.

Stijgen

Stijgen configuratie opties

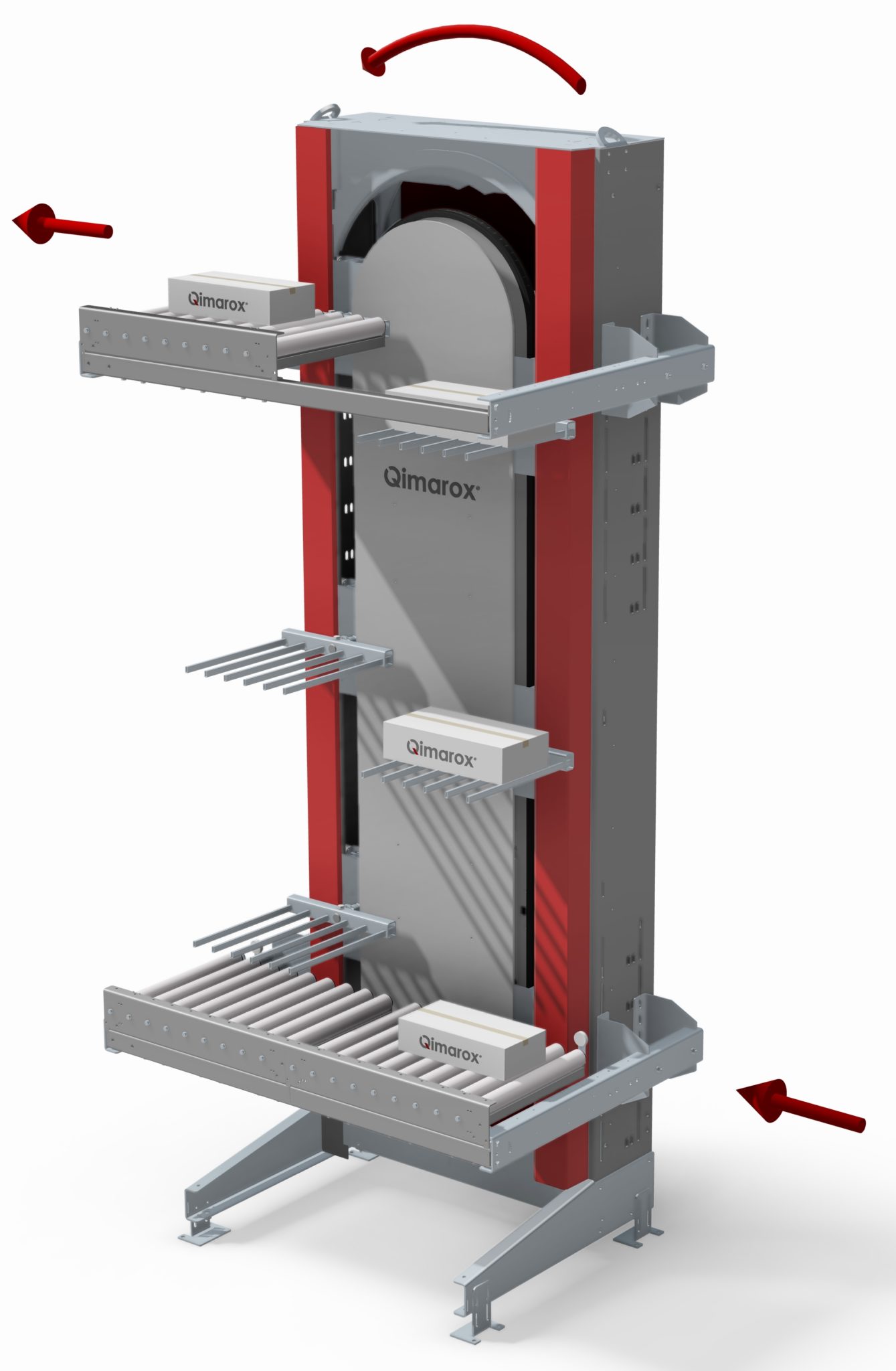

D1_MM bypass
D1_MM bypass
A4.MM incl by-pass
A4.MM incl by-pass

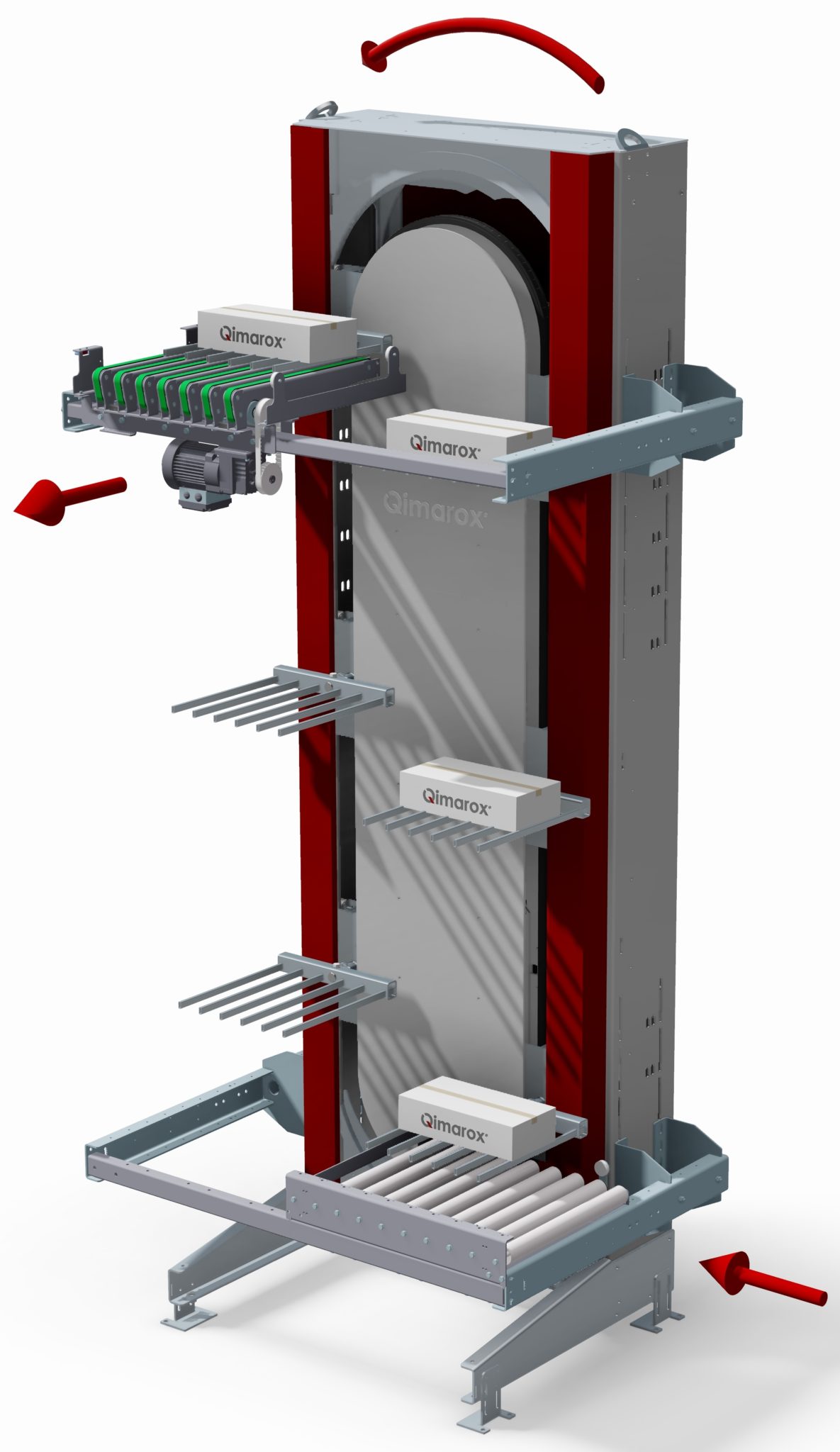

D2_MM
D2_MM

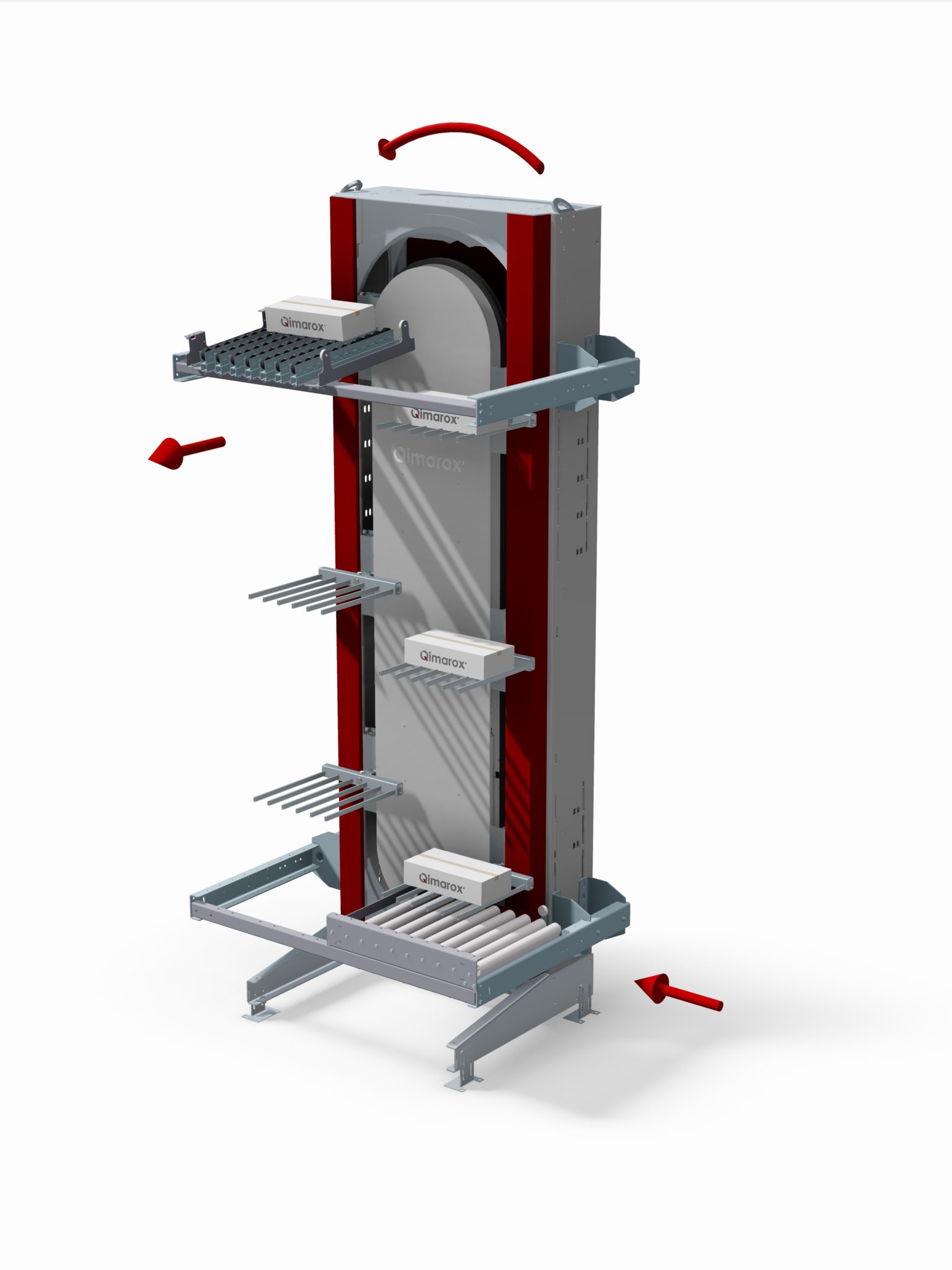

D2_MG
D2_MG

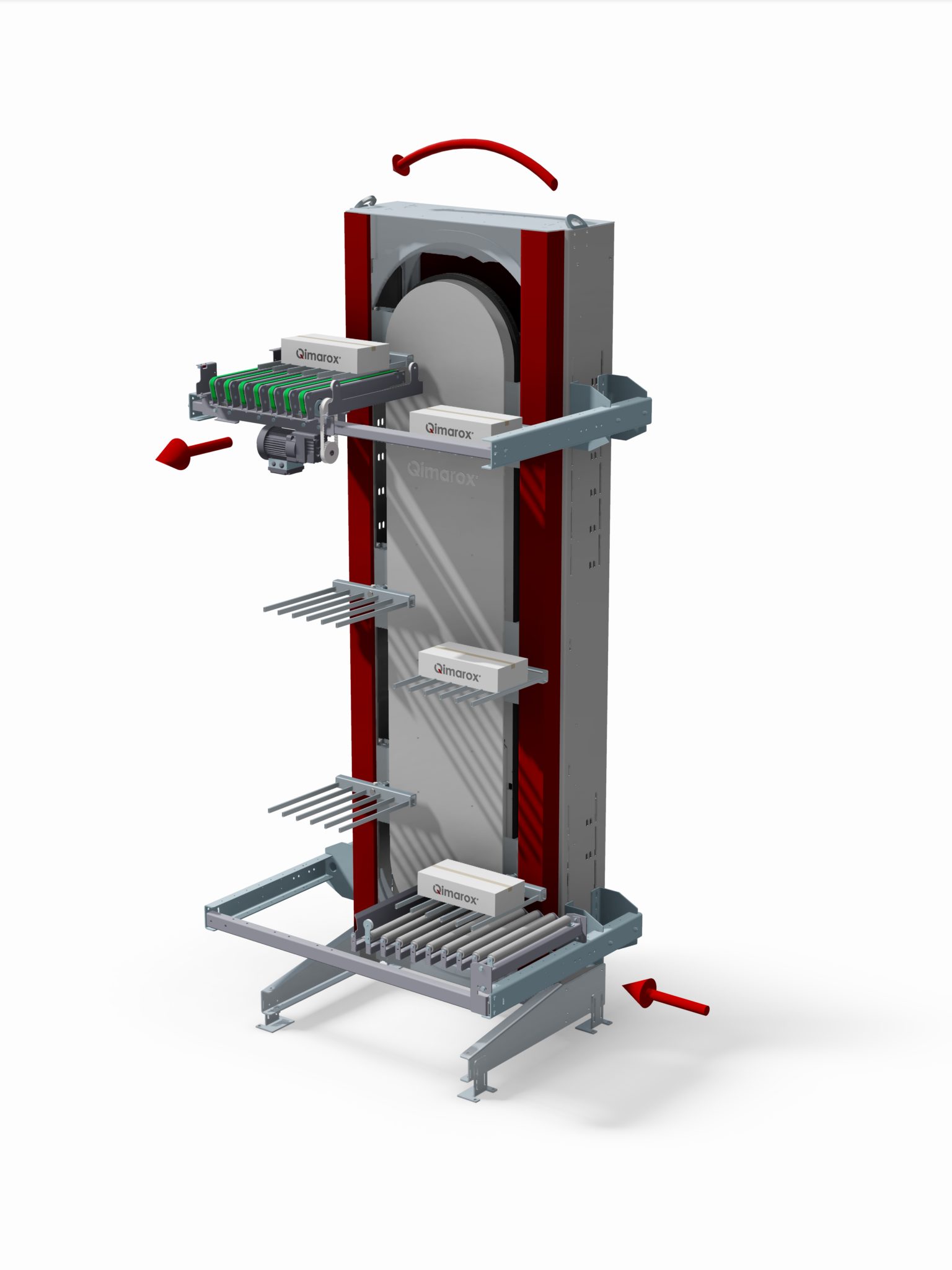

D2_GM
D2_GM

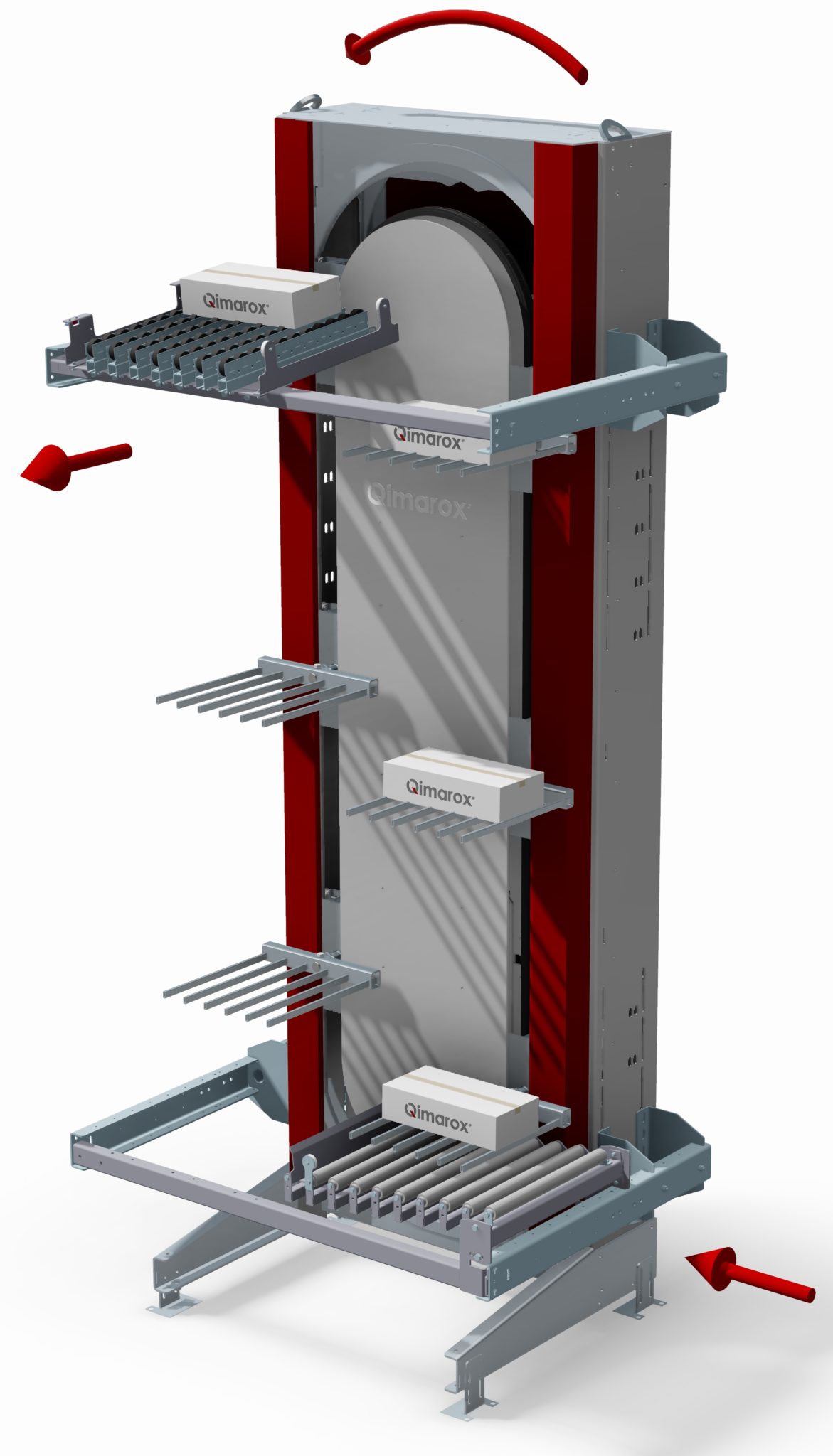

D2_GG
D2_GG

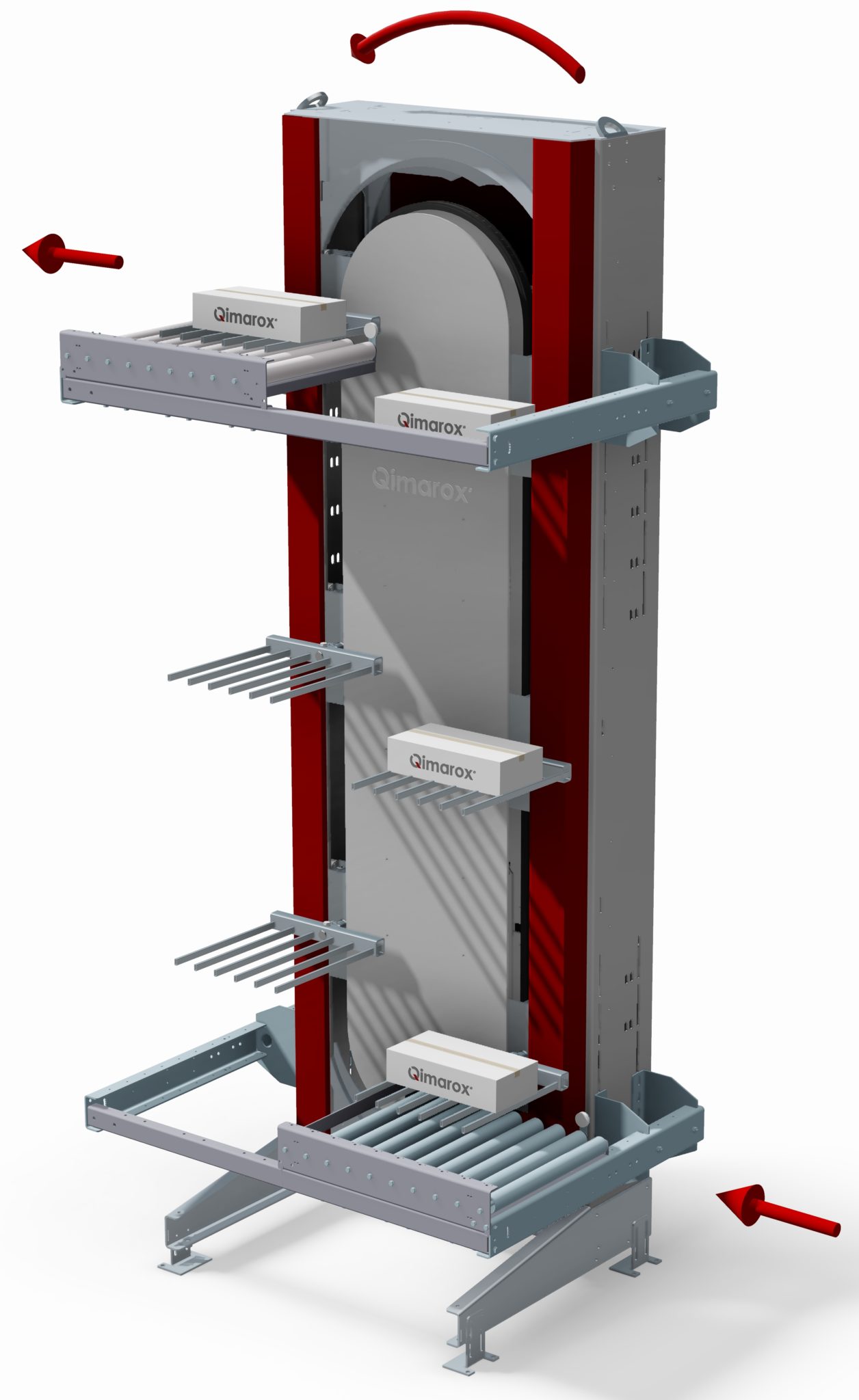

D1_MM
D1_MM

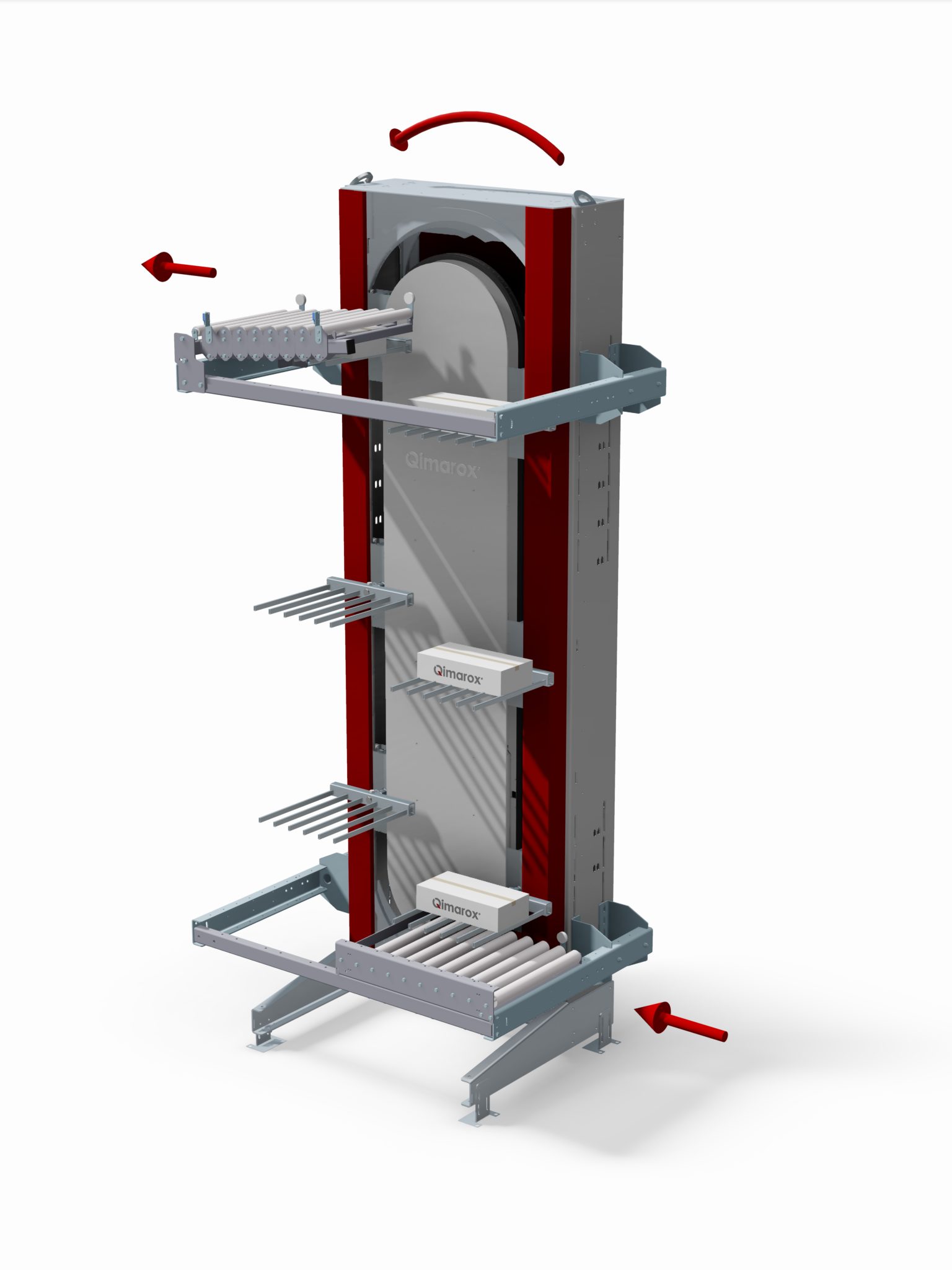

D1_MG
D1_MG

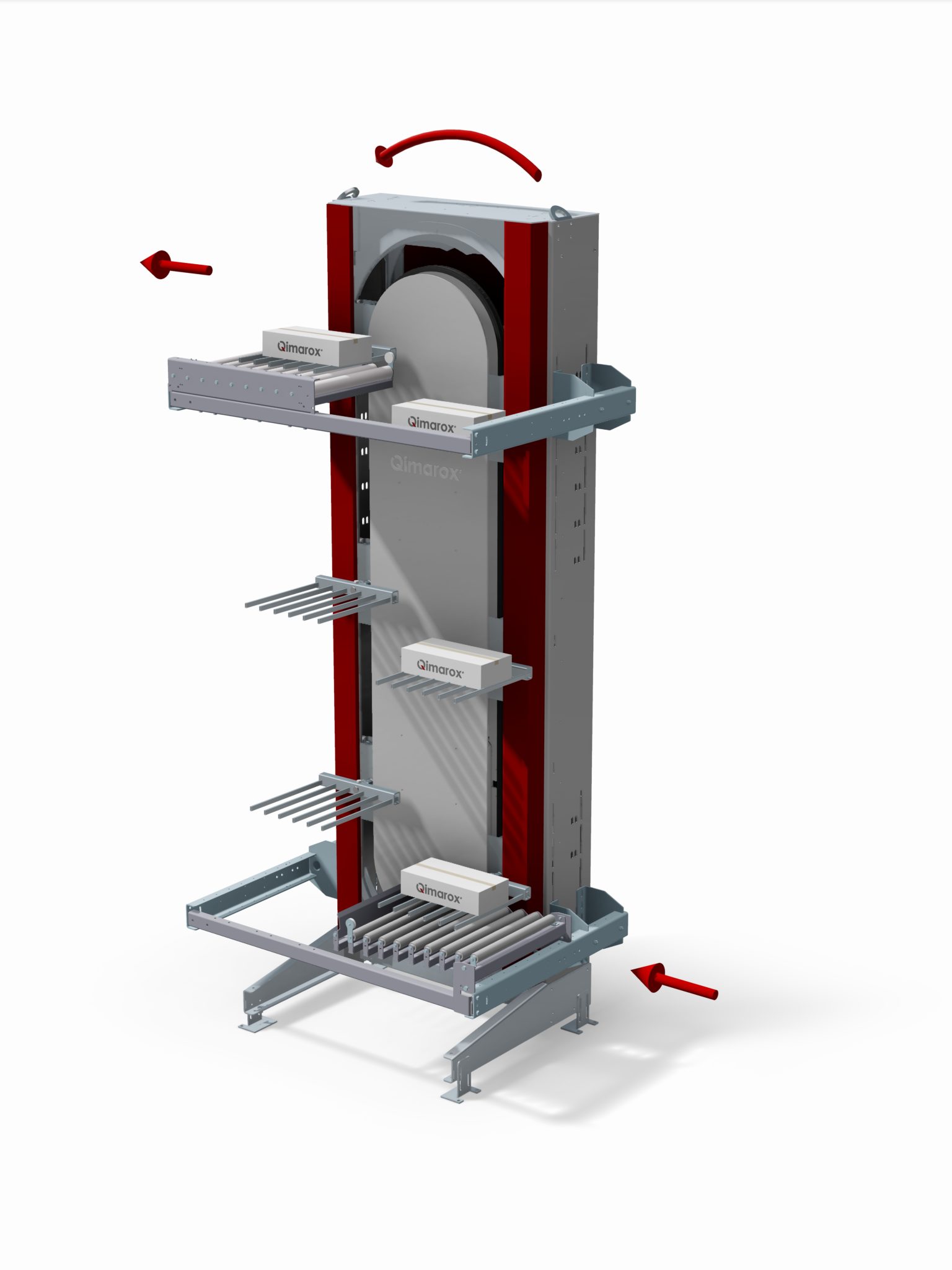

D1_GM
D1_GM

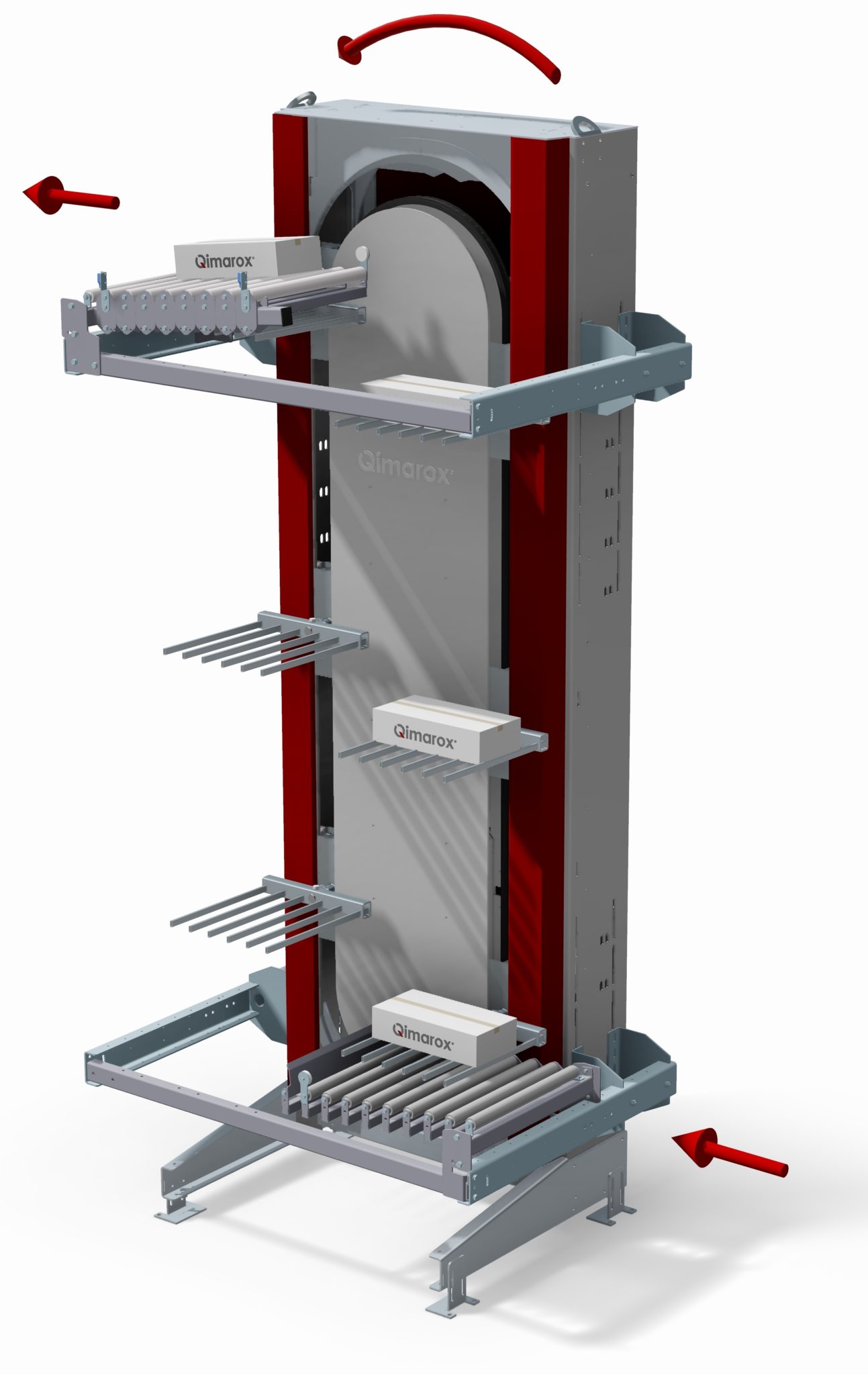

D1_GG
D1_GG

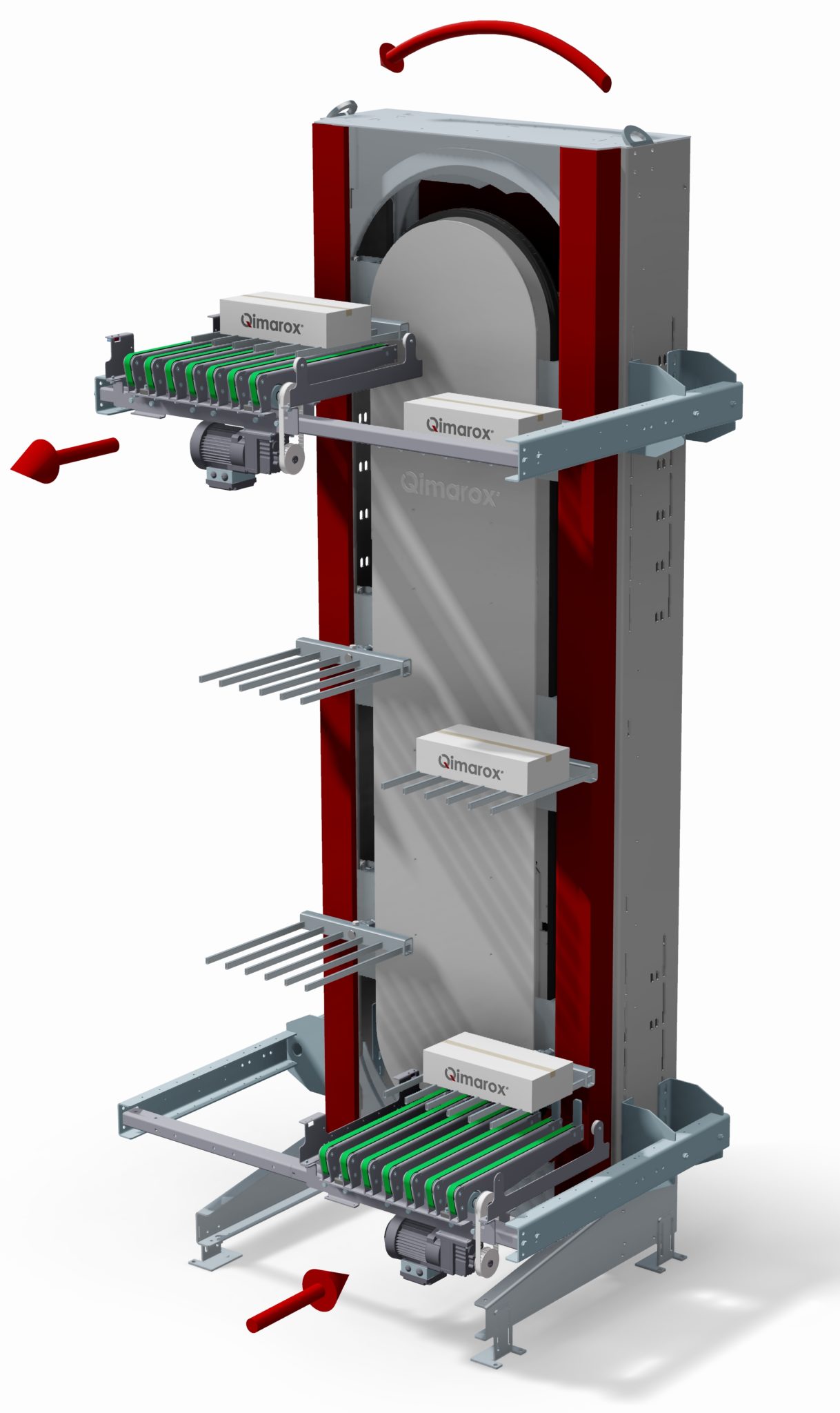

C2_MM
C2_MM

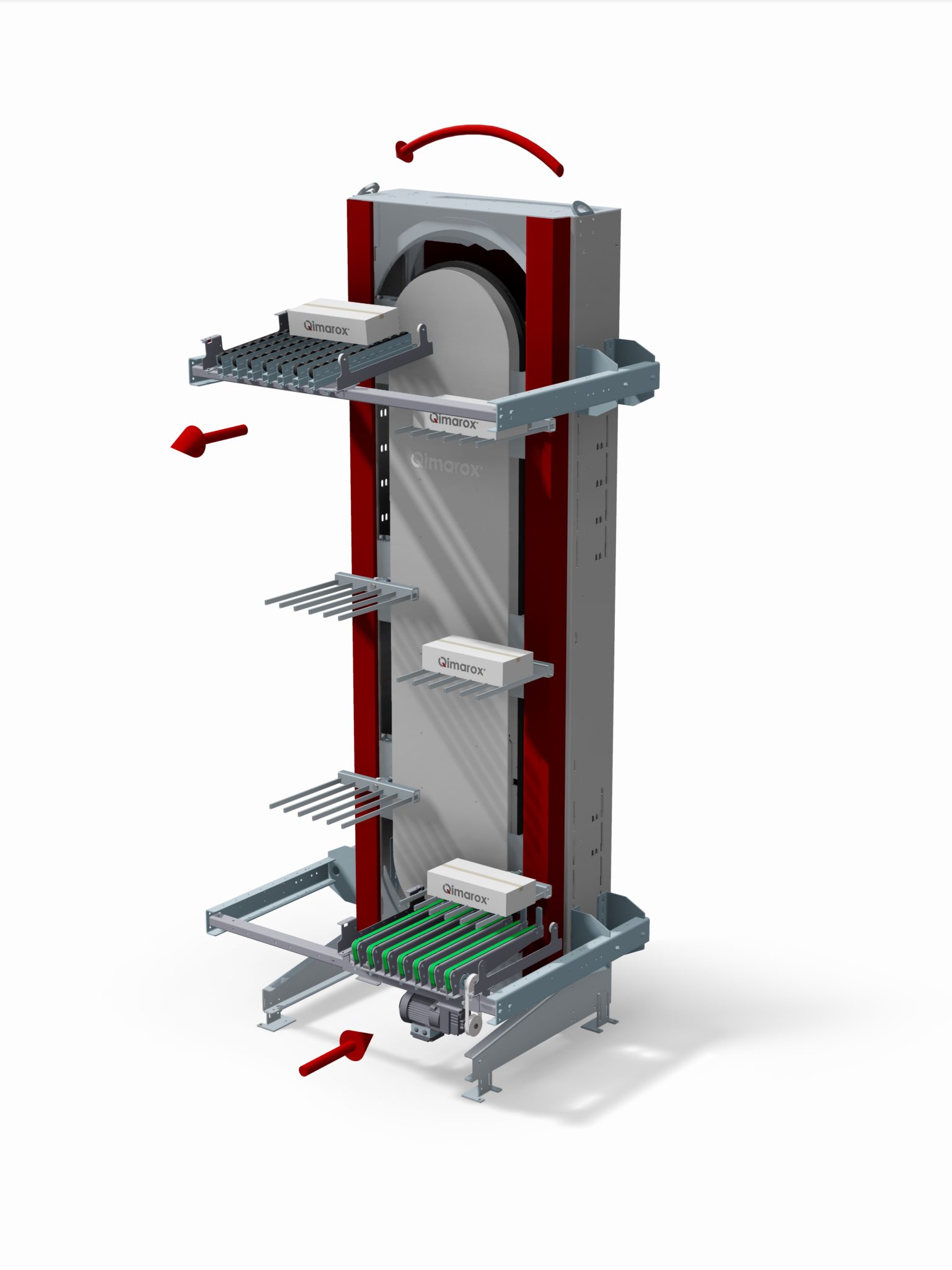

C2_MG

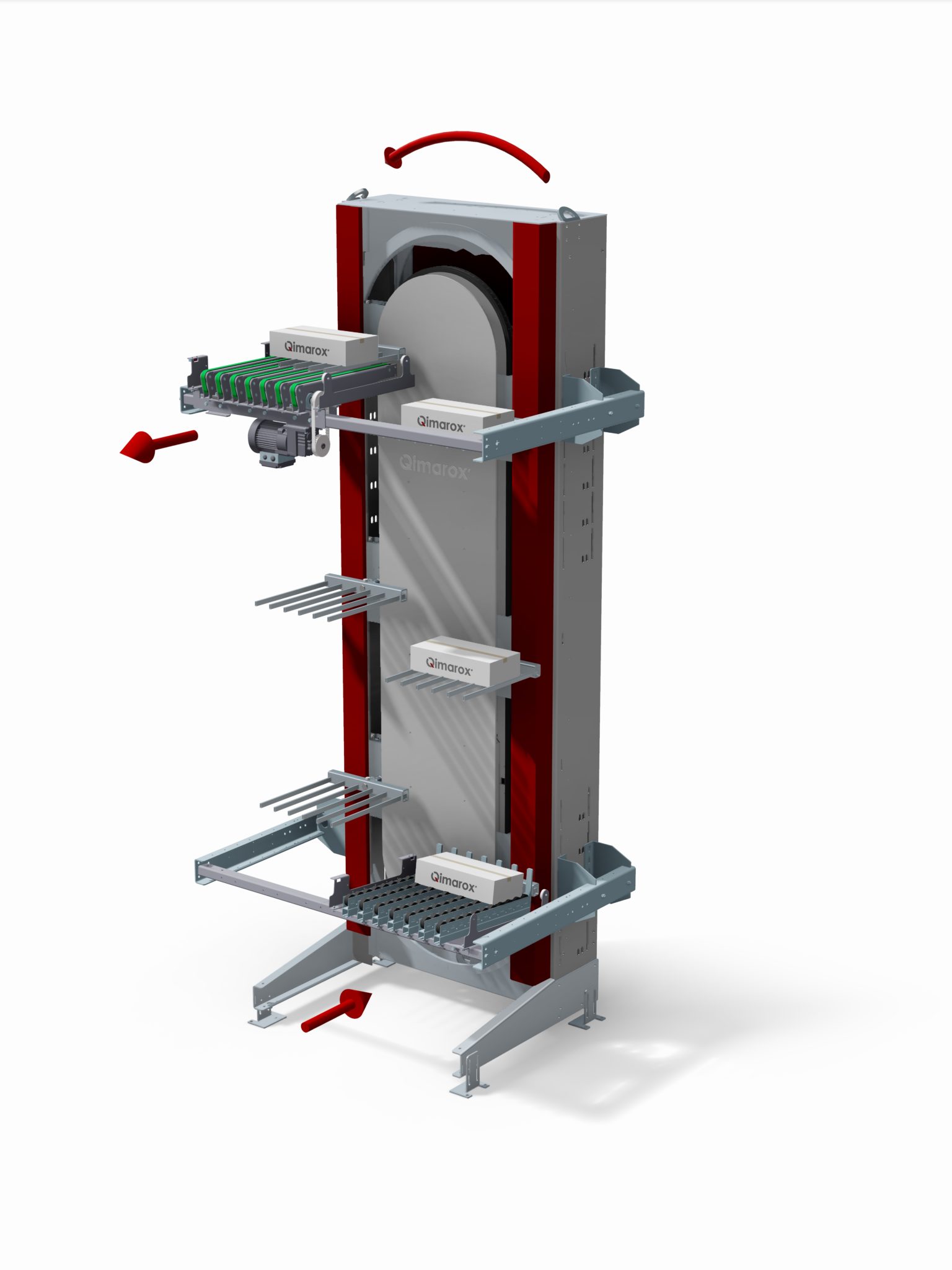

C2_GM

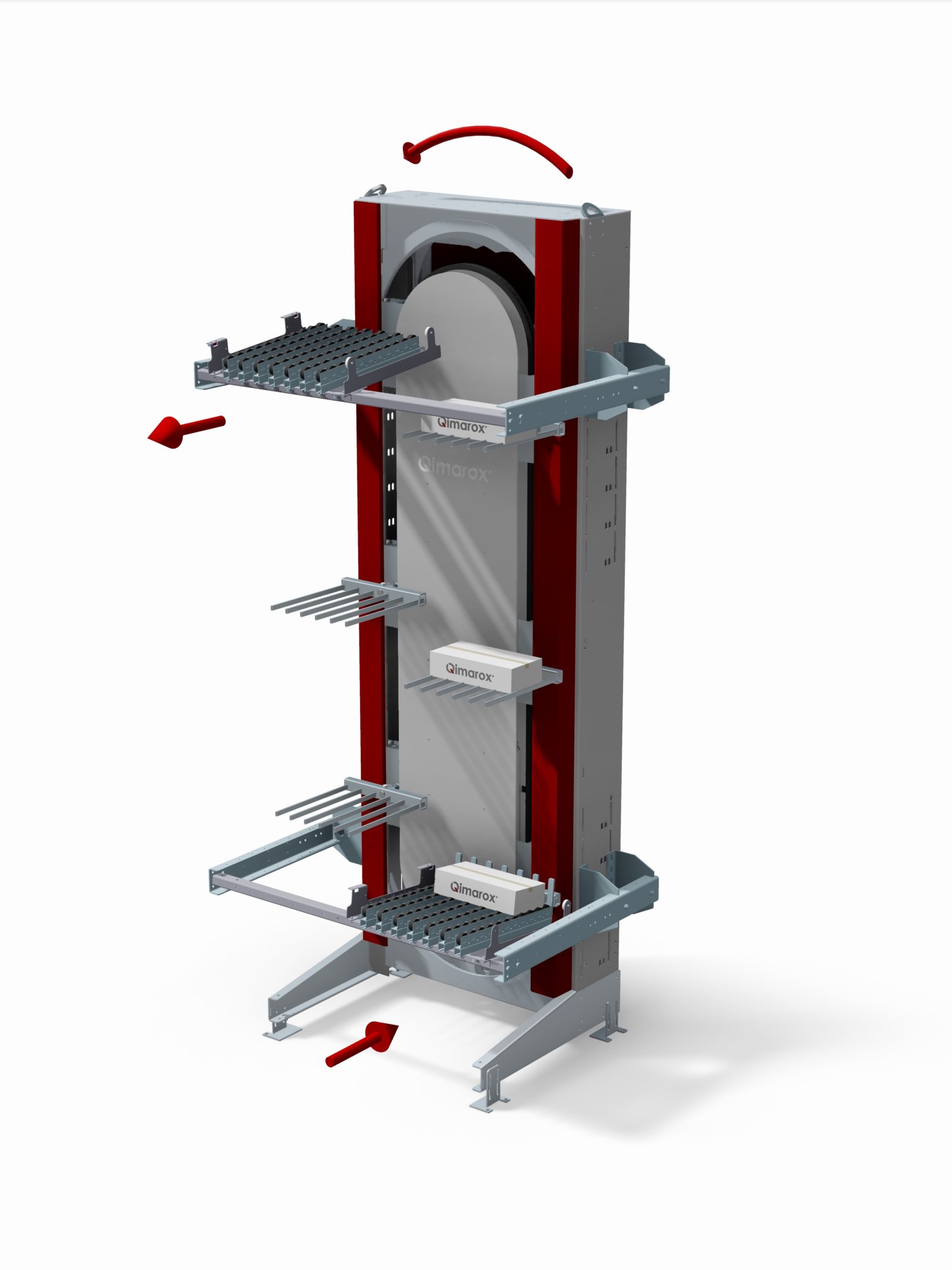

C2_GG

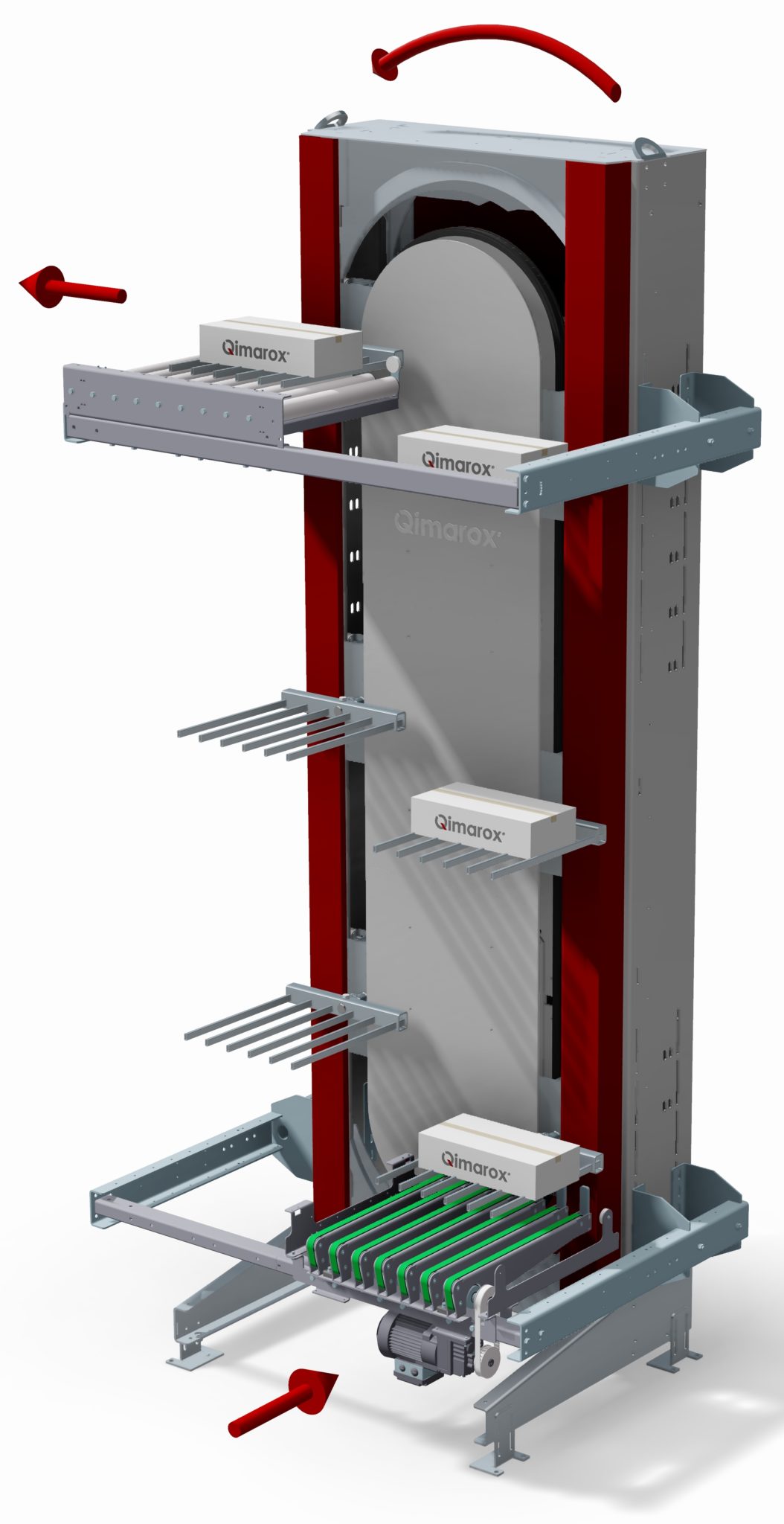

C1_MM

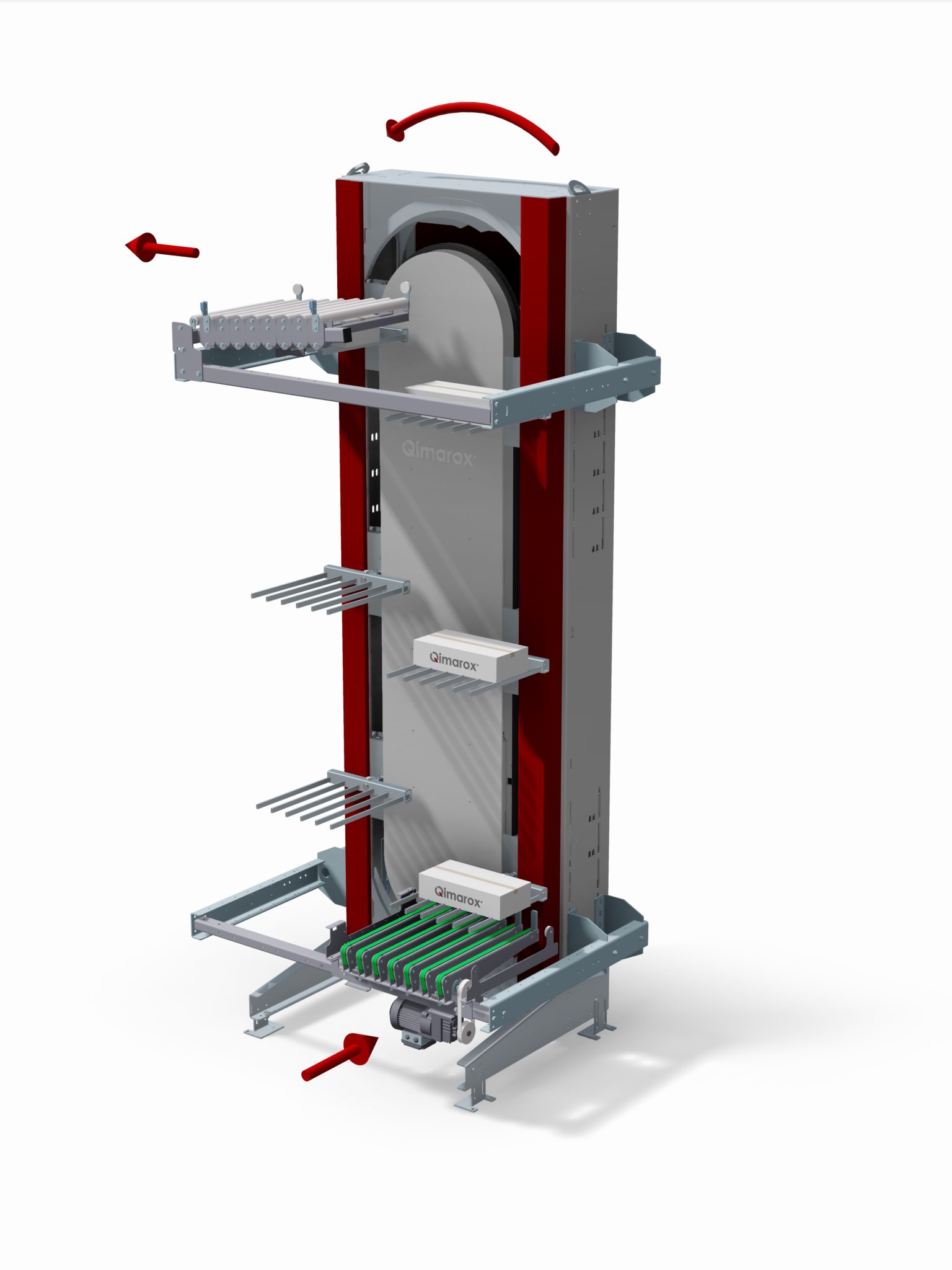

C1_MG

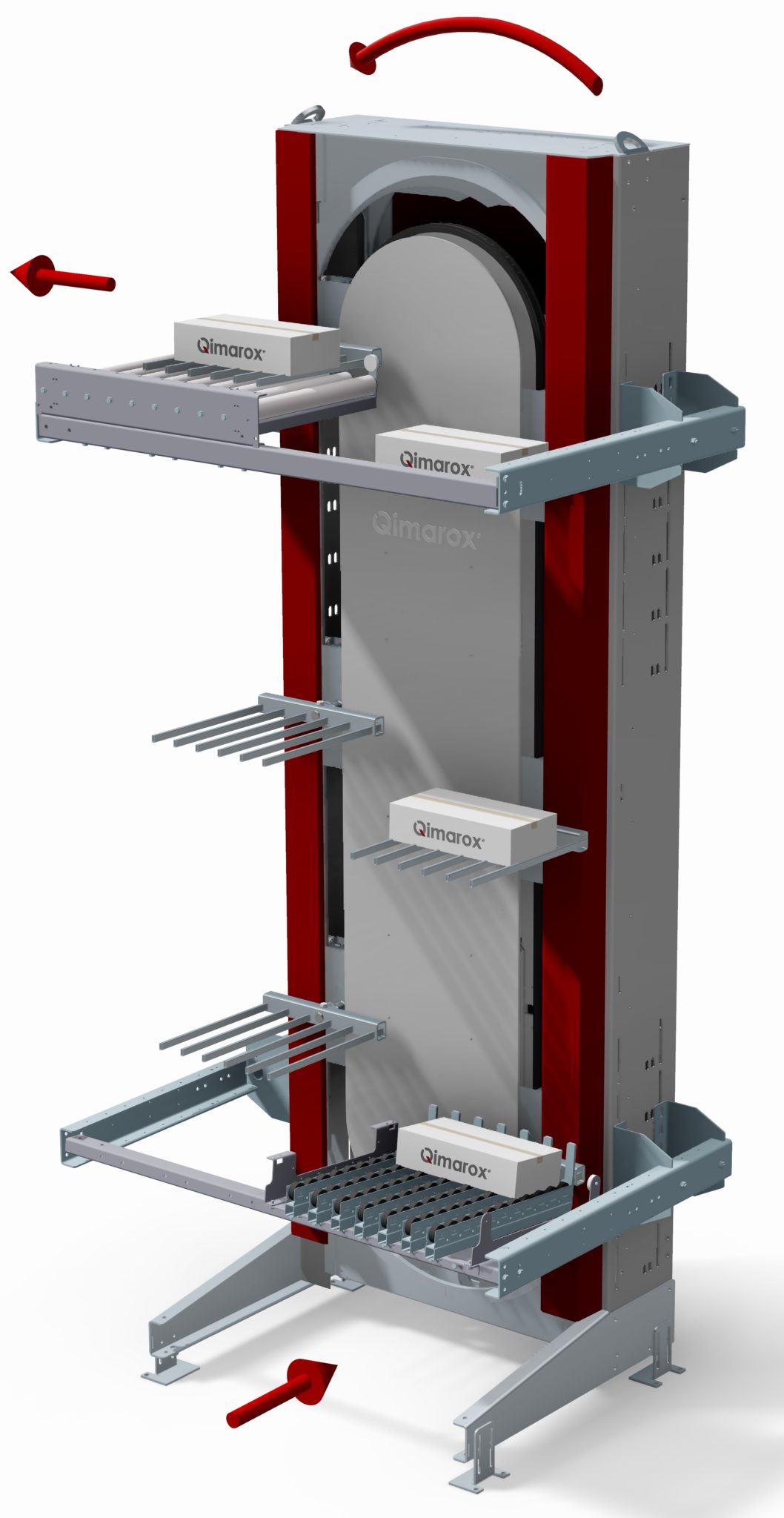

C1_GM

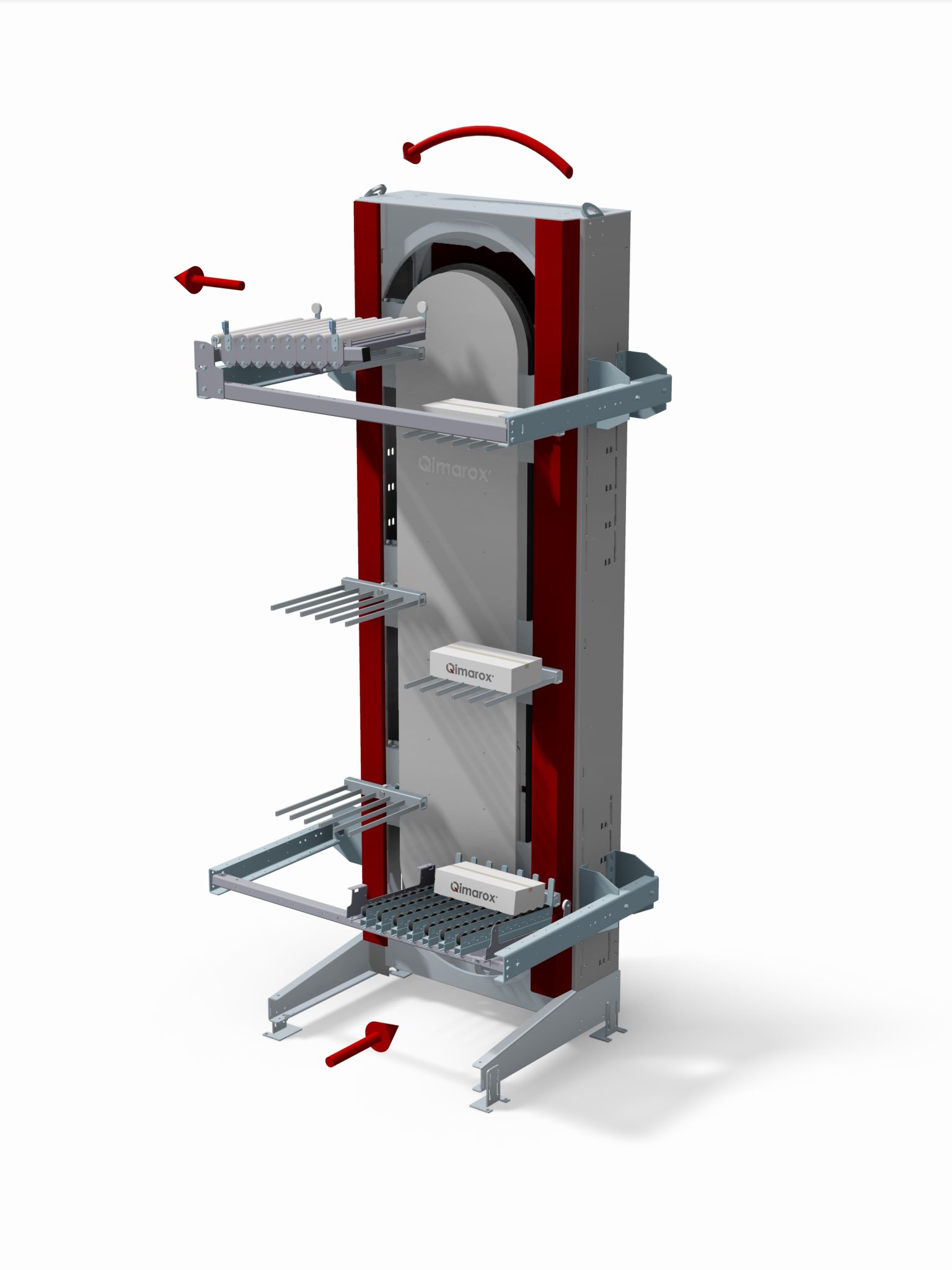

C1_GG

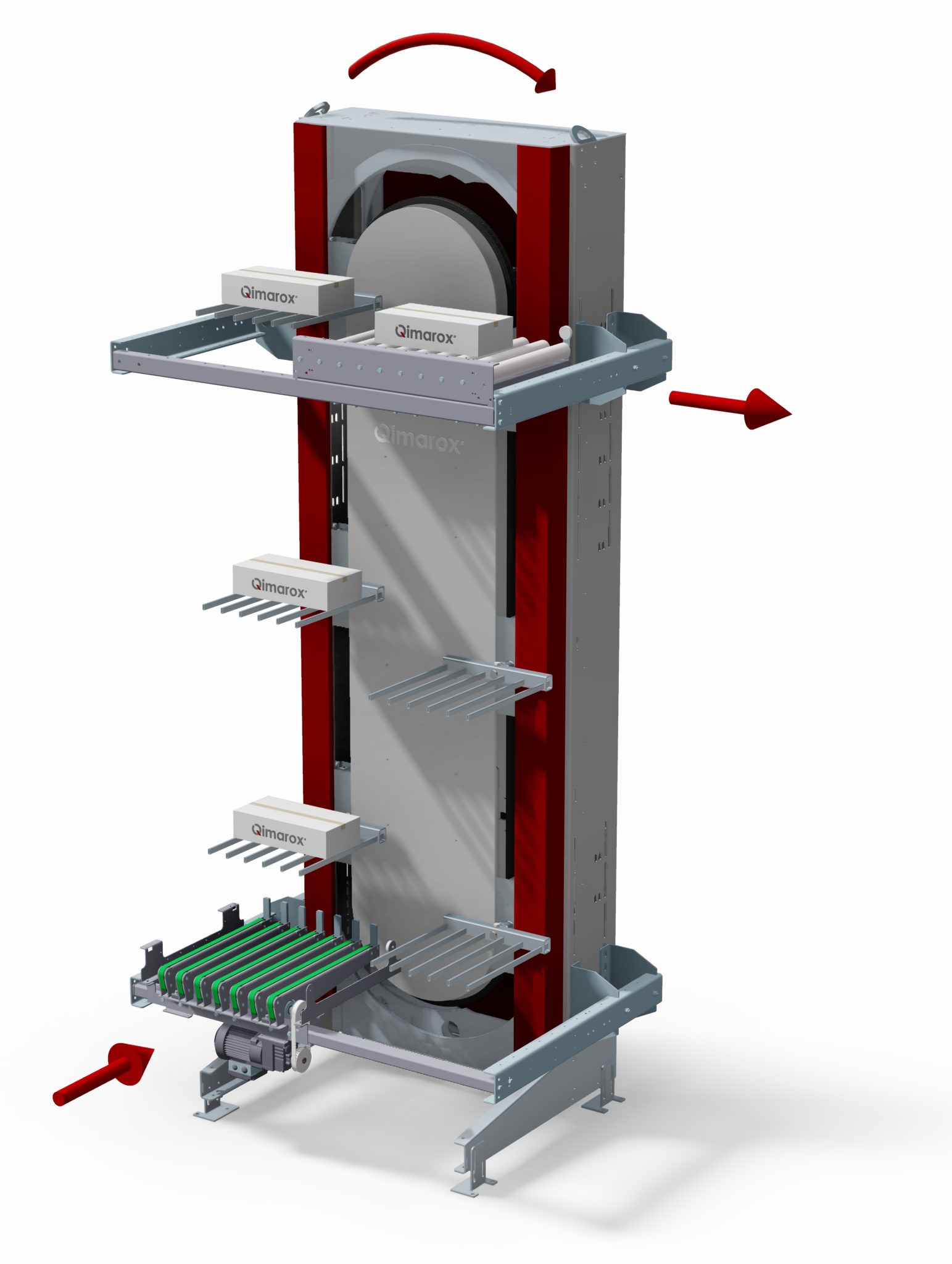

B4_MM

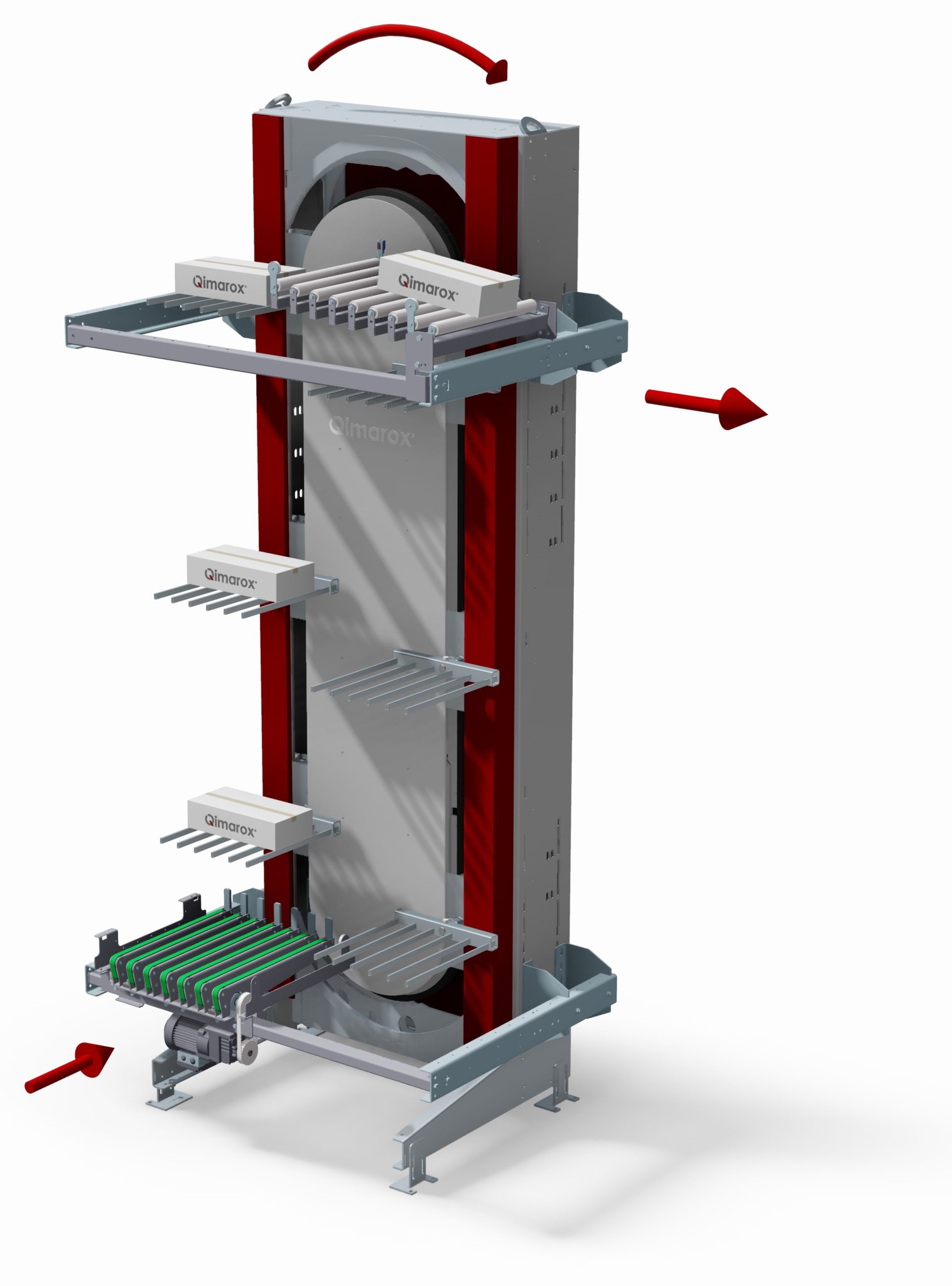

B4_MG

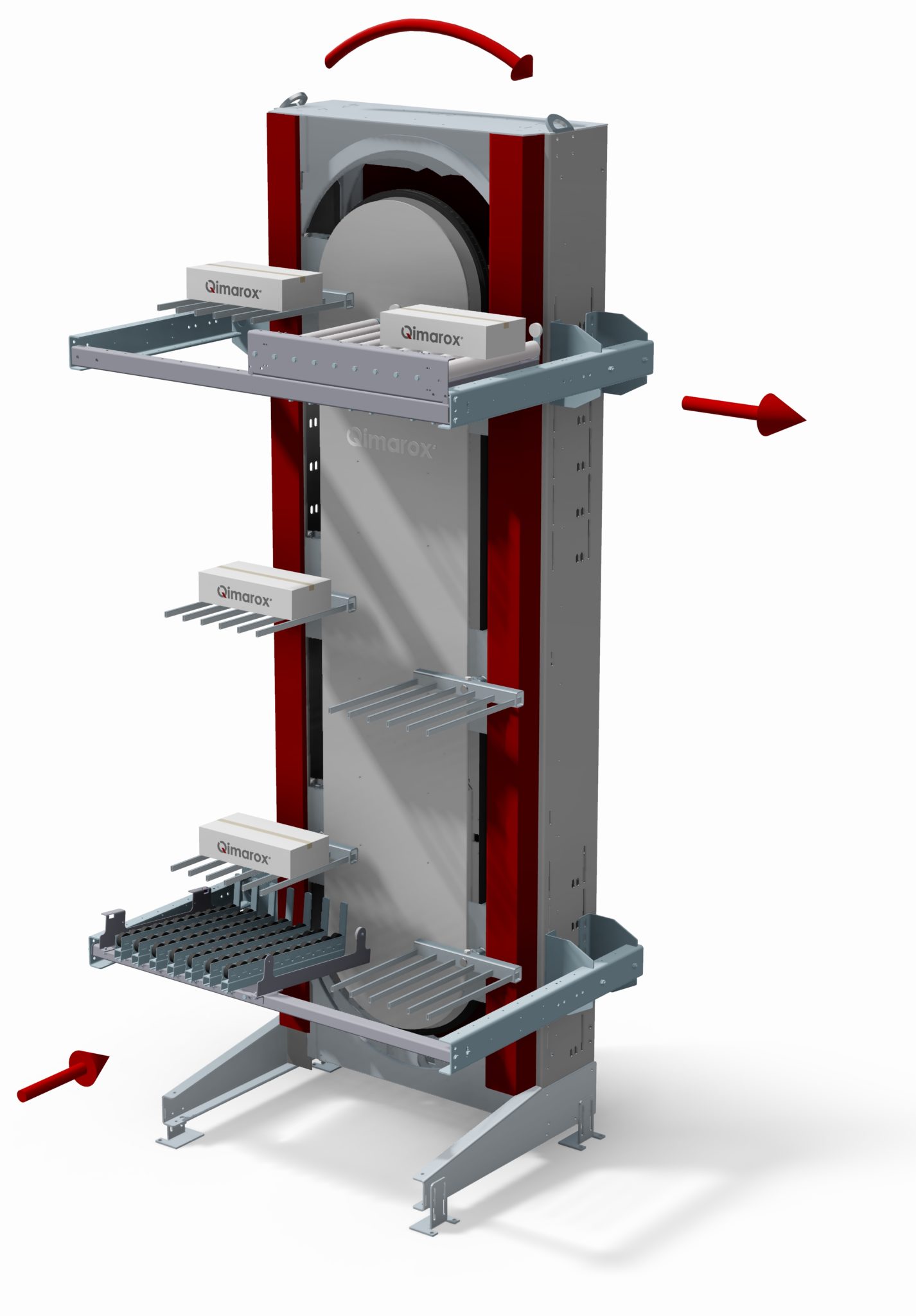

B4_GM

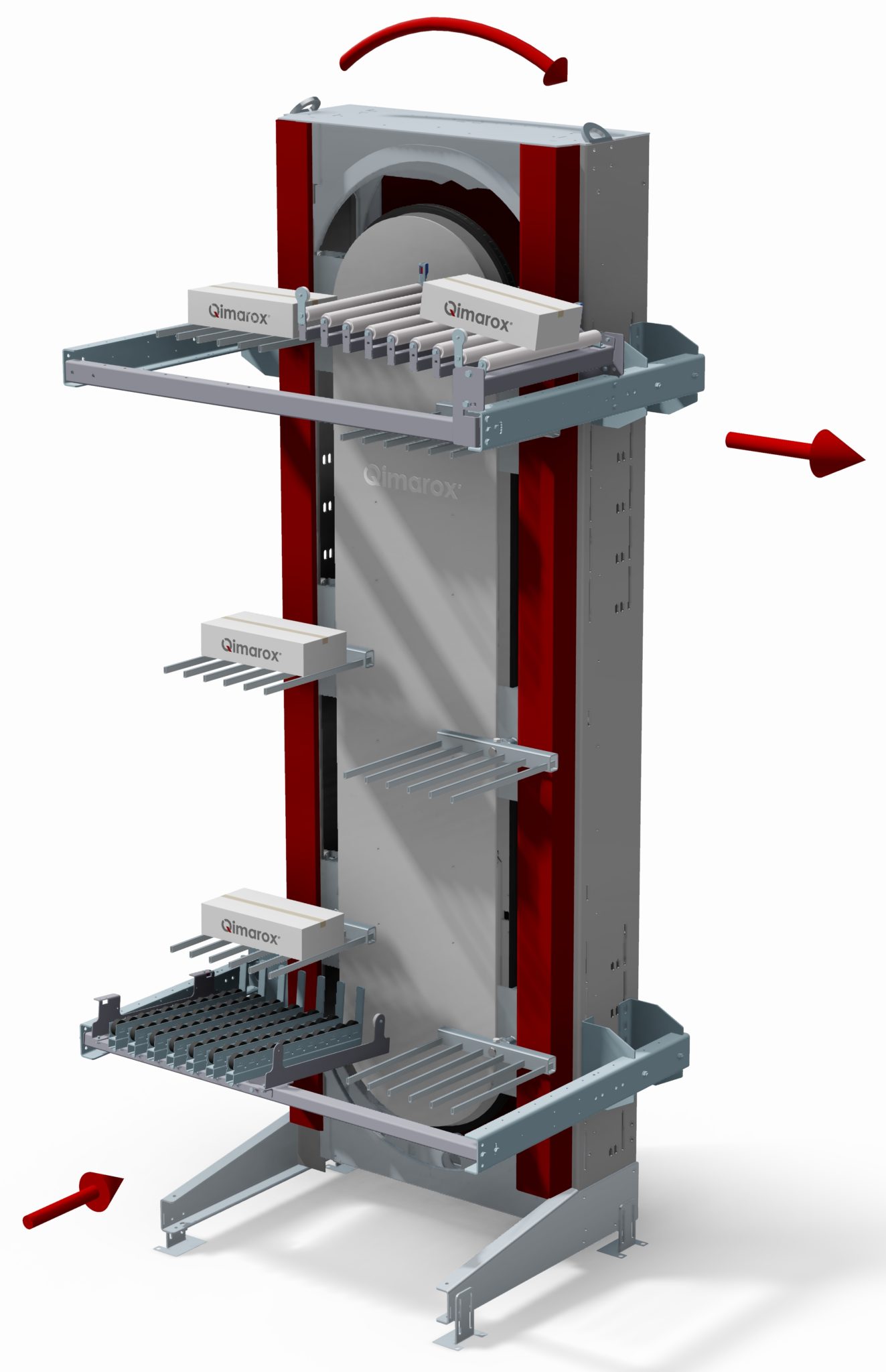

B4_GG

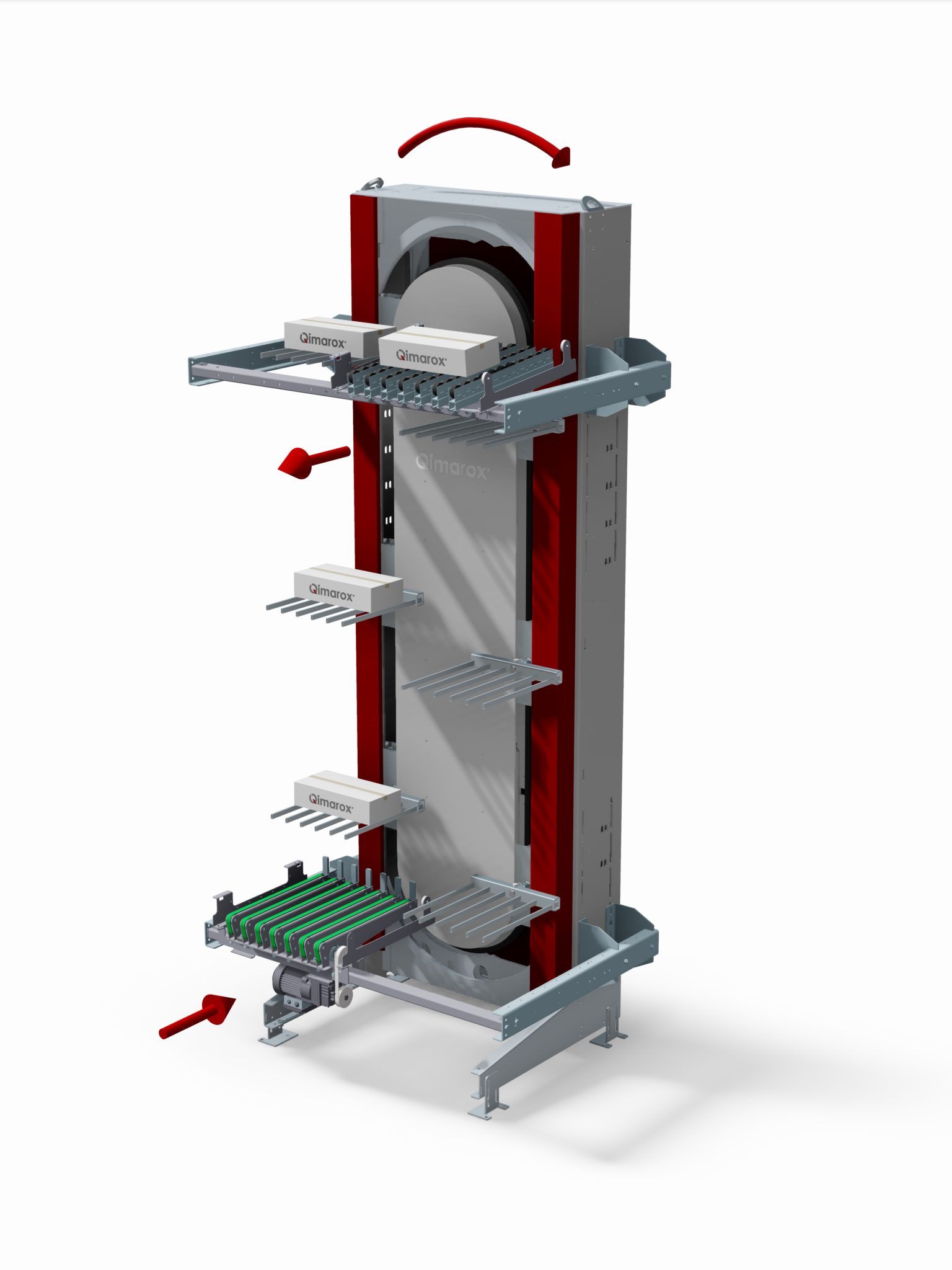

B3_MG

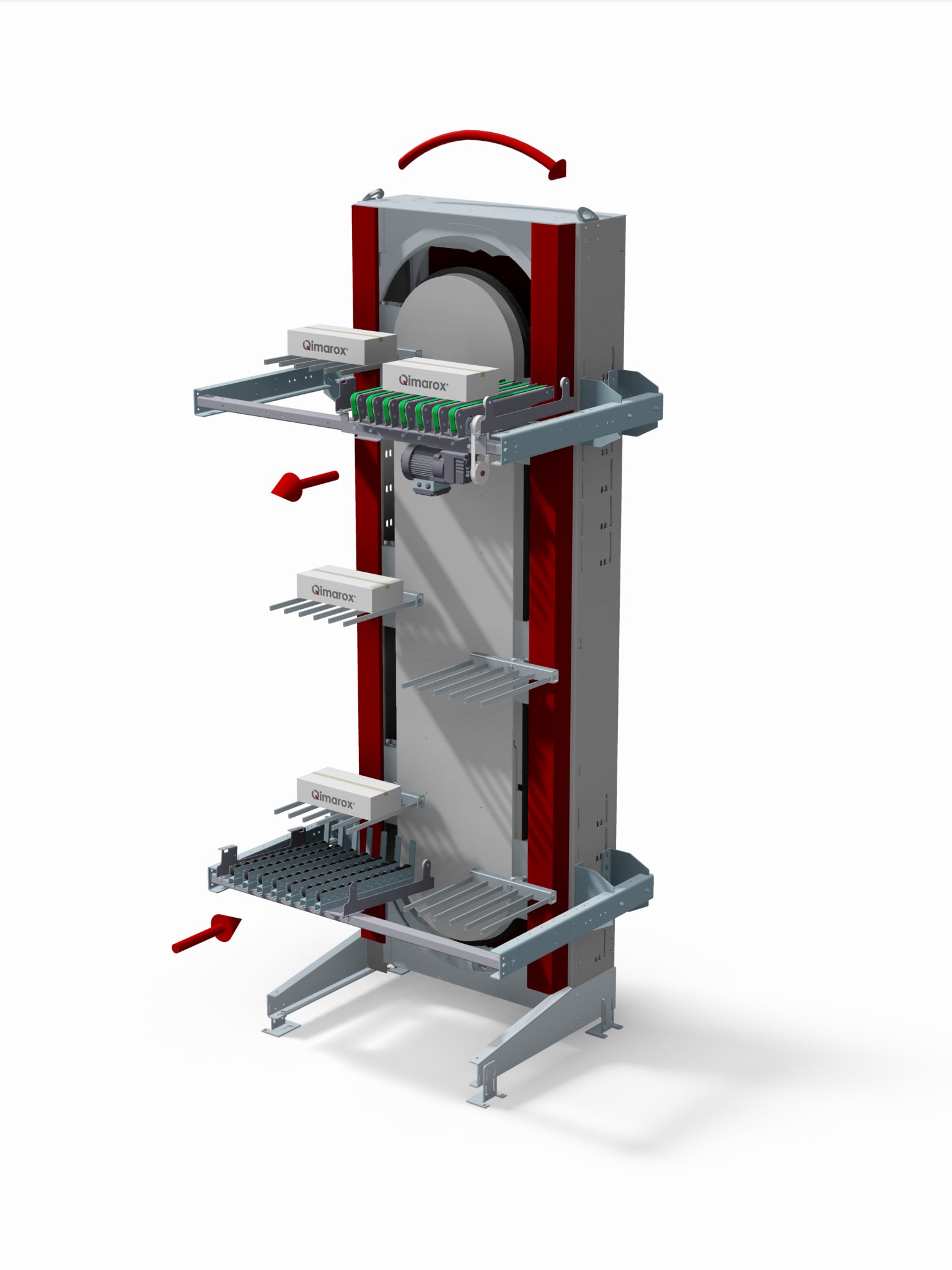

B3_GM

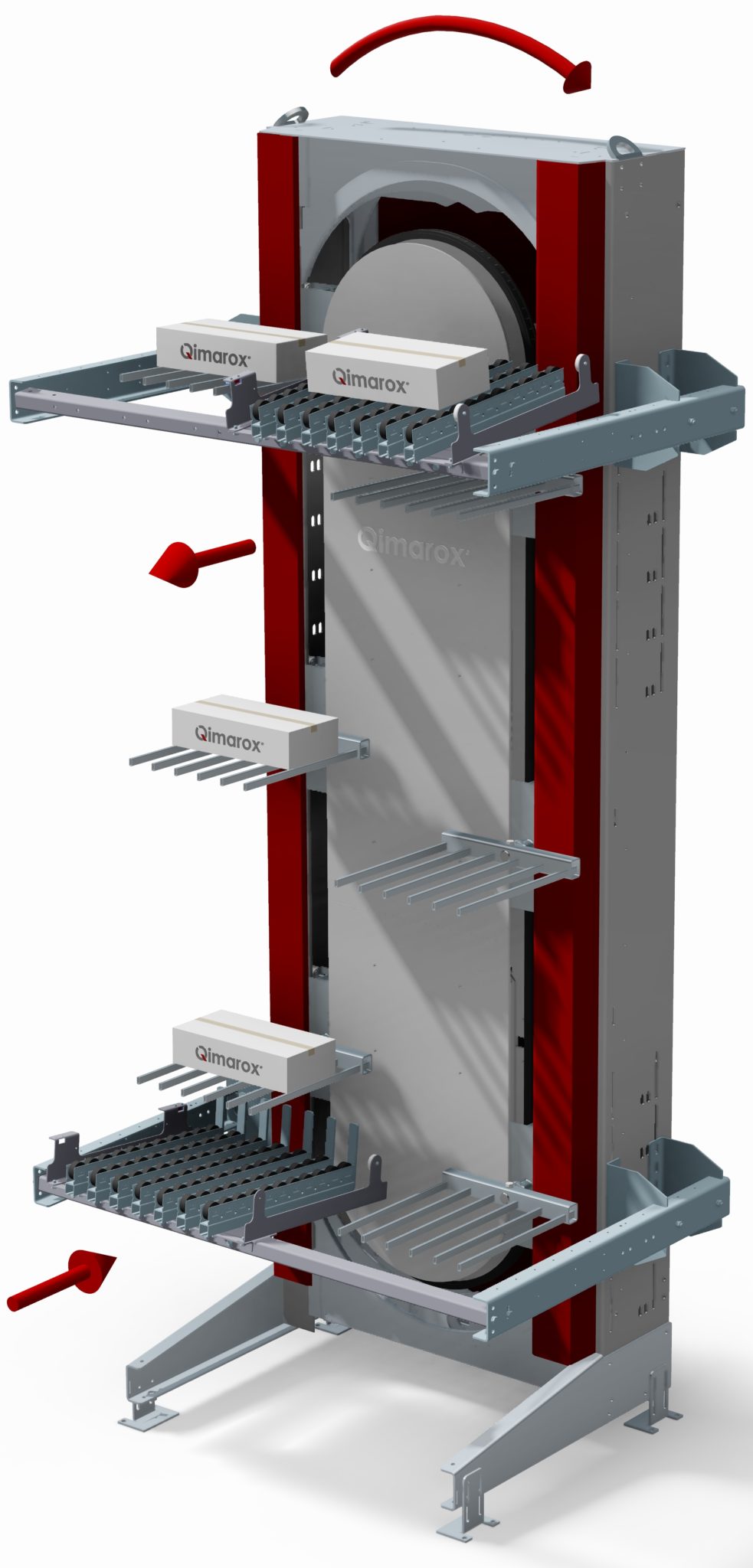

B3_GG

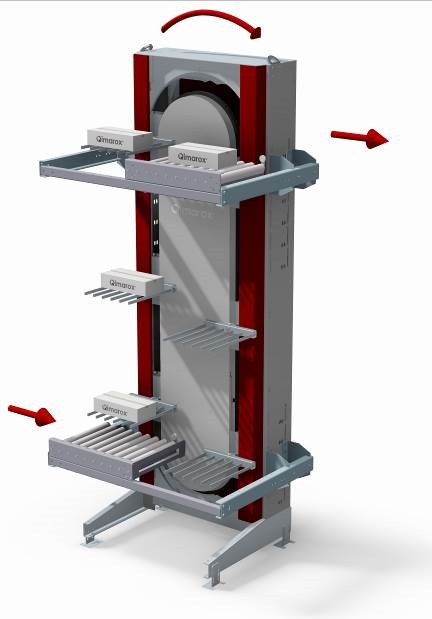

A4_MM

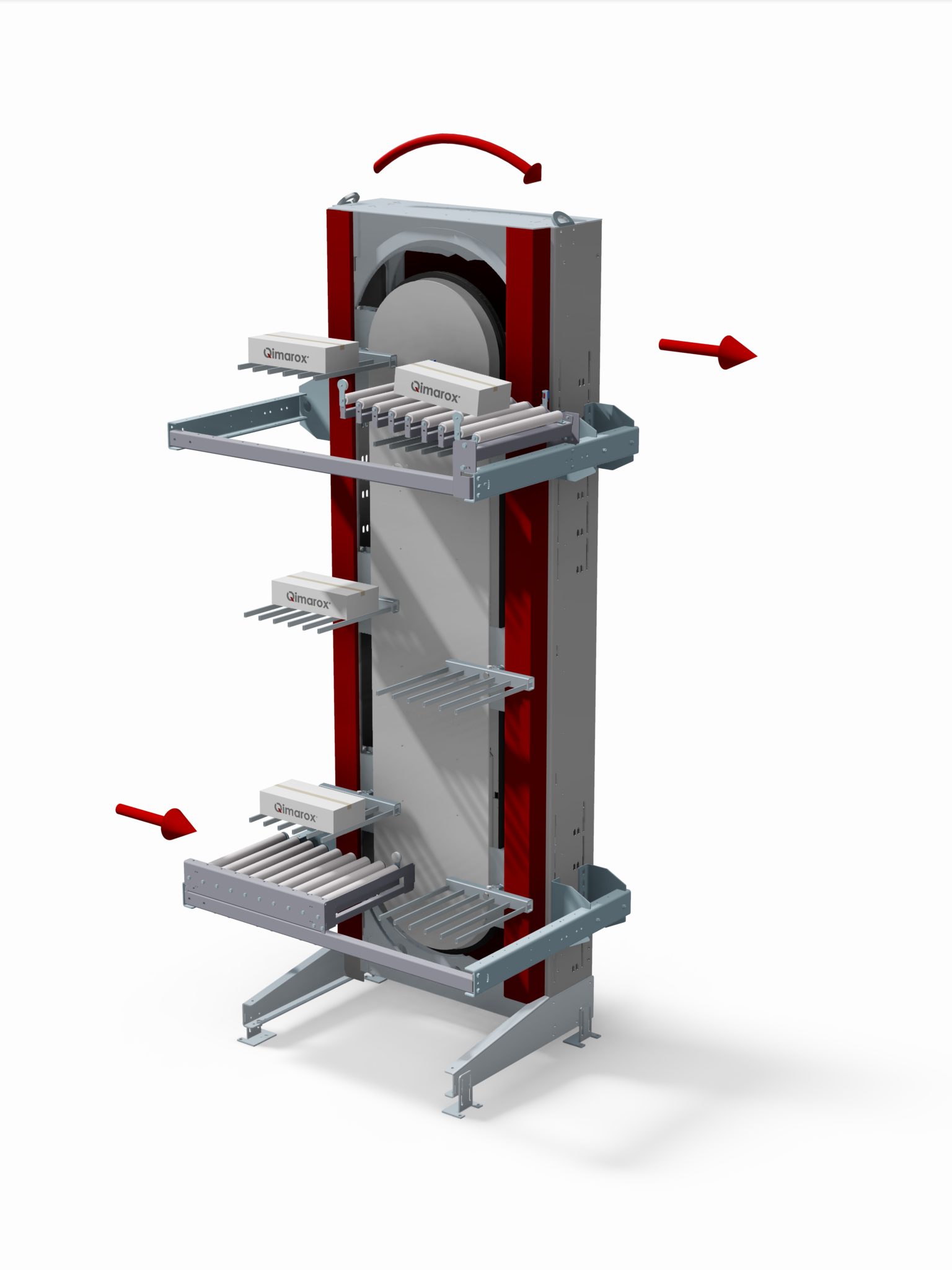

A4_MG

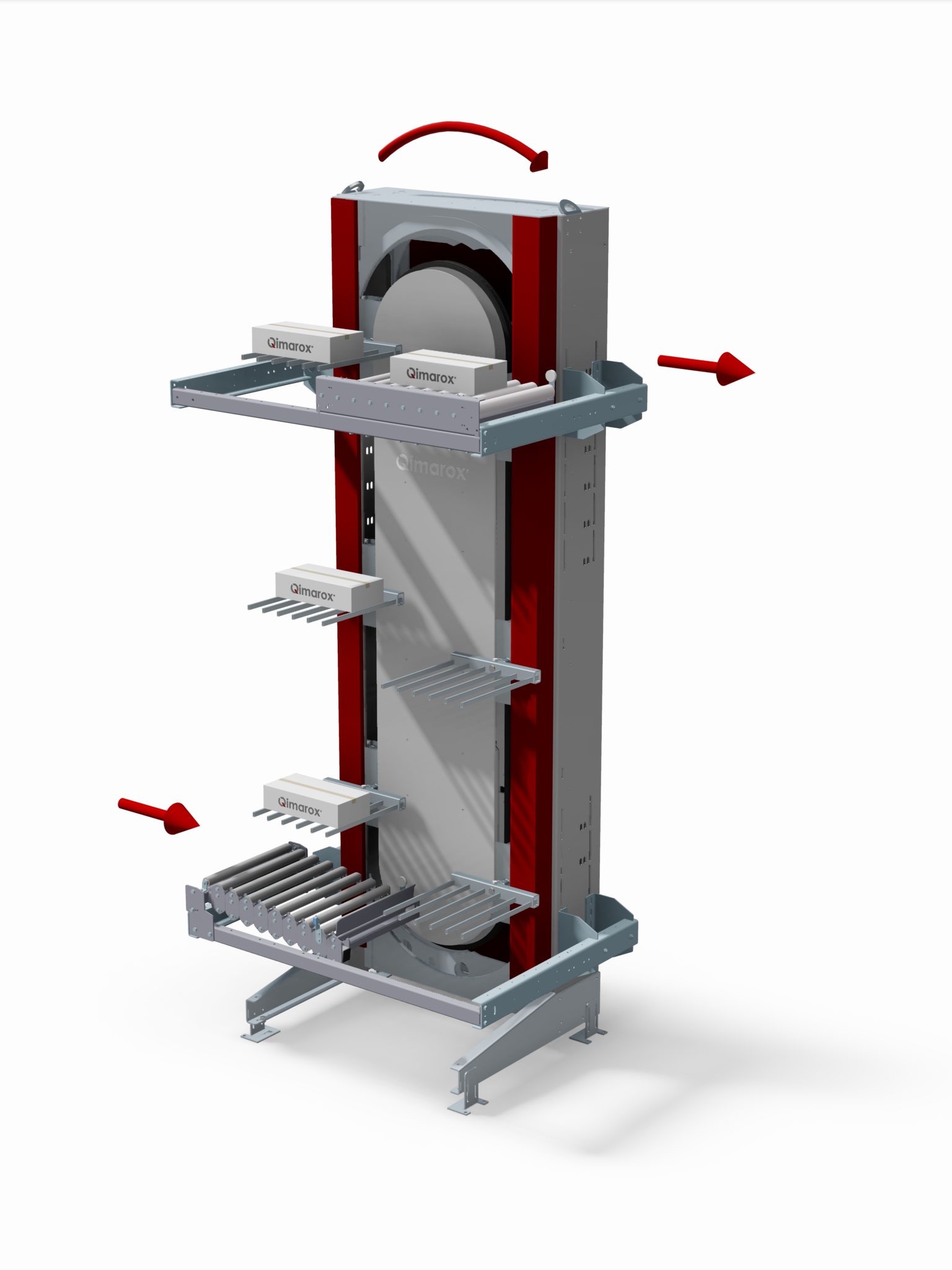

A4_GM

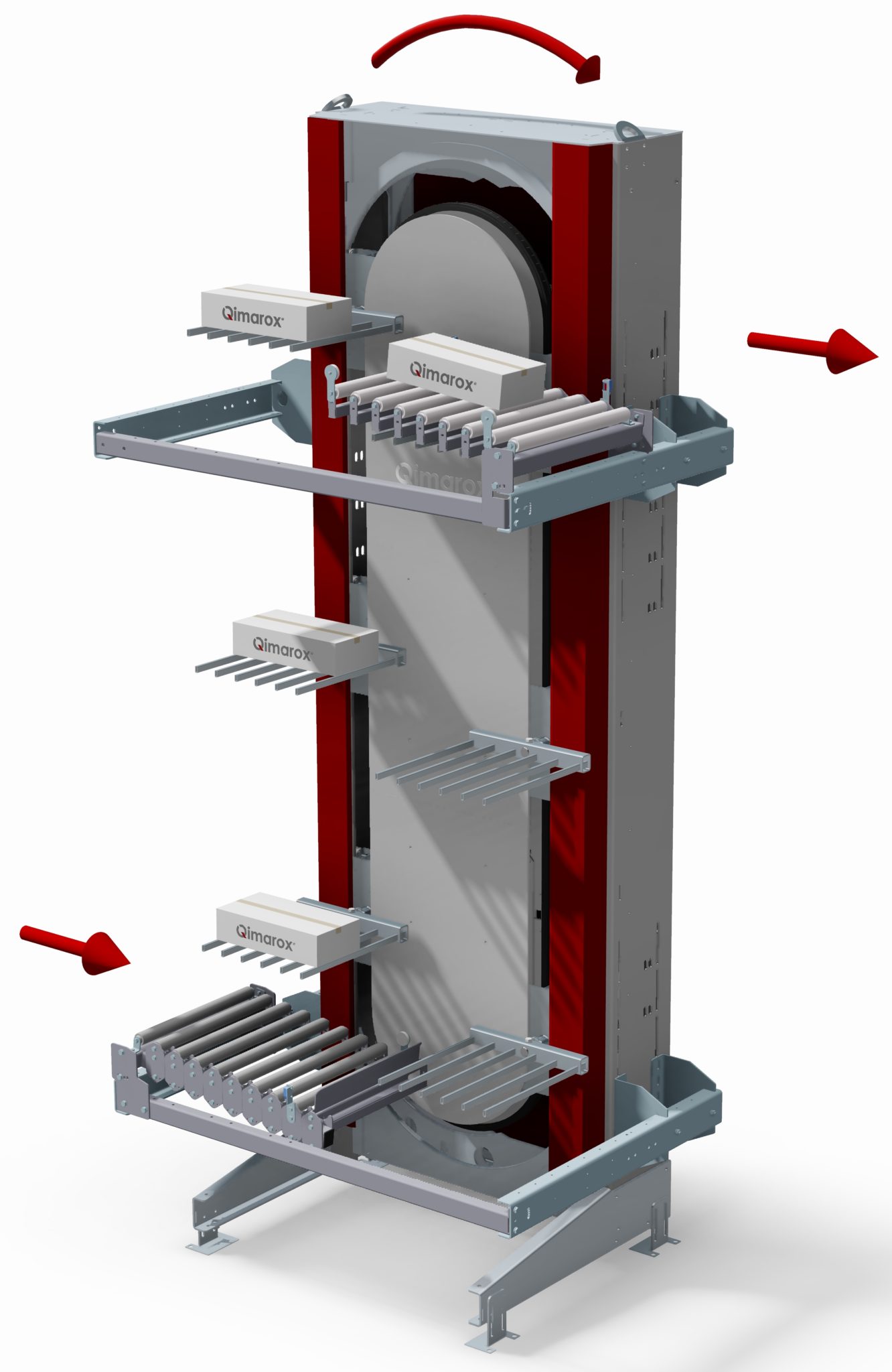

A4_GG

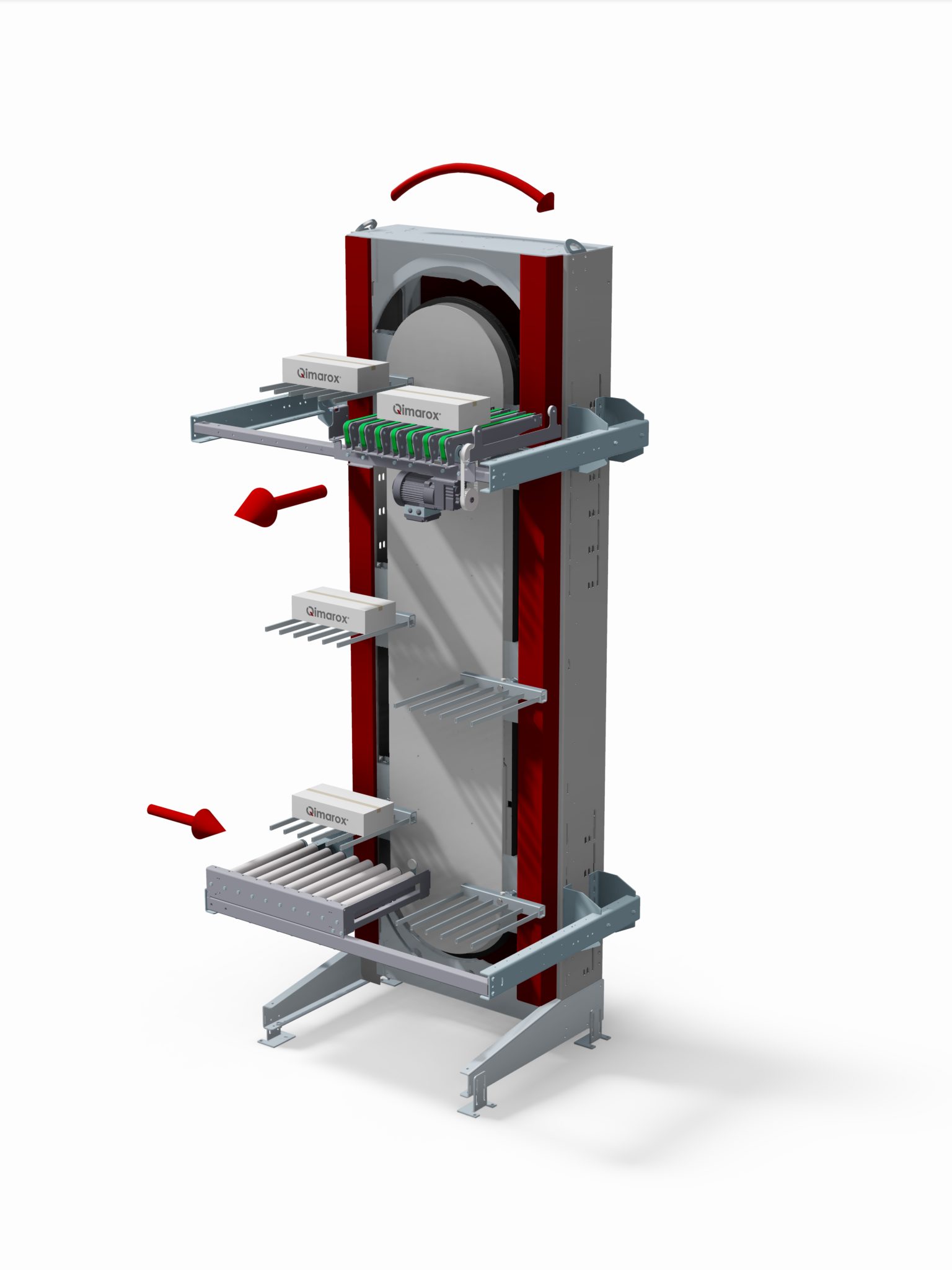

A3_MM

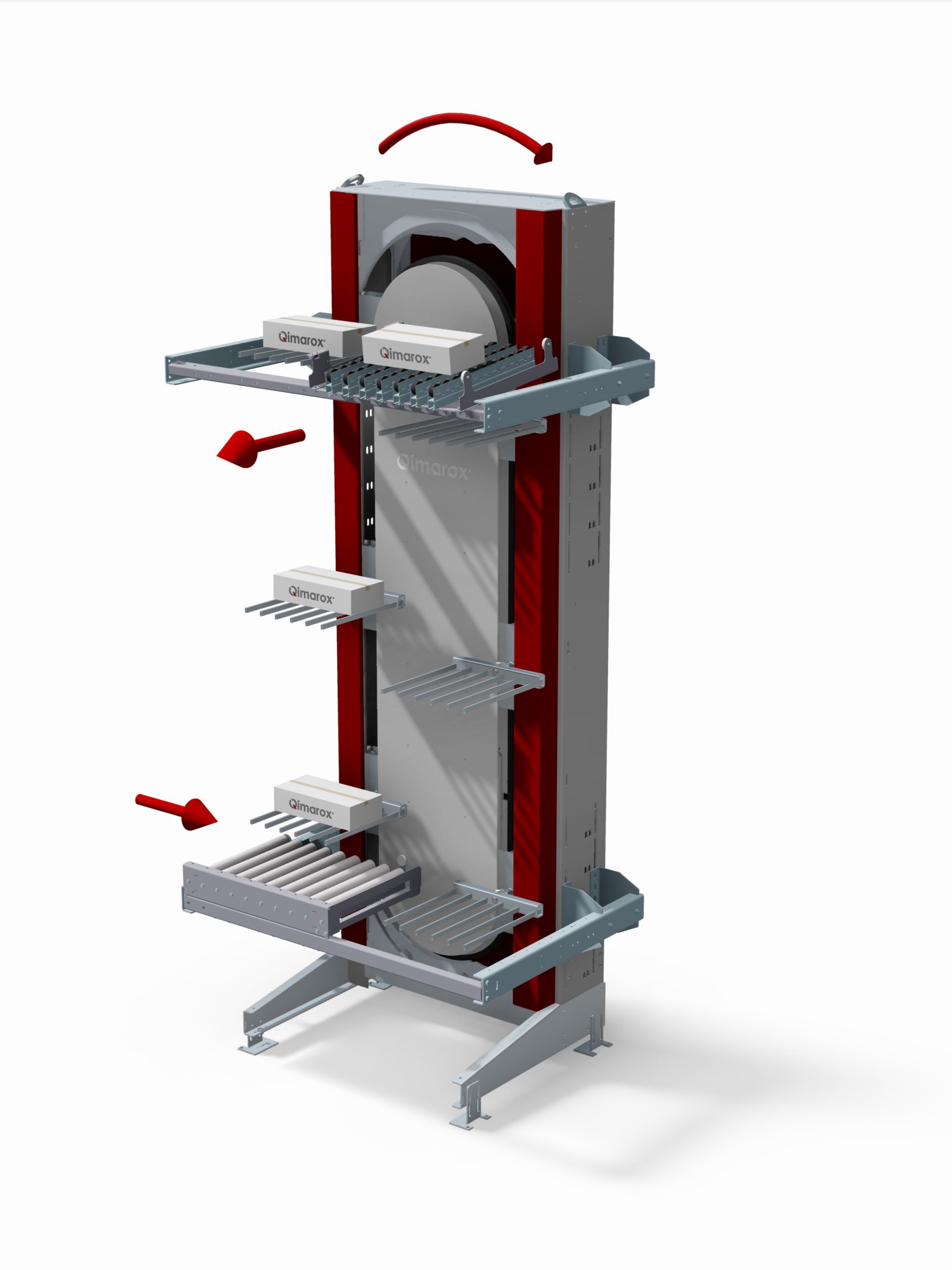

A3_MG

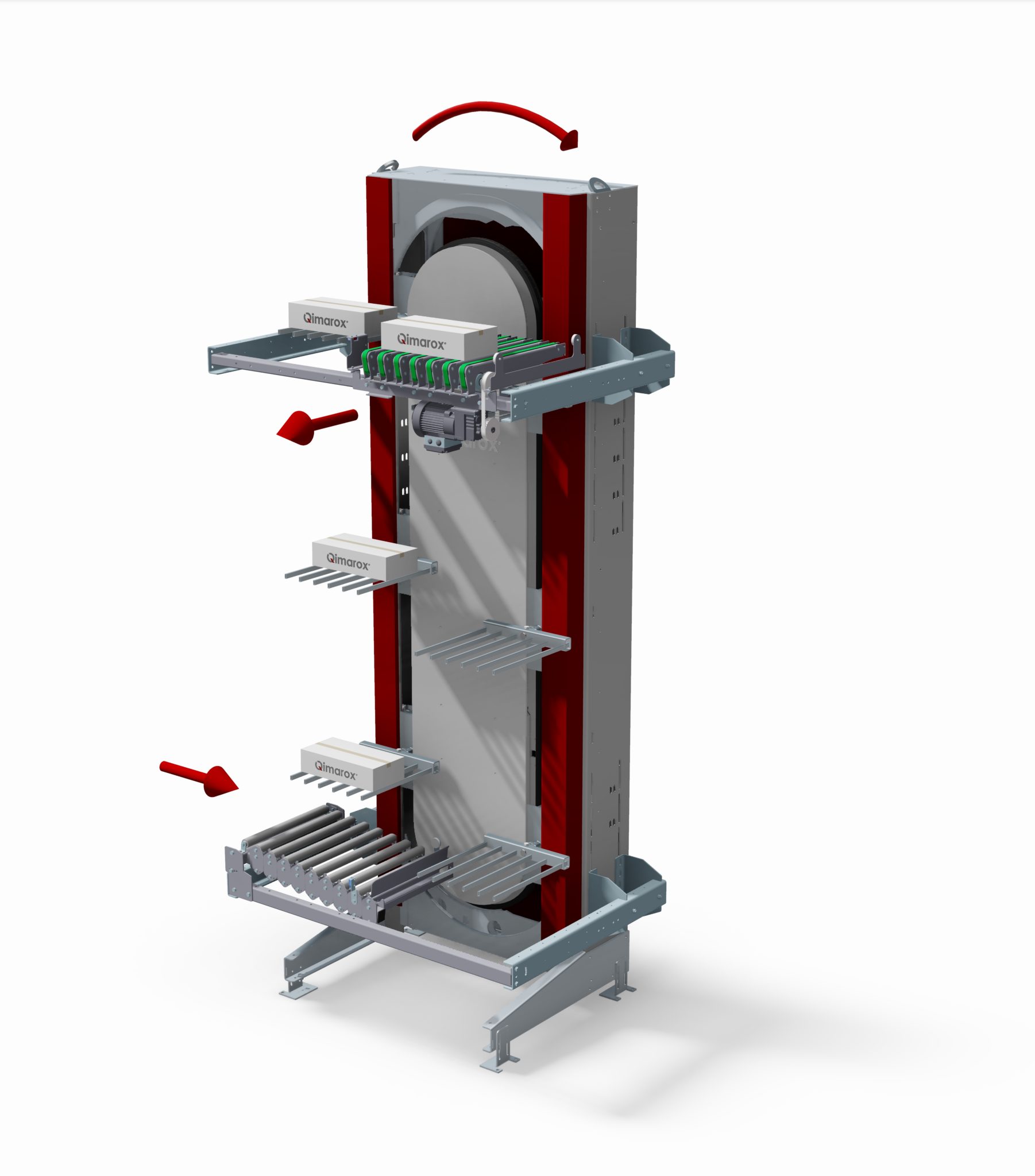

A3_GM

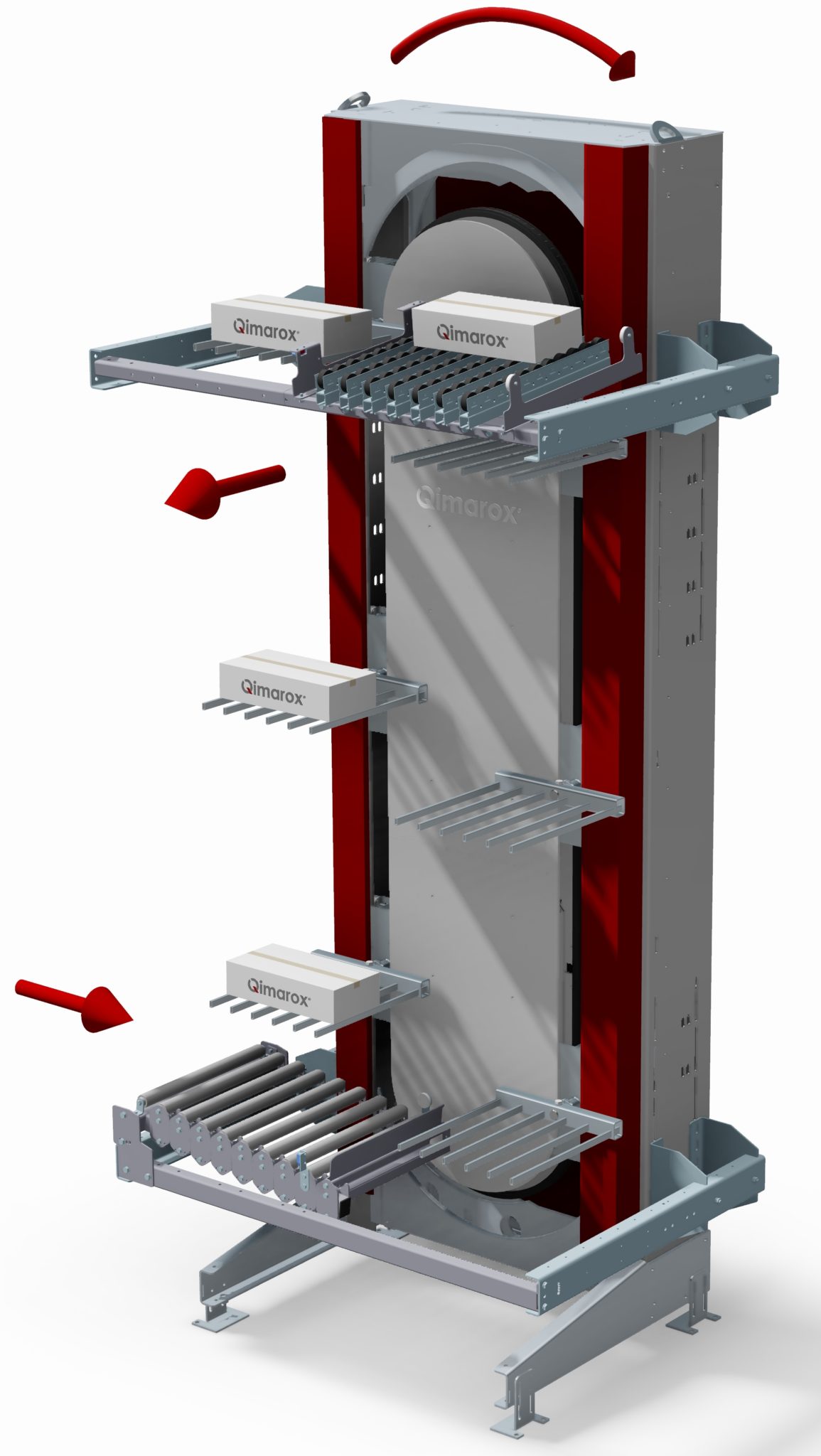

A3_GG
A1_MM

Dalen

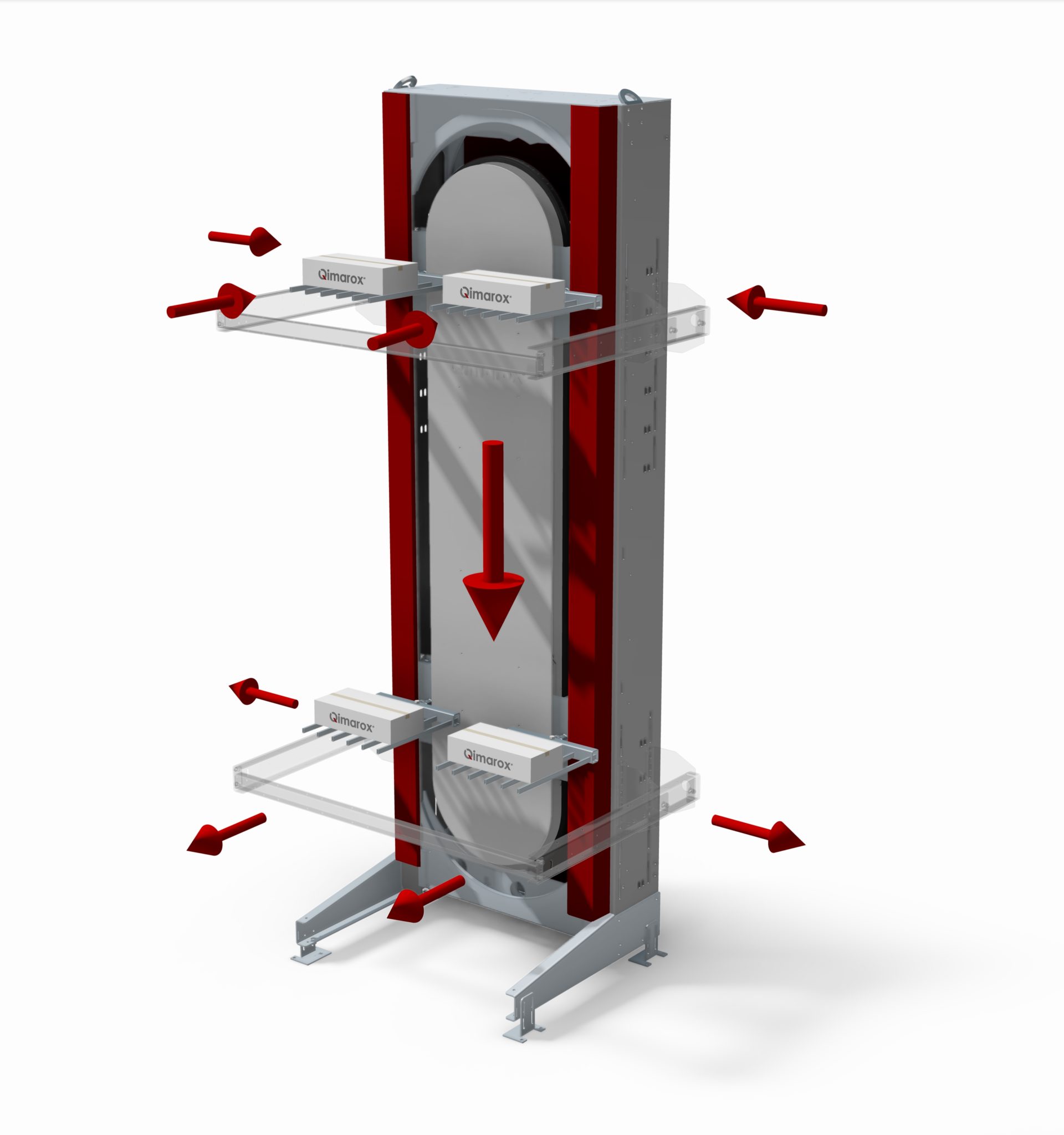

mk5 dalen configuratie opties
Dalen configuratie opties

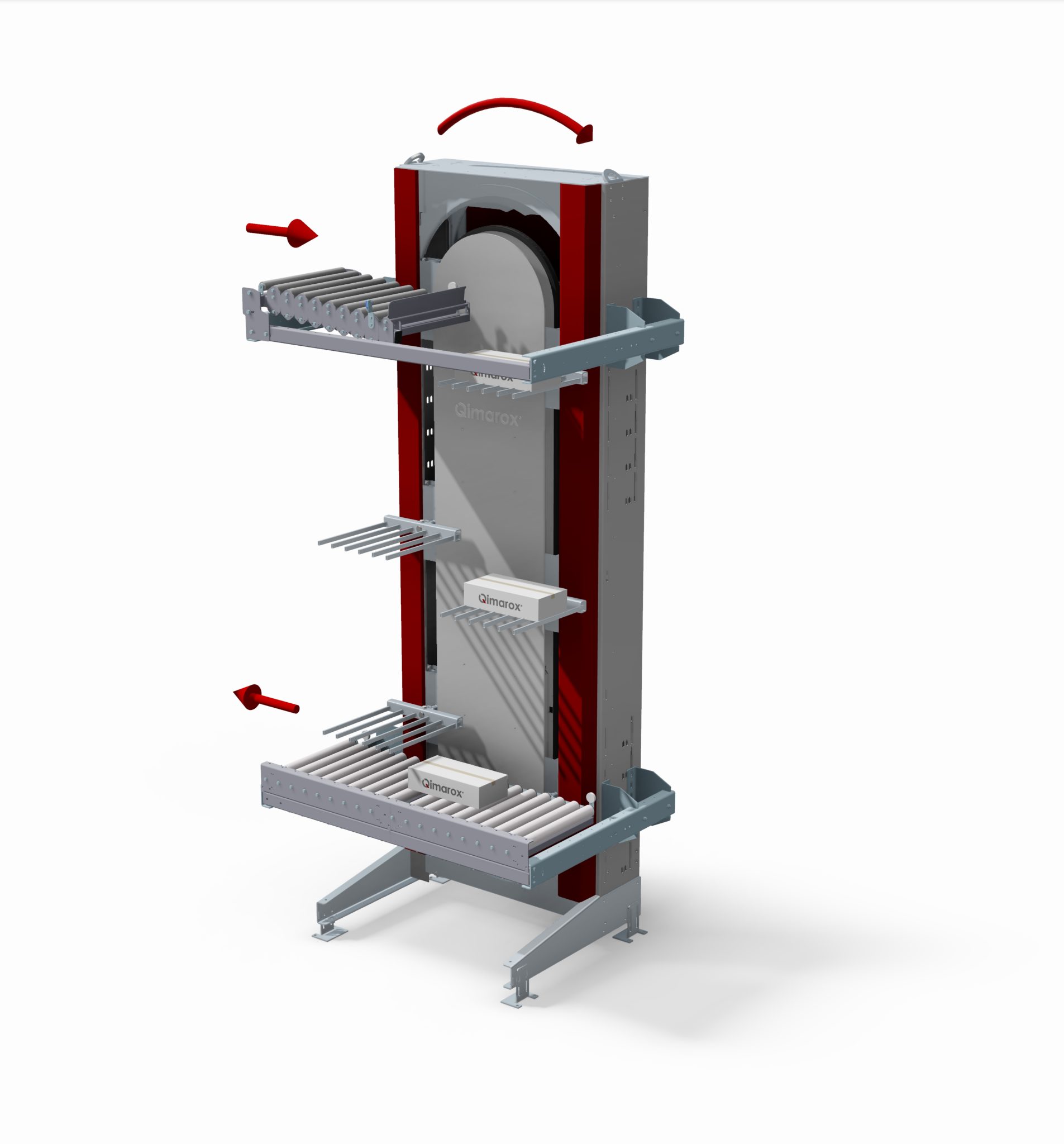

5E.GM

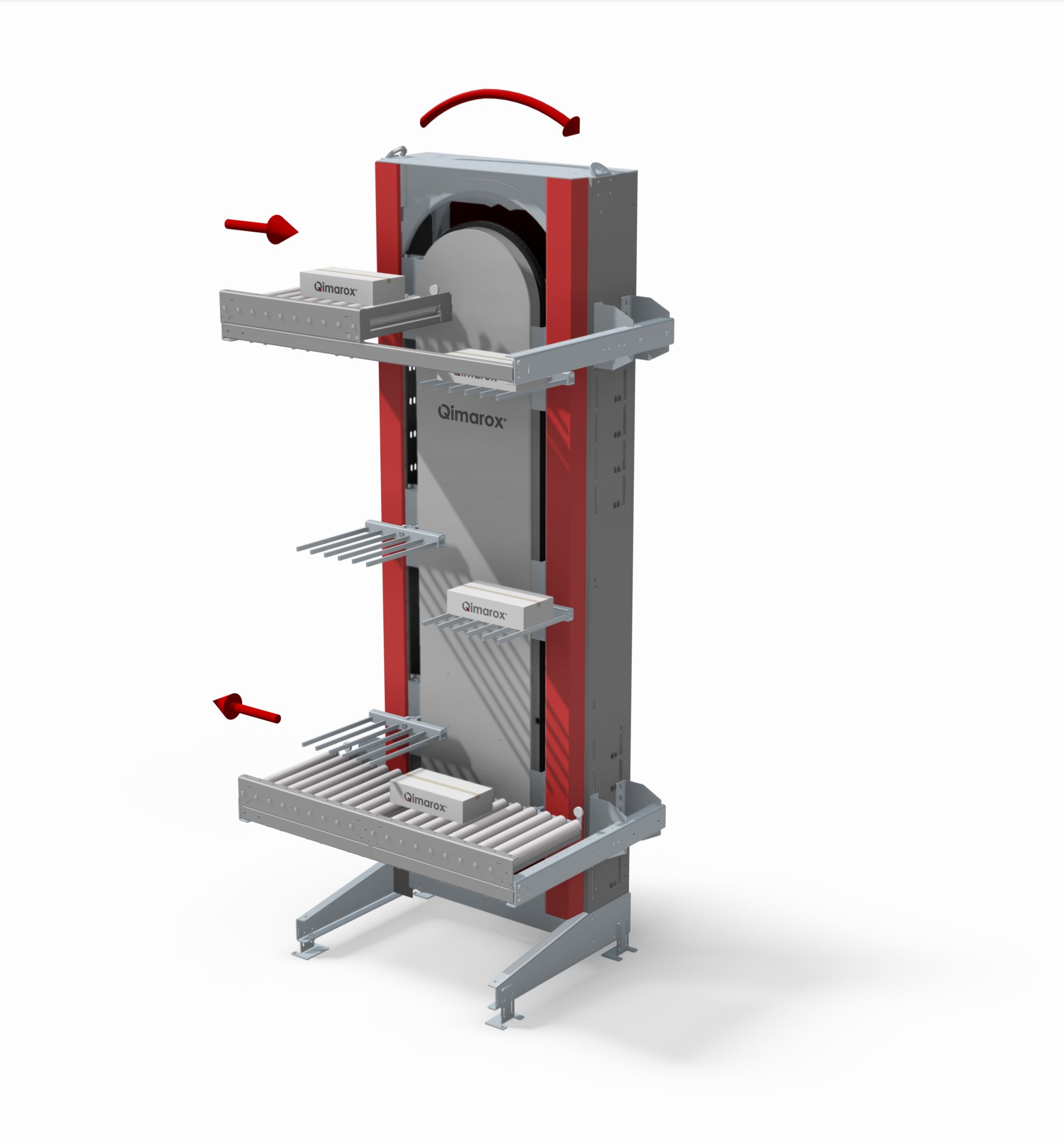

5E.MM

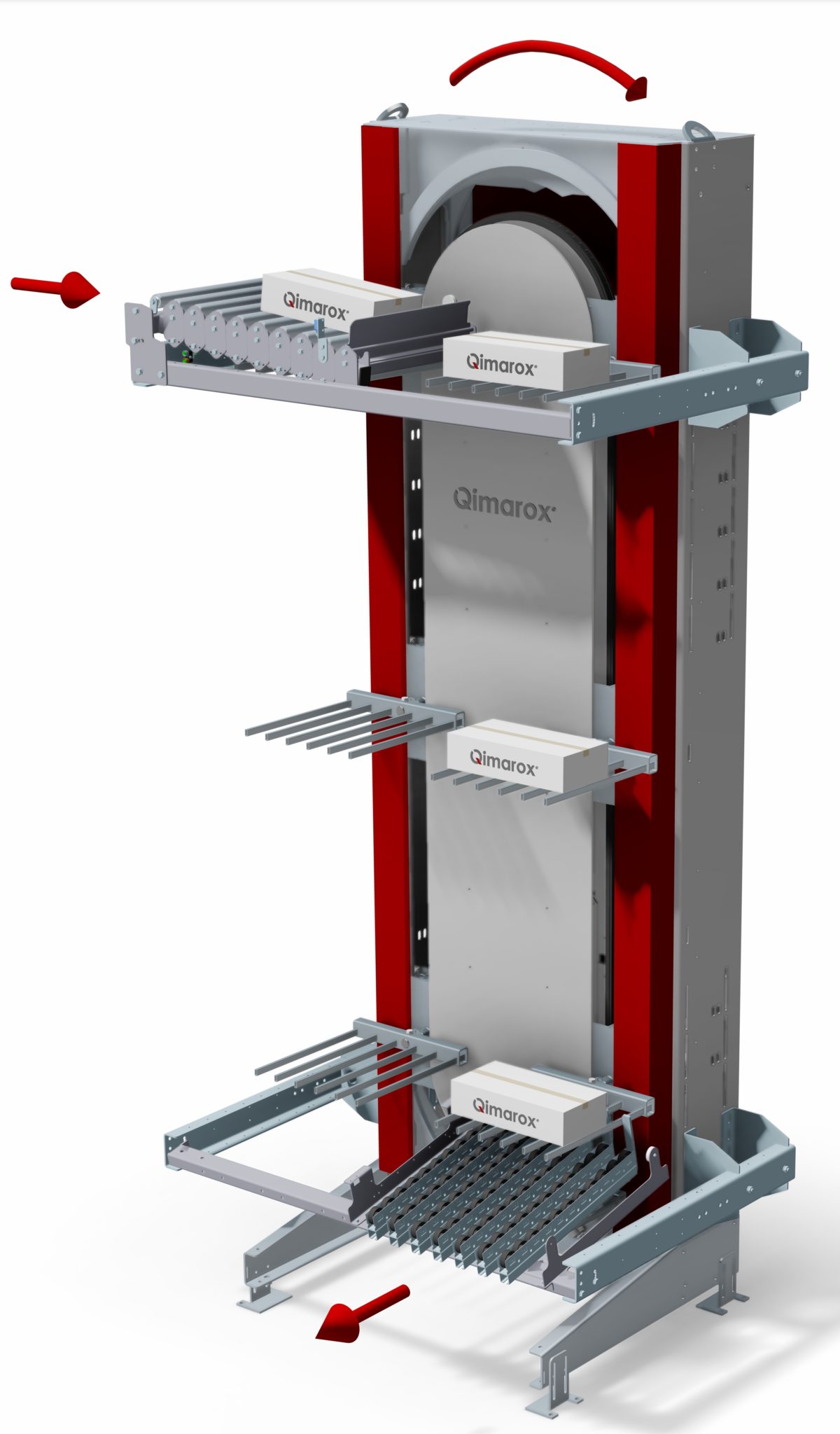

5G.GG

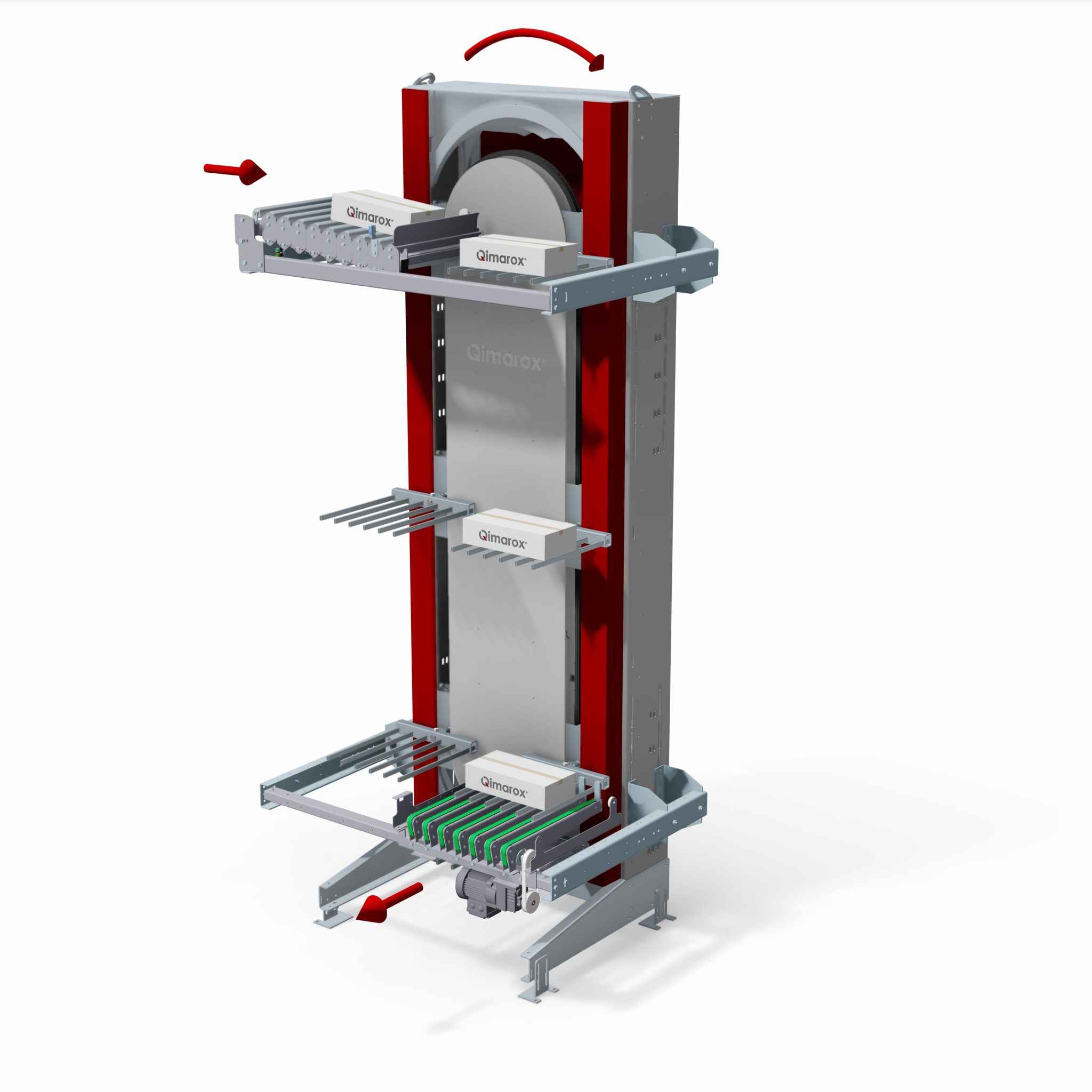

5G.GM

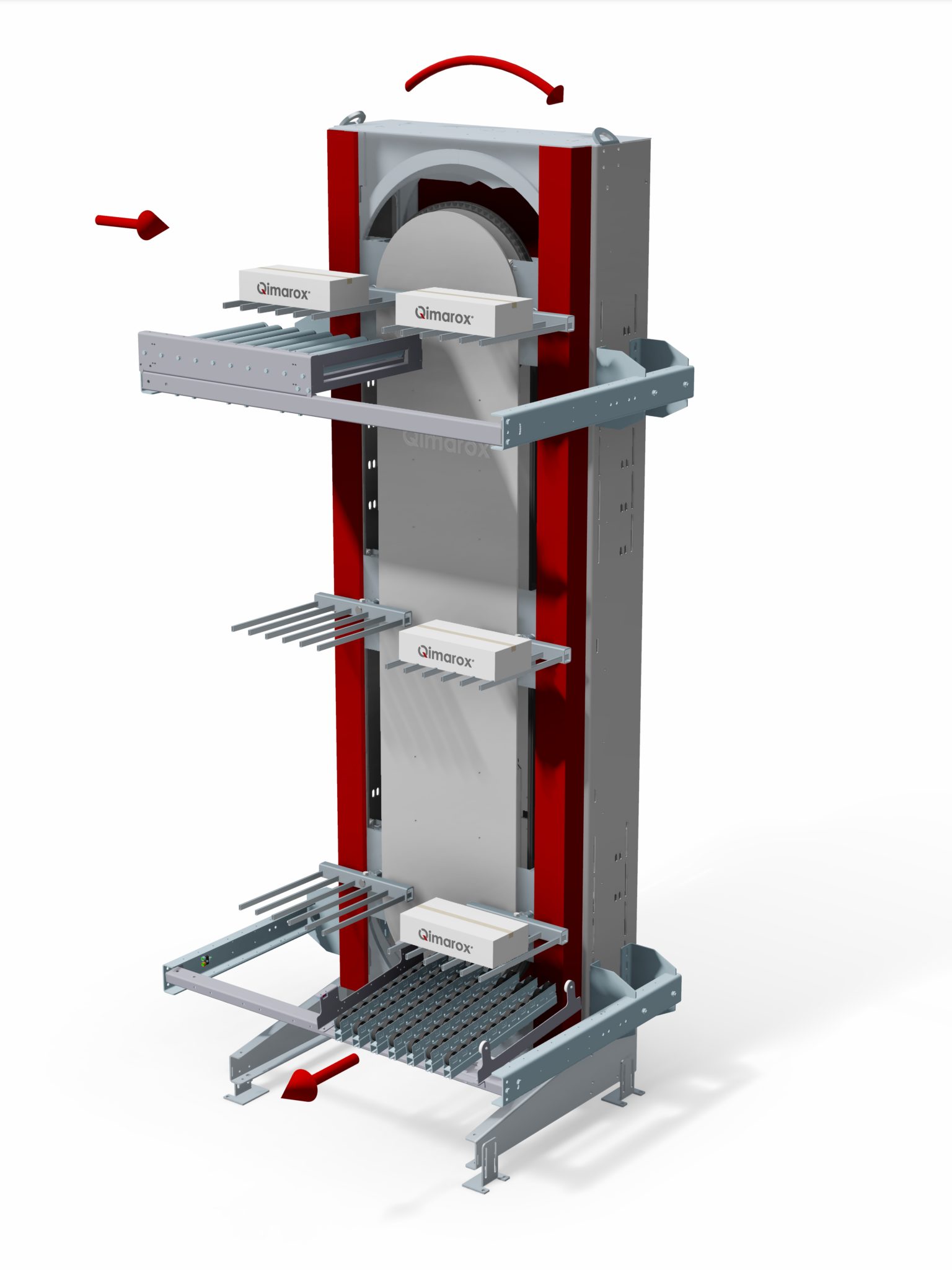

5G.MG

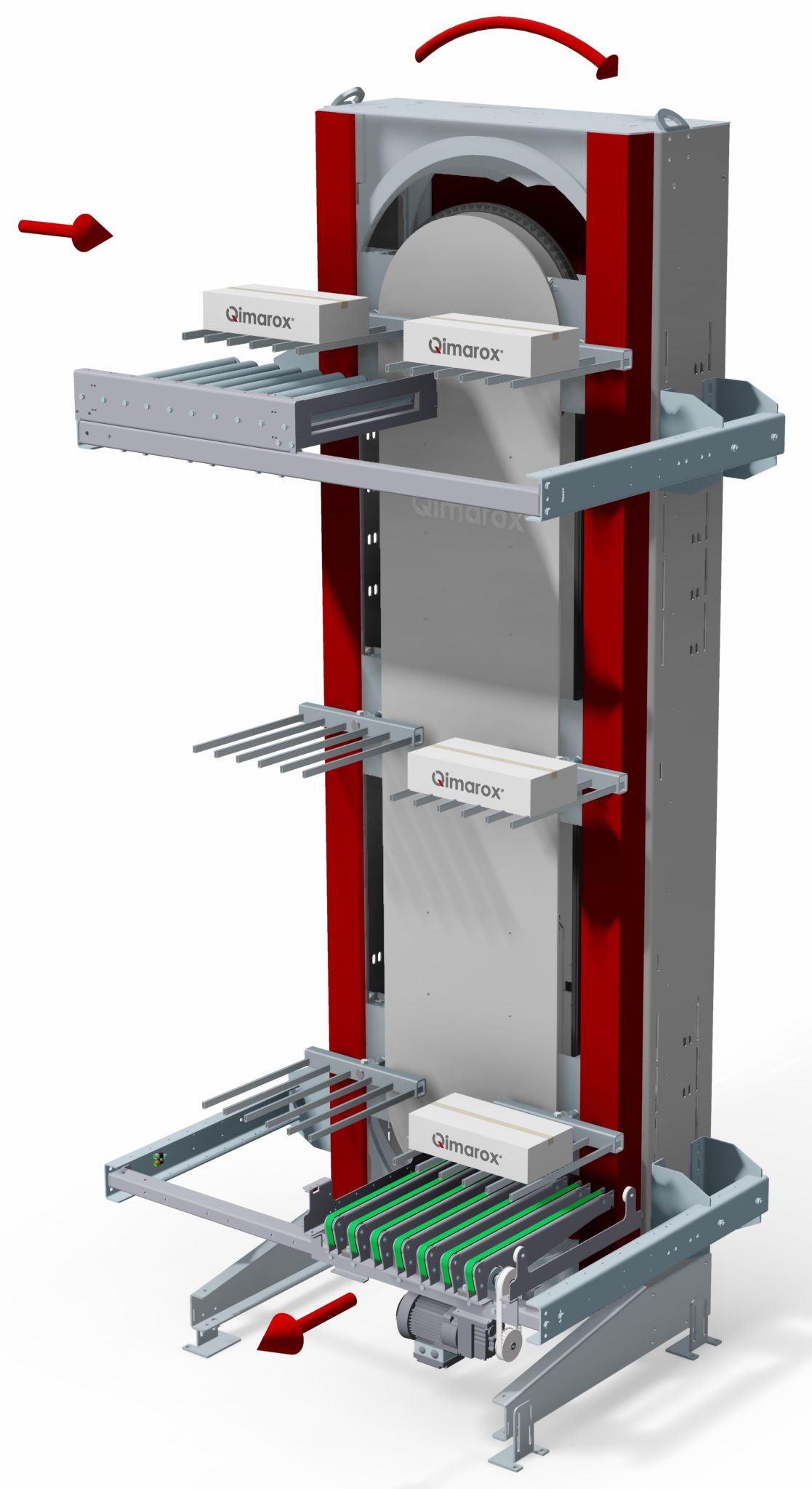

5G.MM

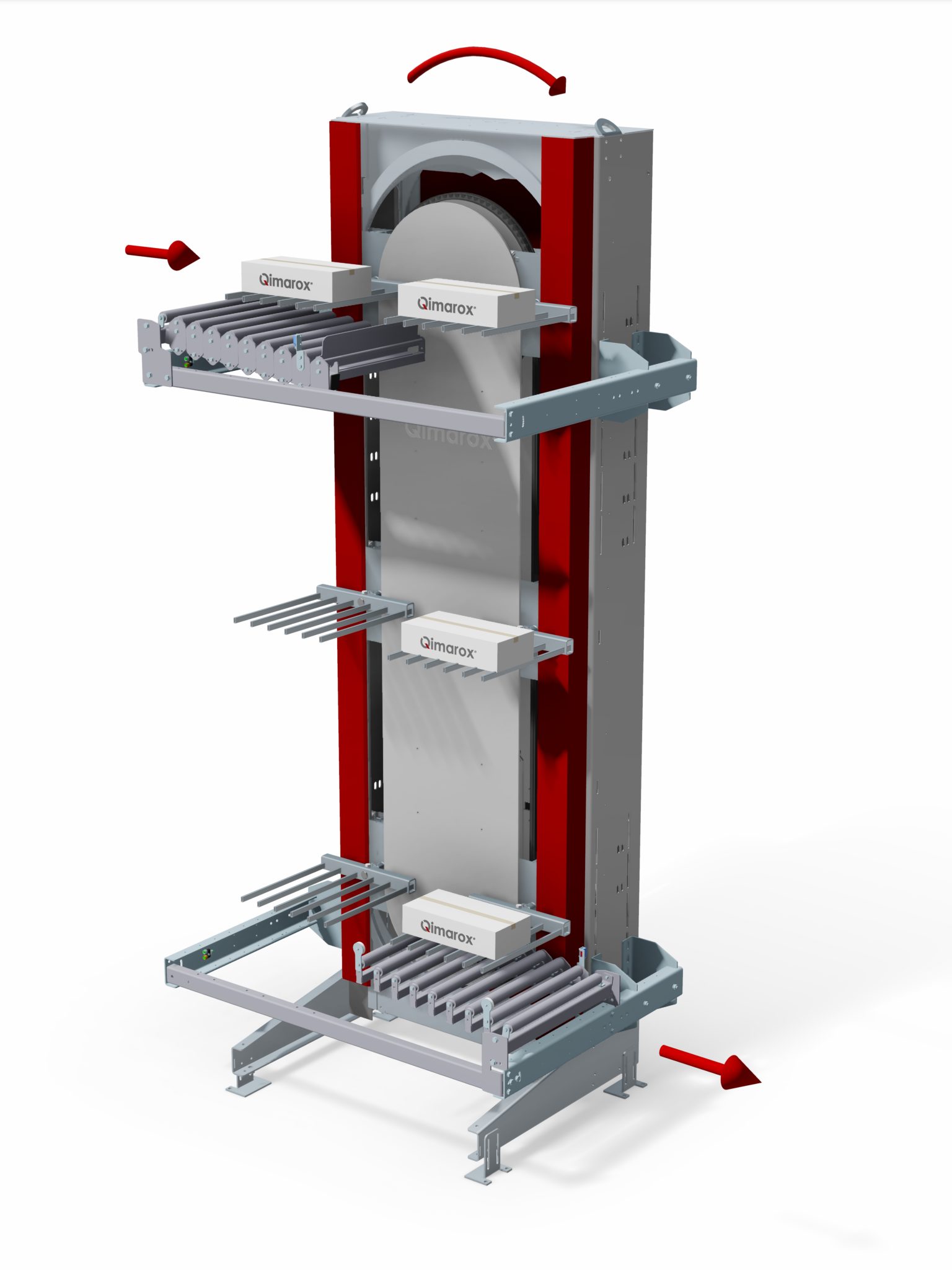

5H.GG

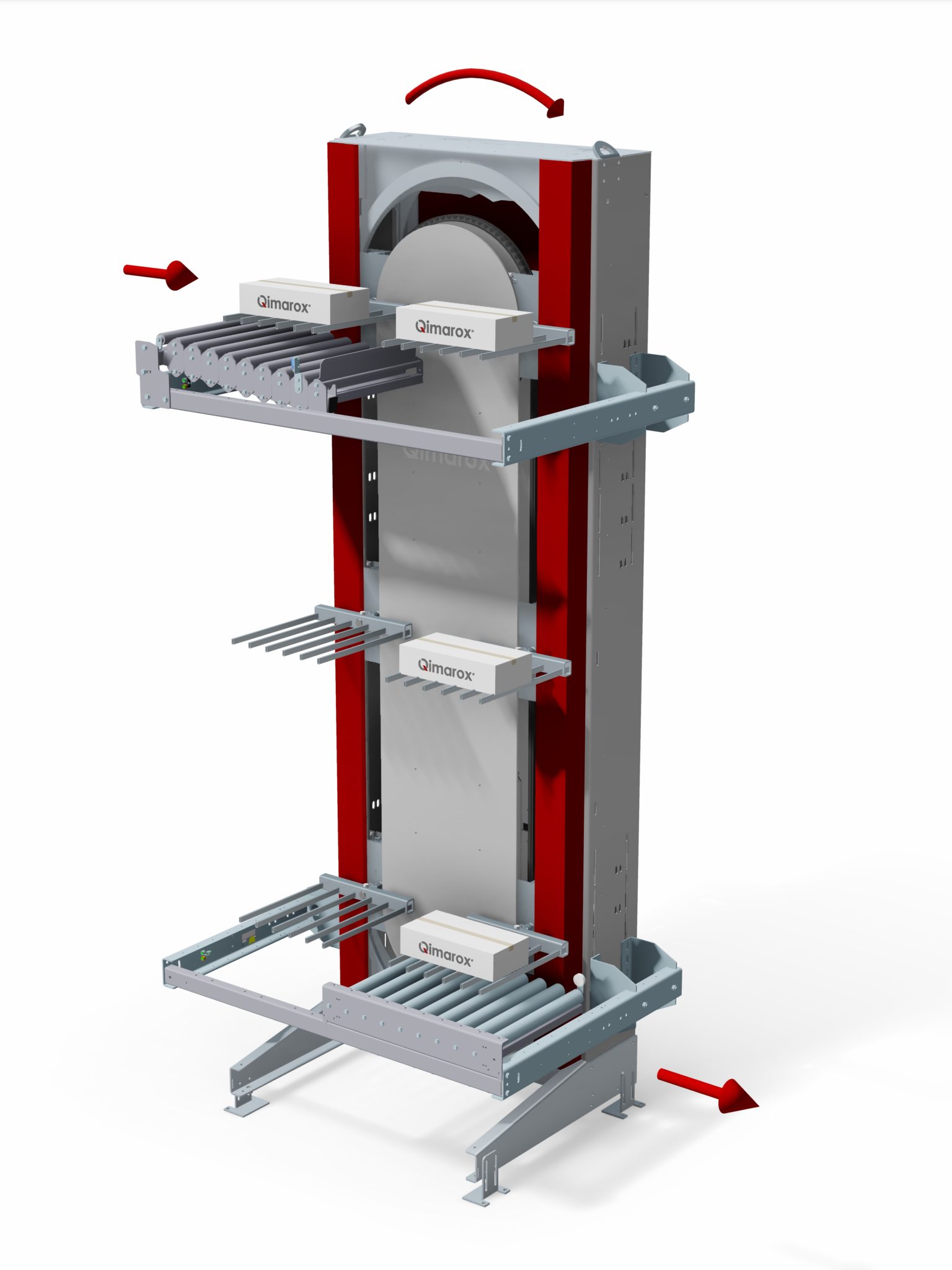

5H.GM

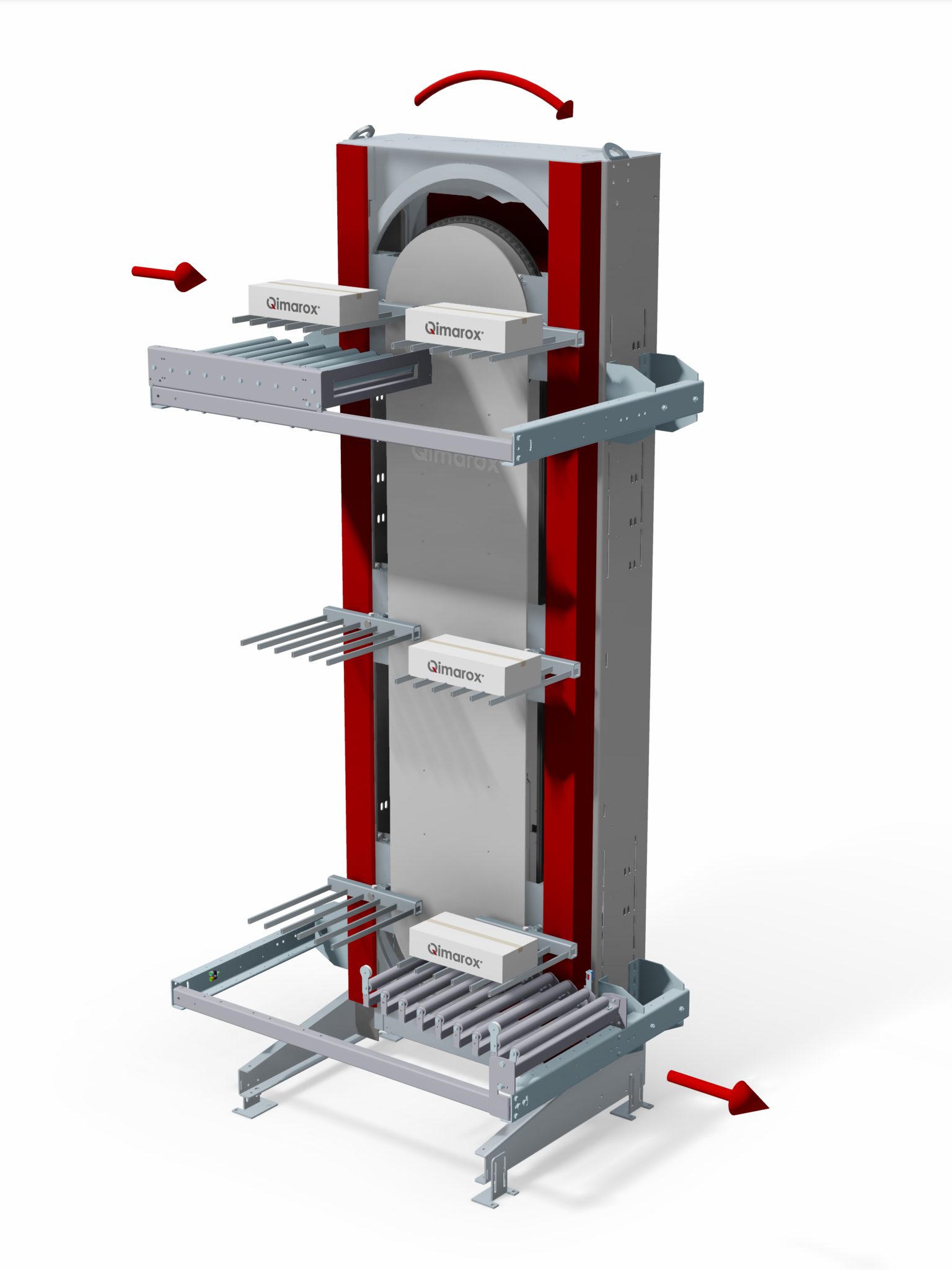

5H.MG

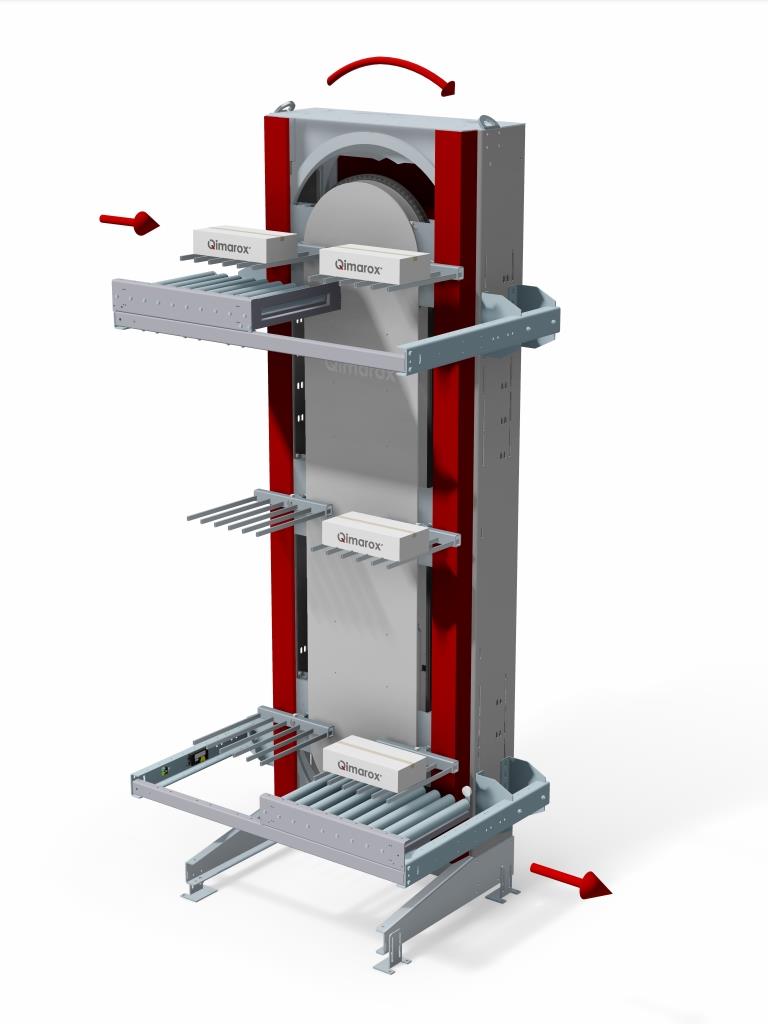

5H.MM

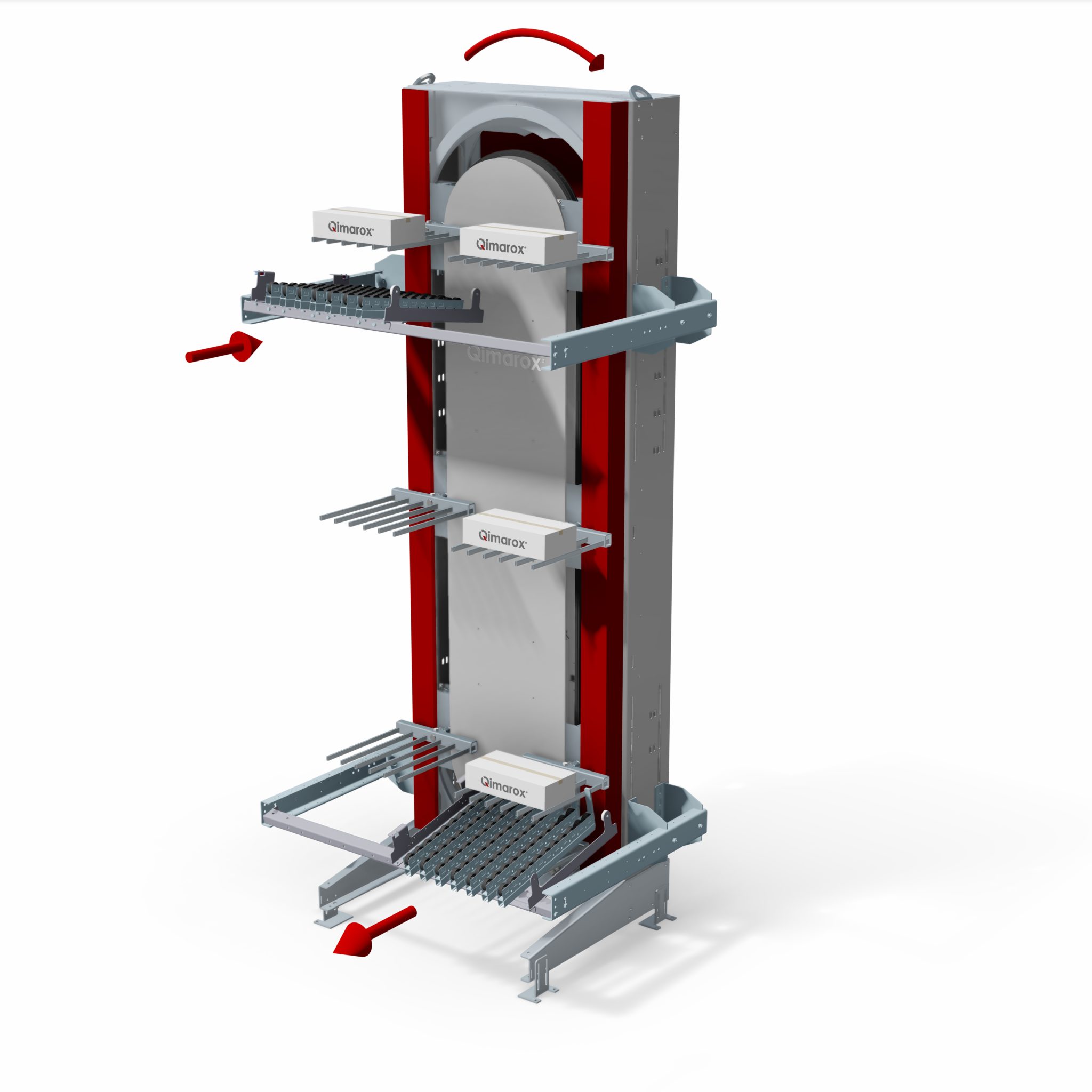

6G.GG

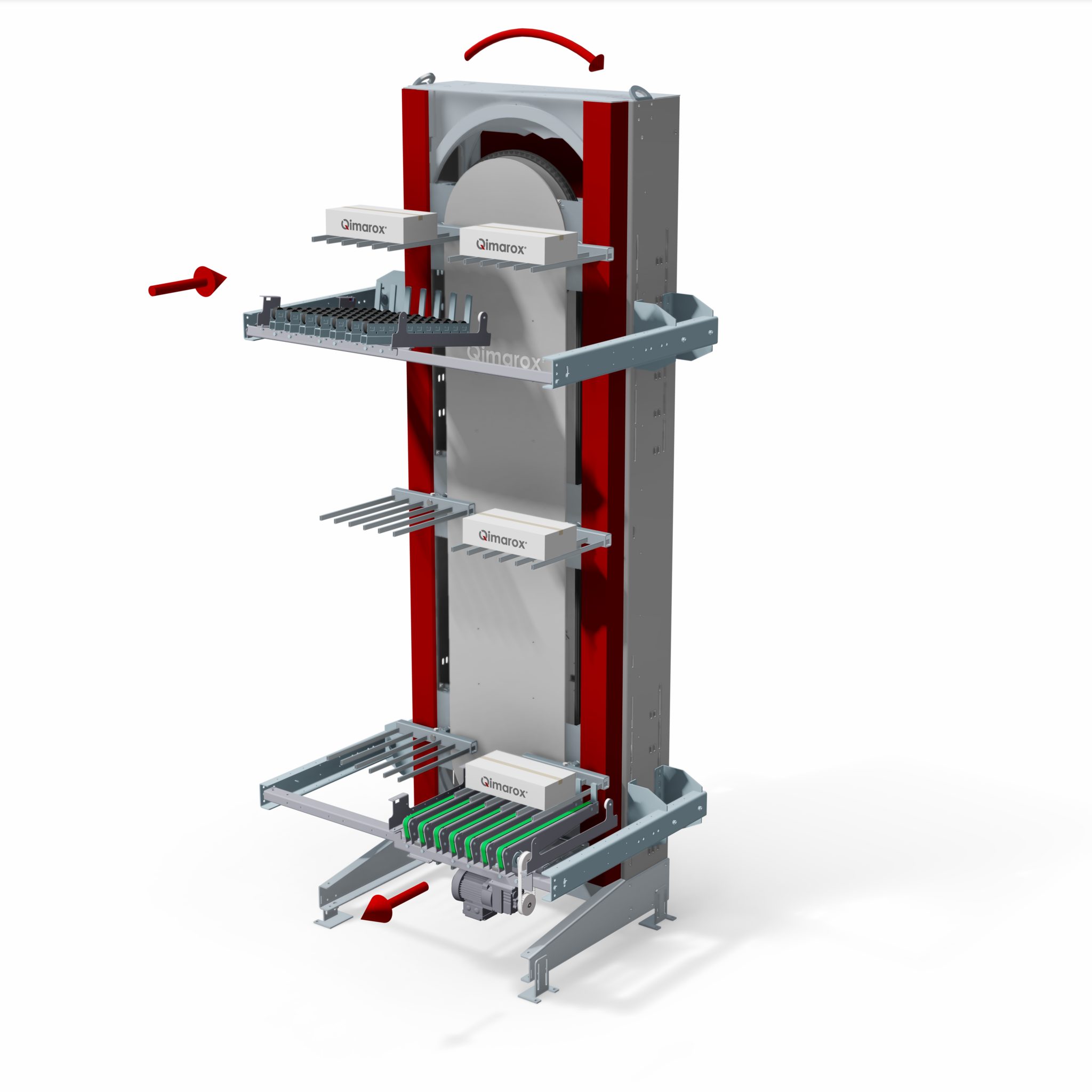

6G.GM

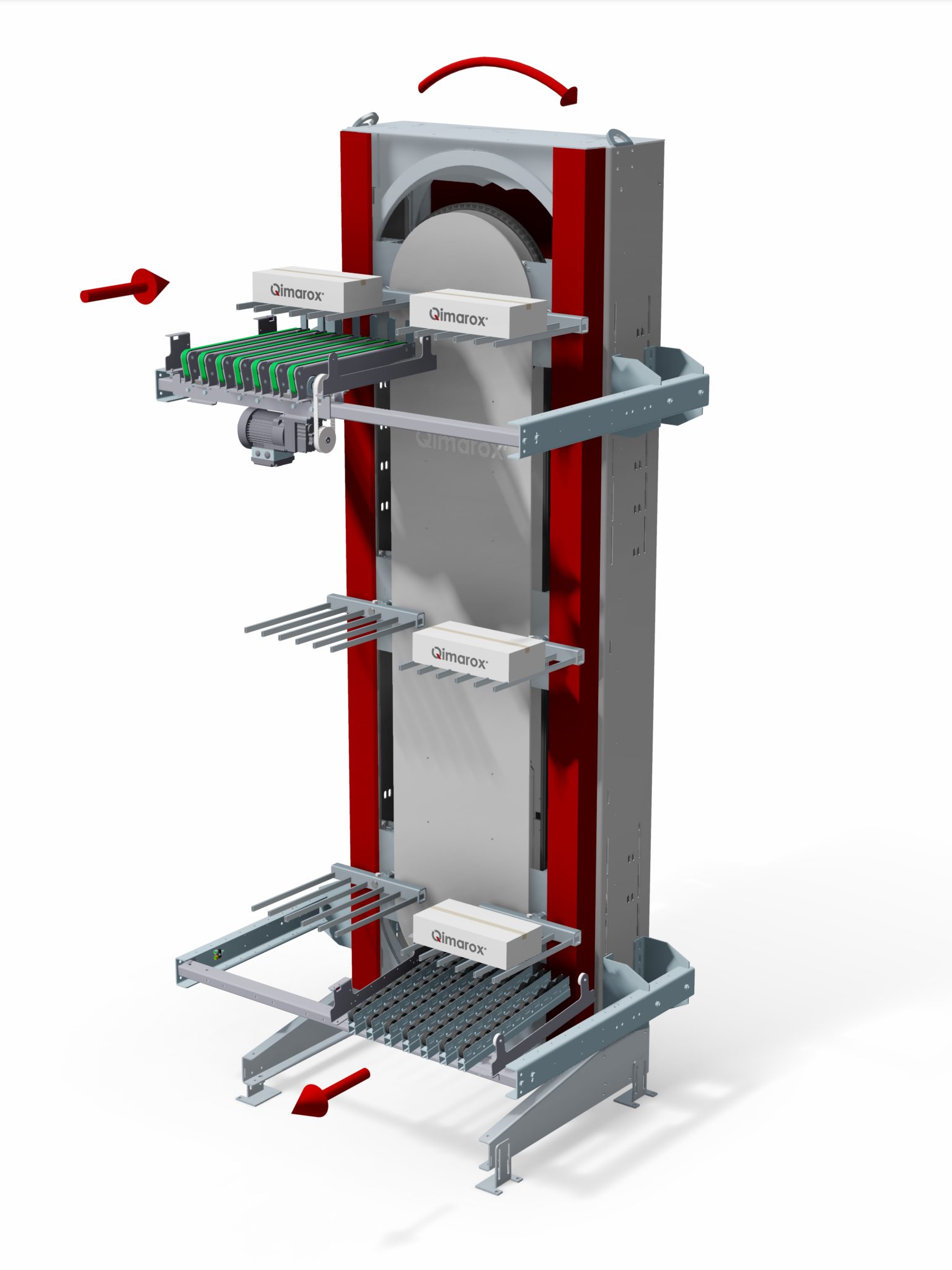

6G.MG

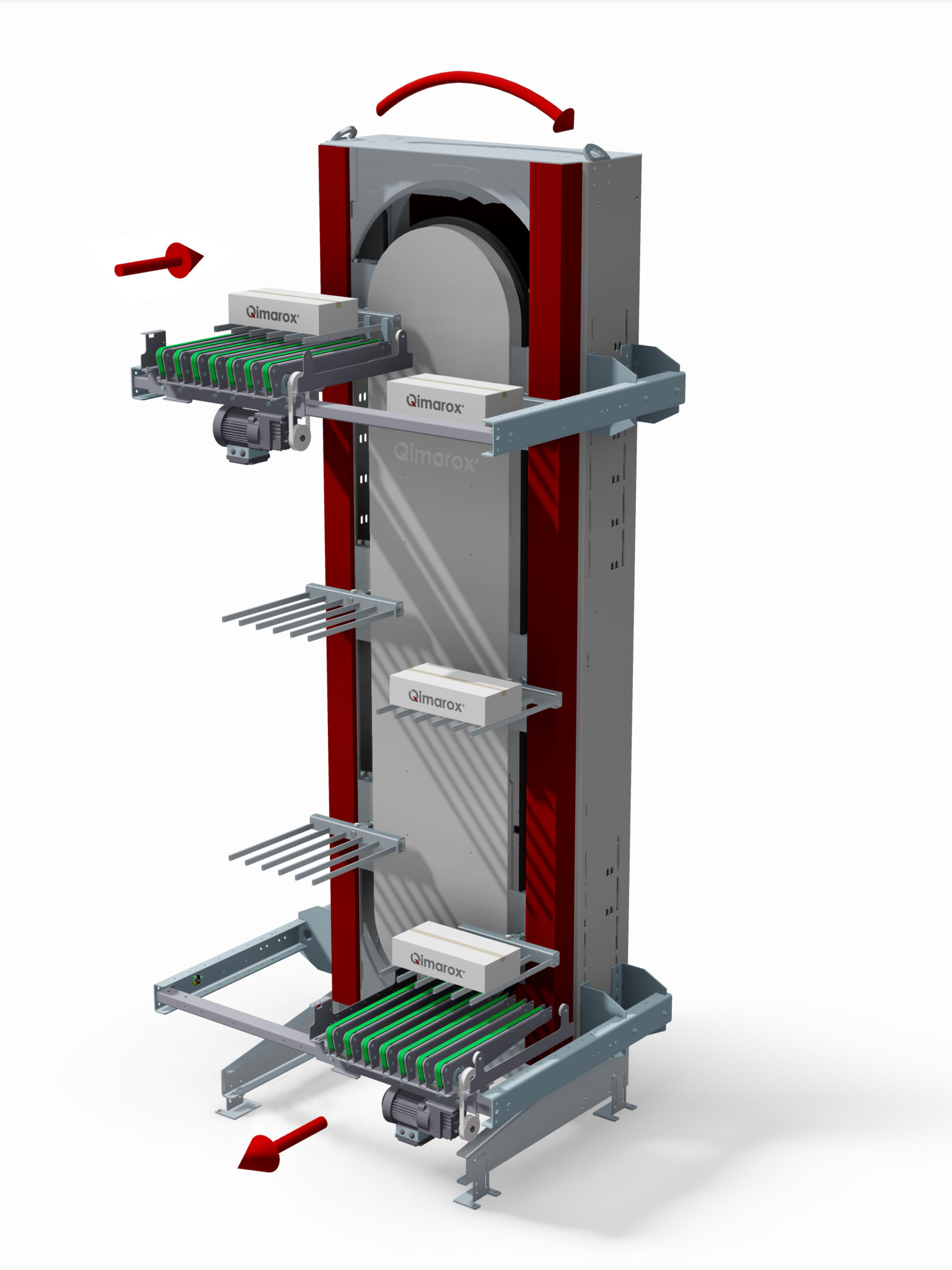

6G.MM

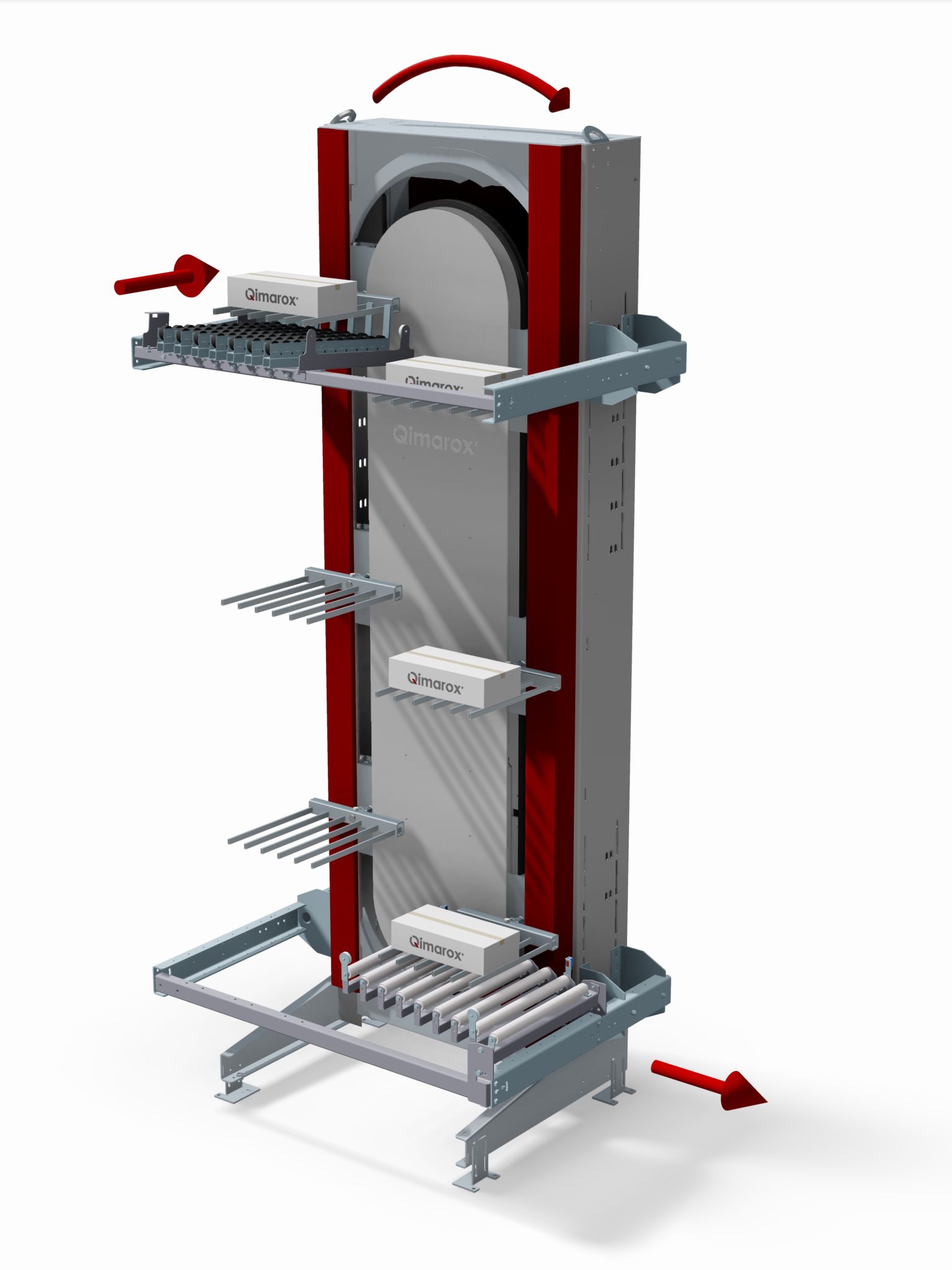

6H.GG

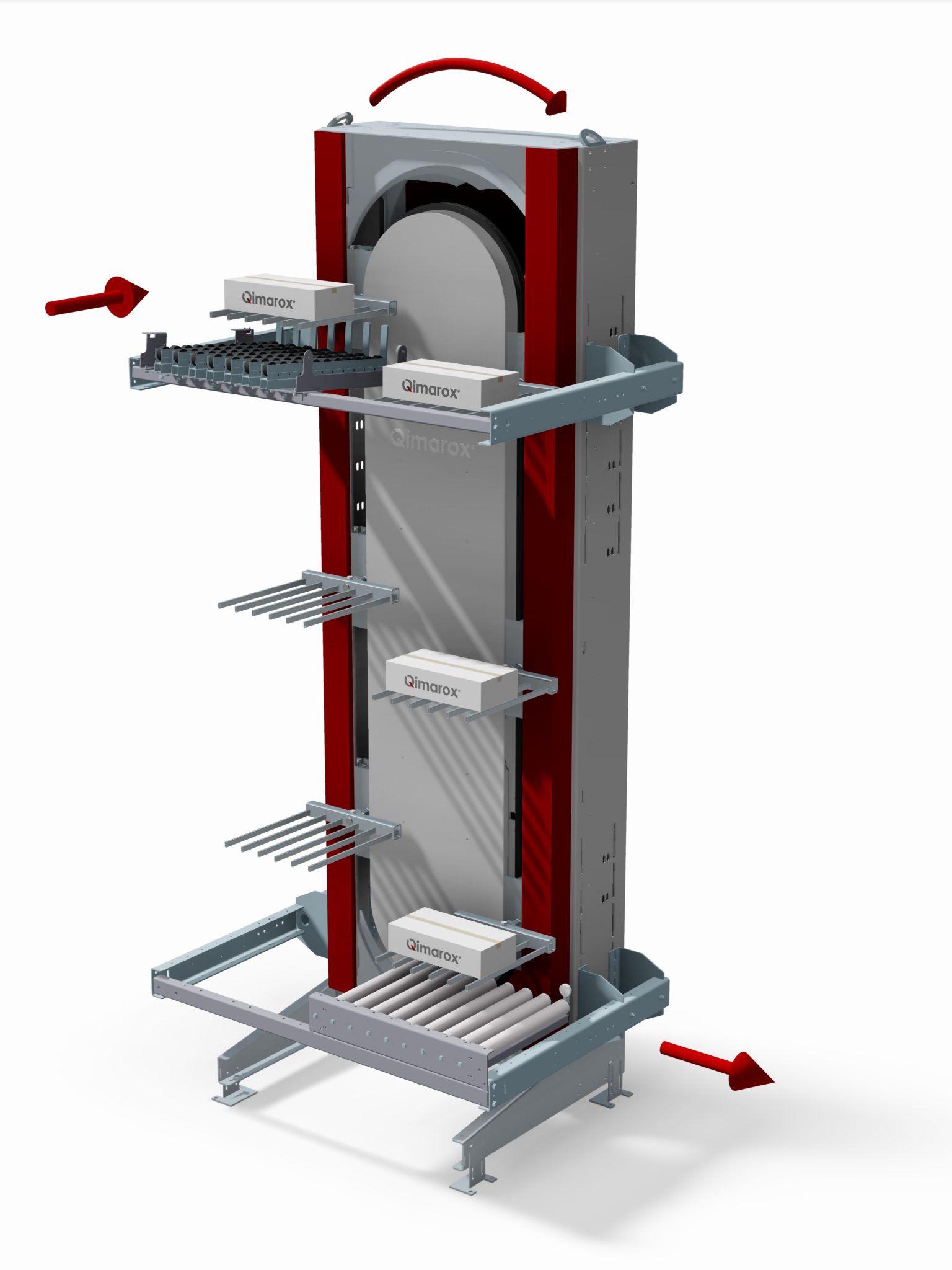

6H.GM

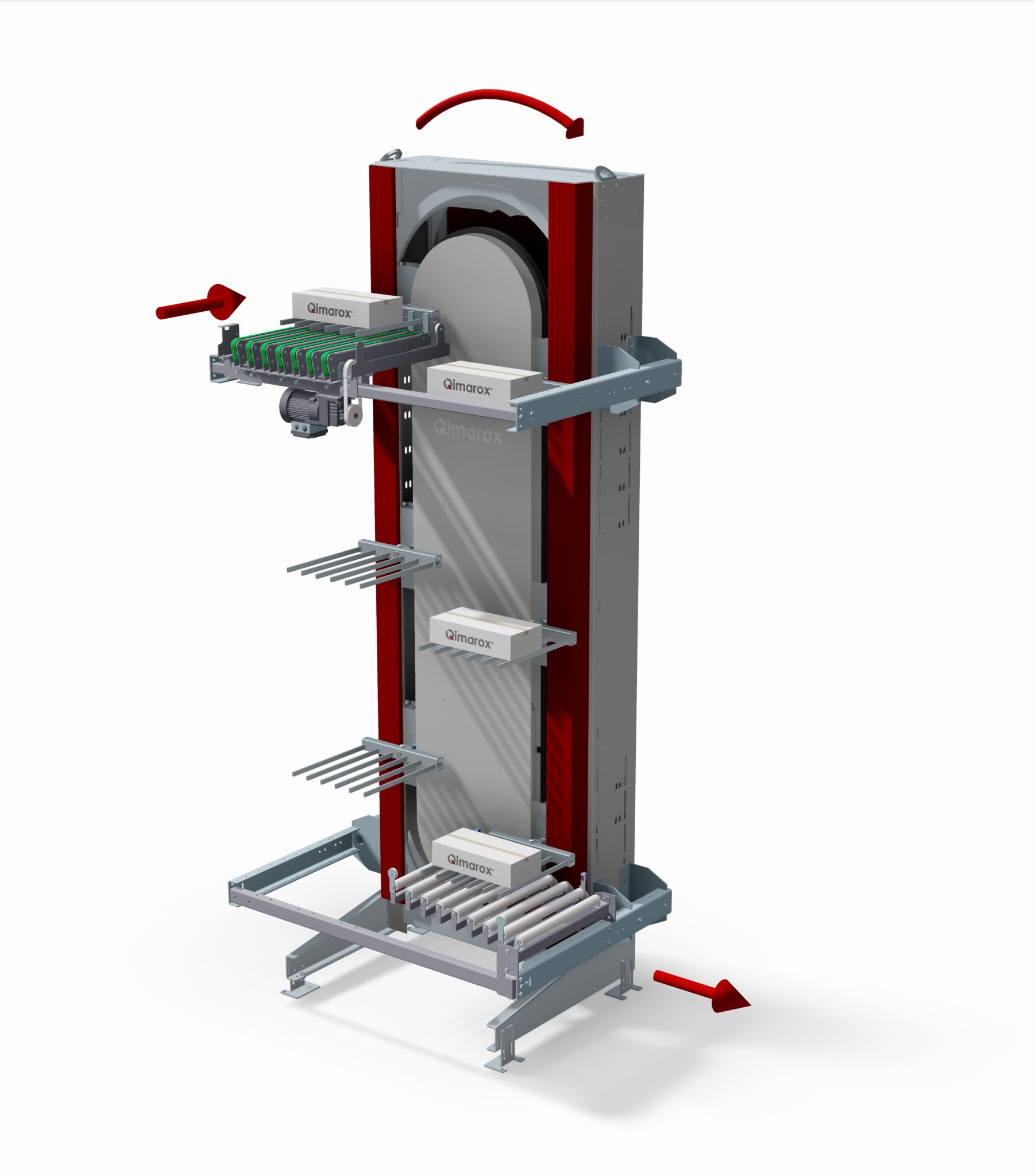

6H.MG

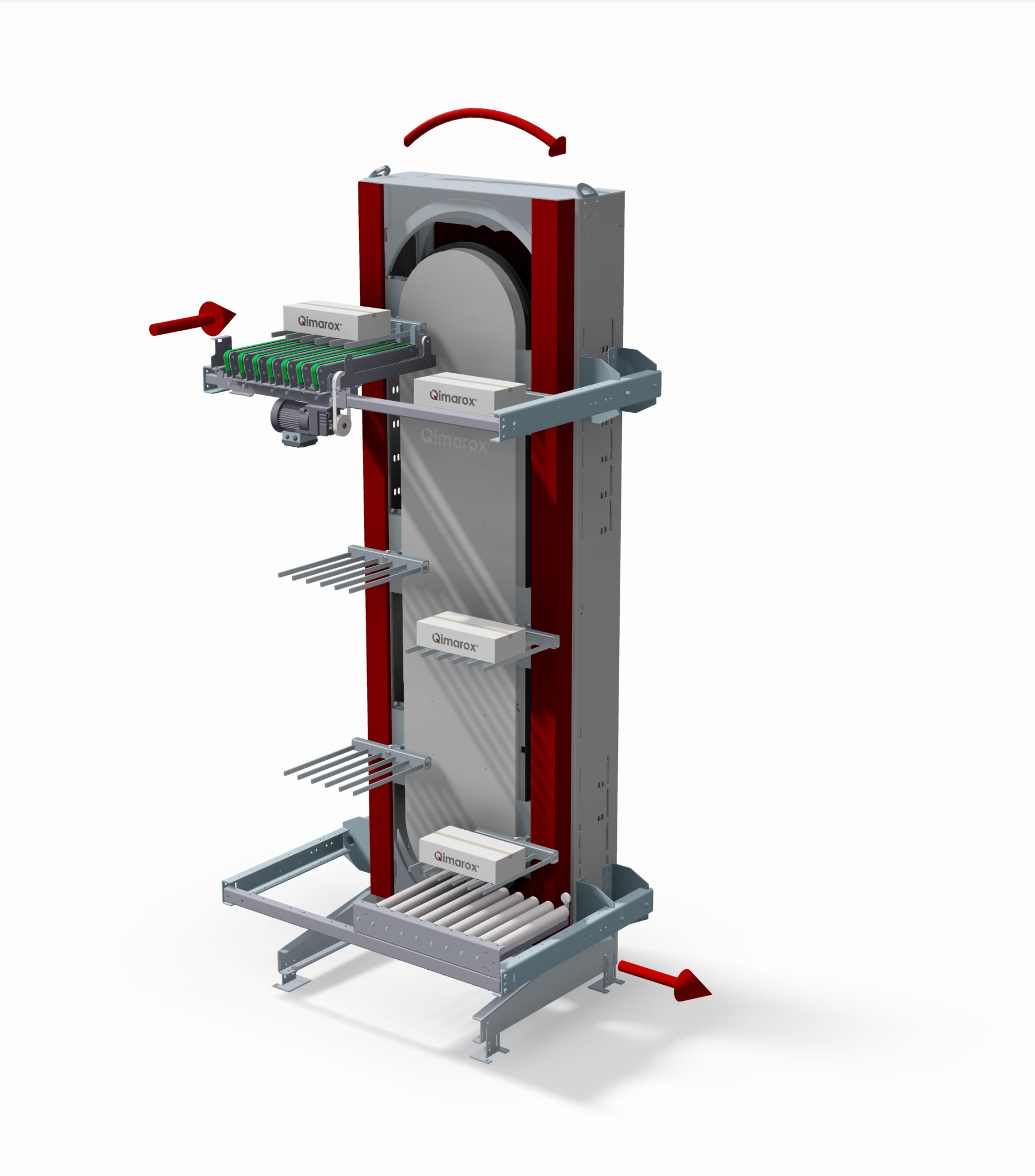

6H.MM

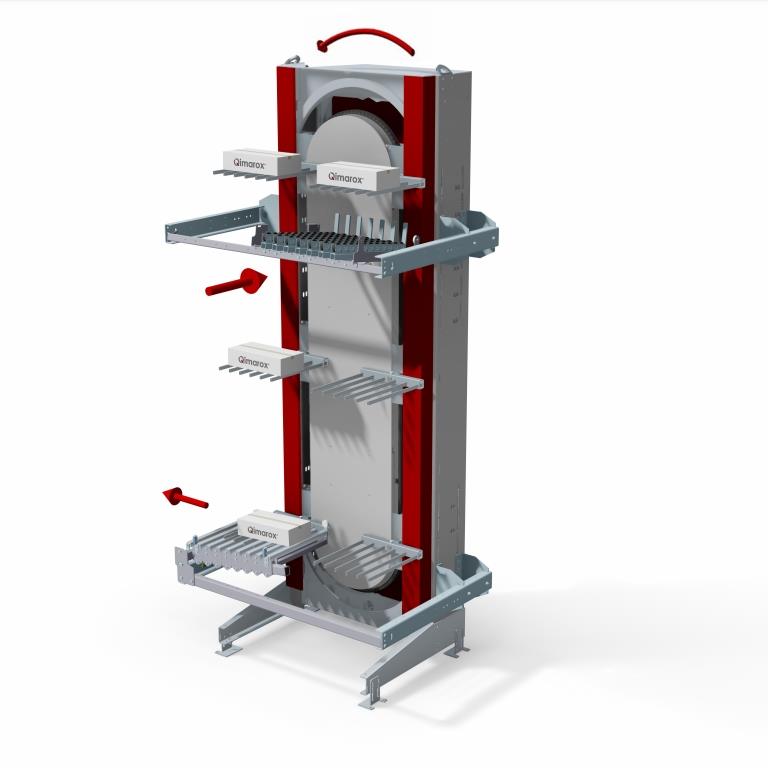

7E.GG

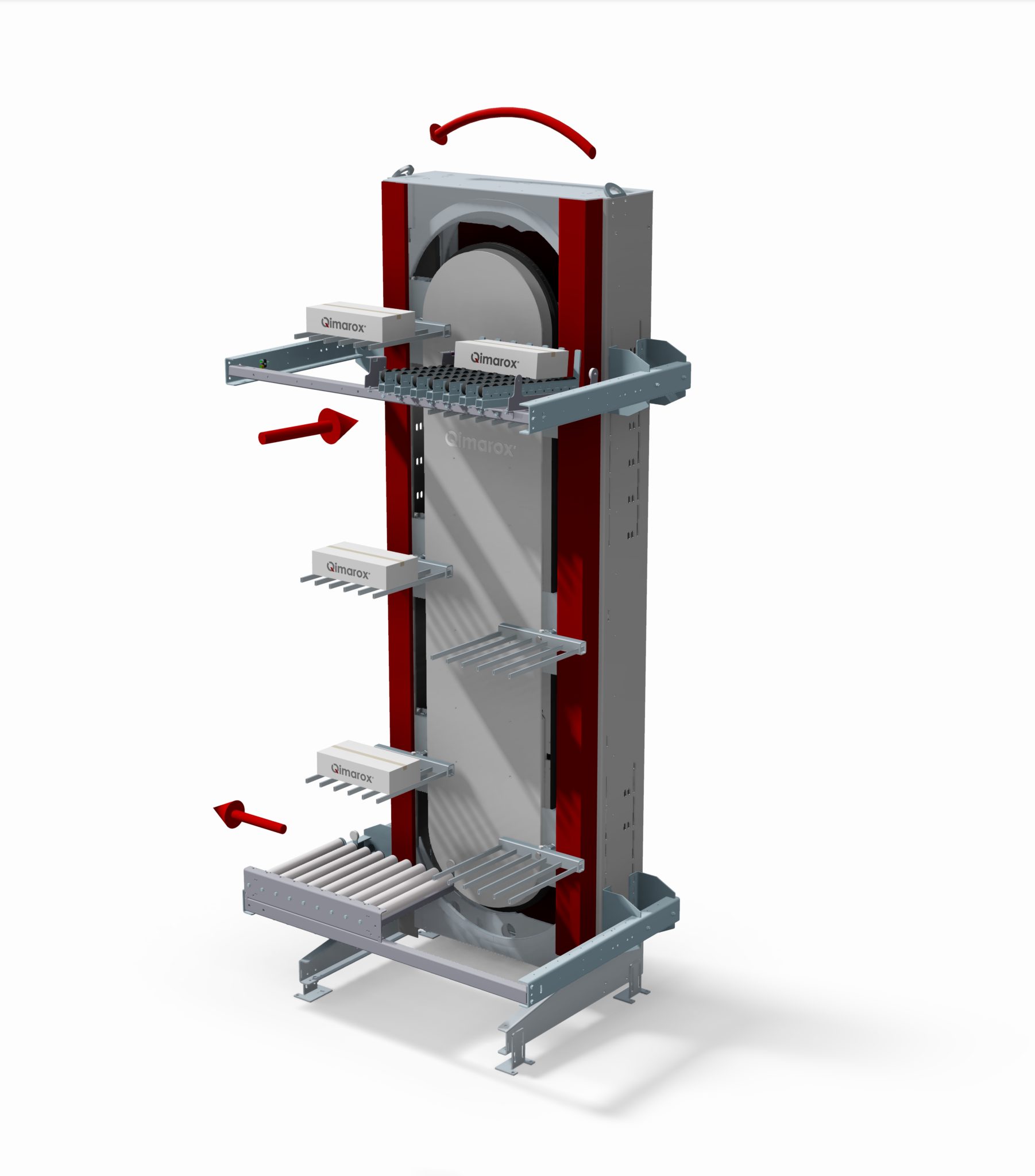

7E.GM

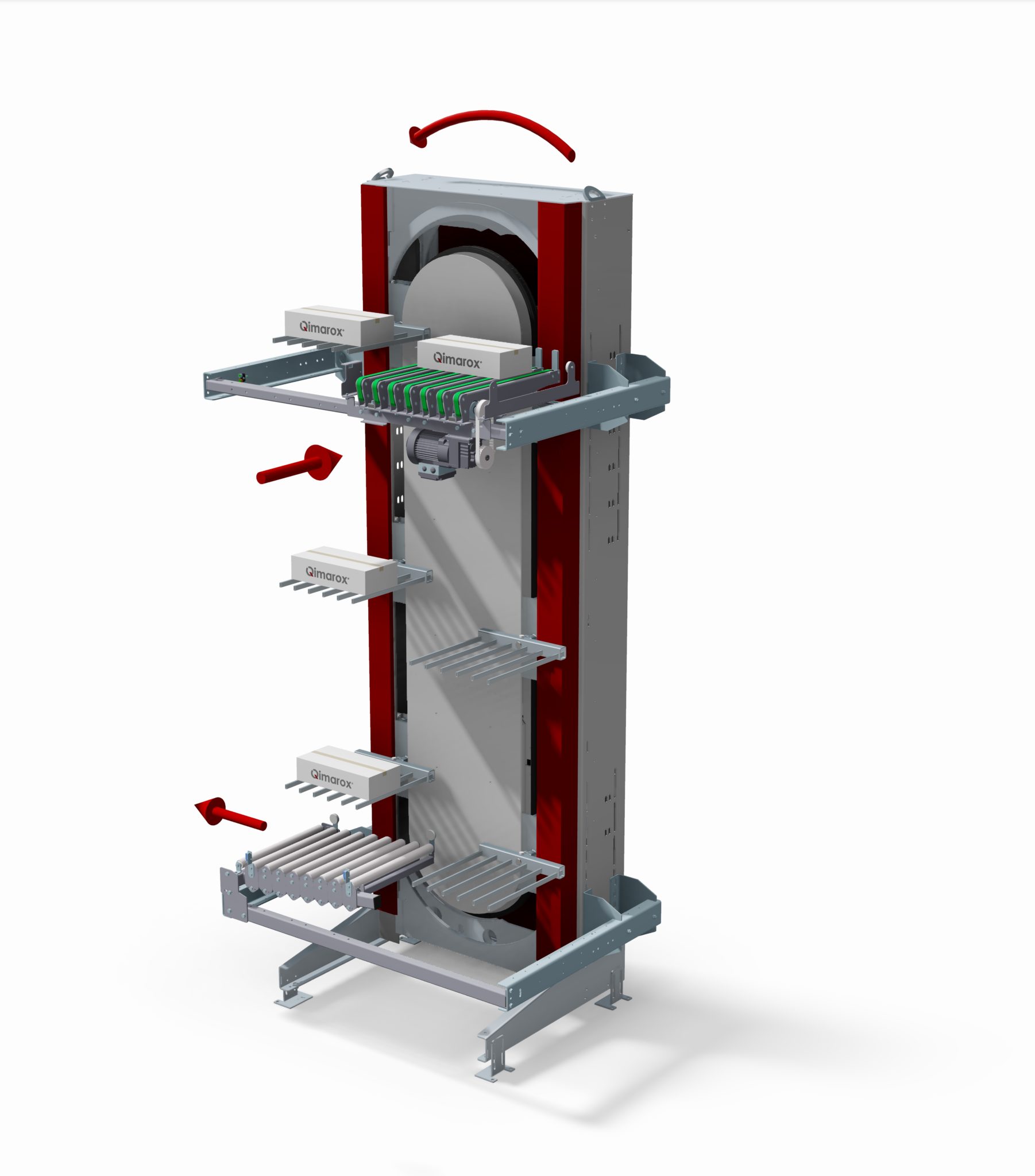

7E.MG

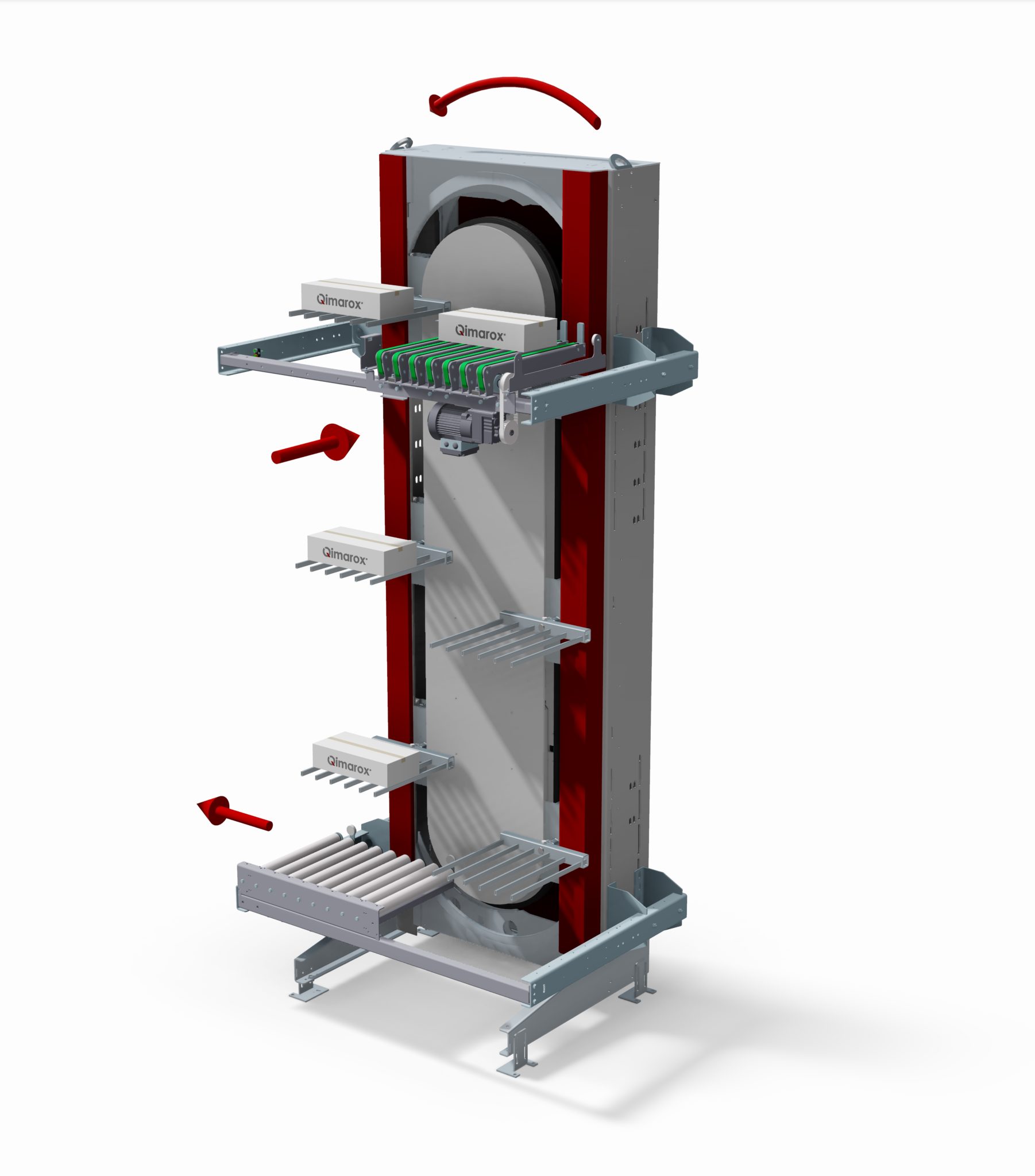

7E.MM

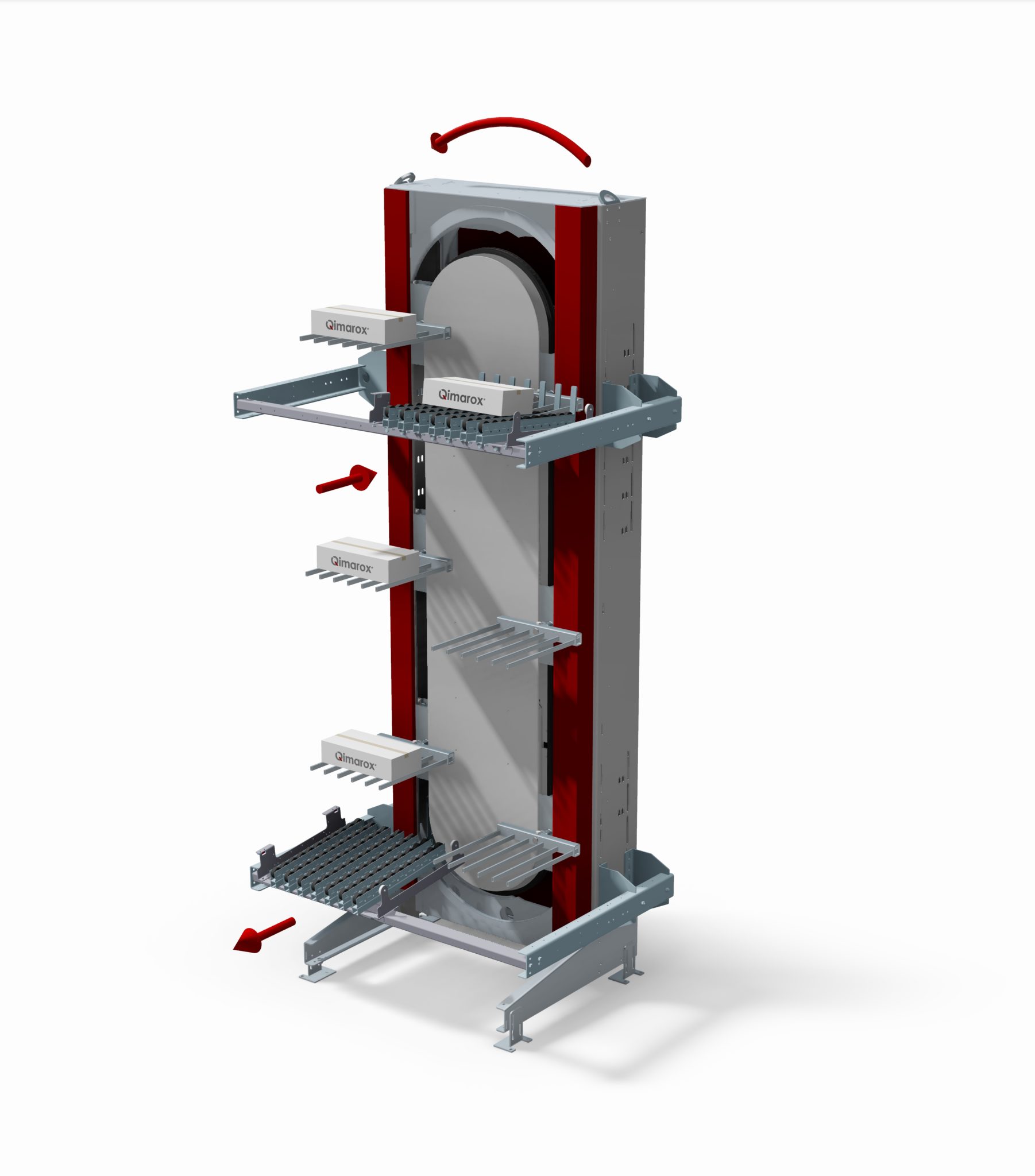

7F.GG

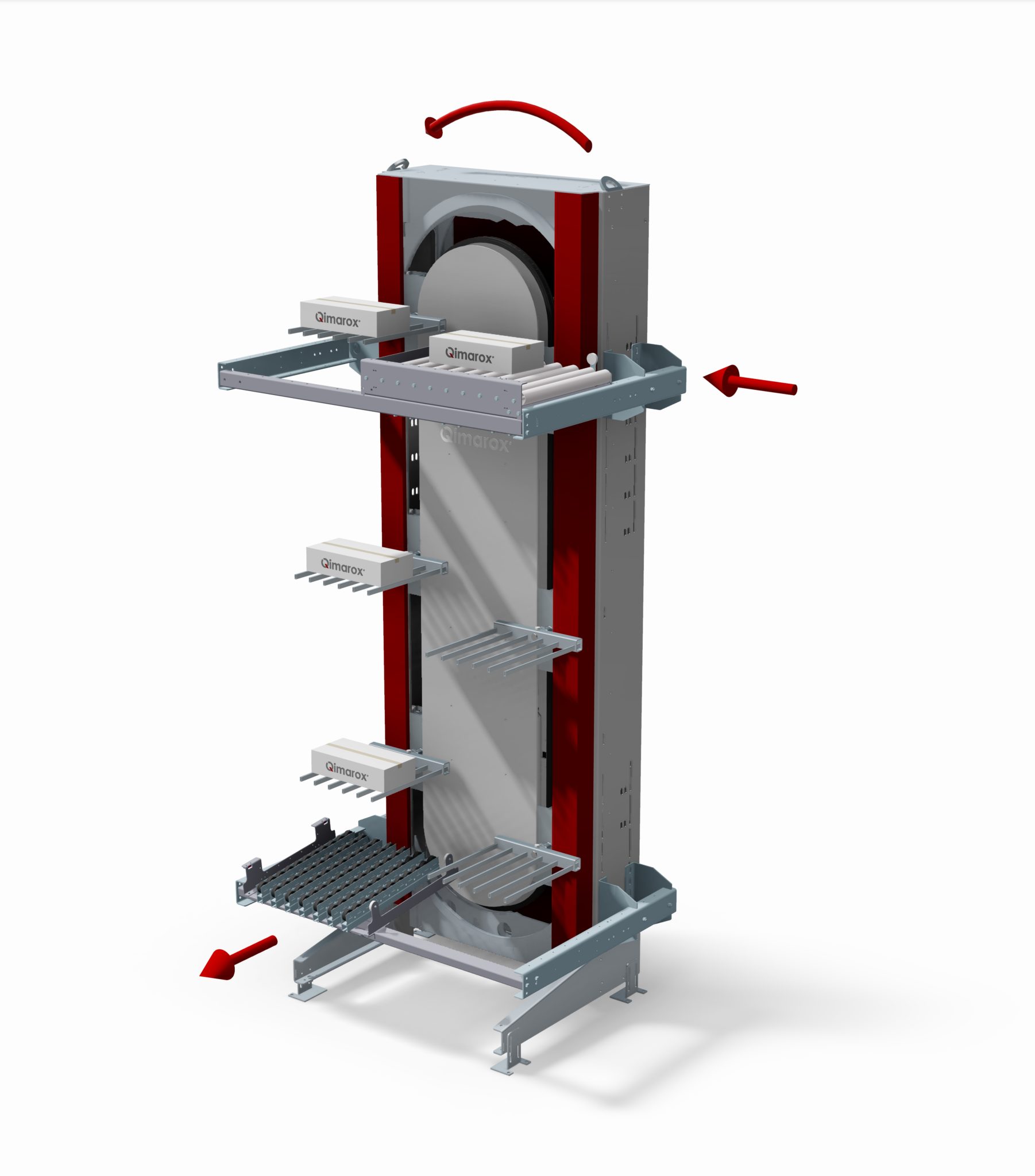

8F.MG

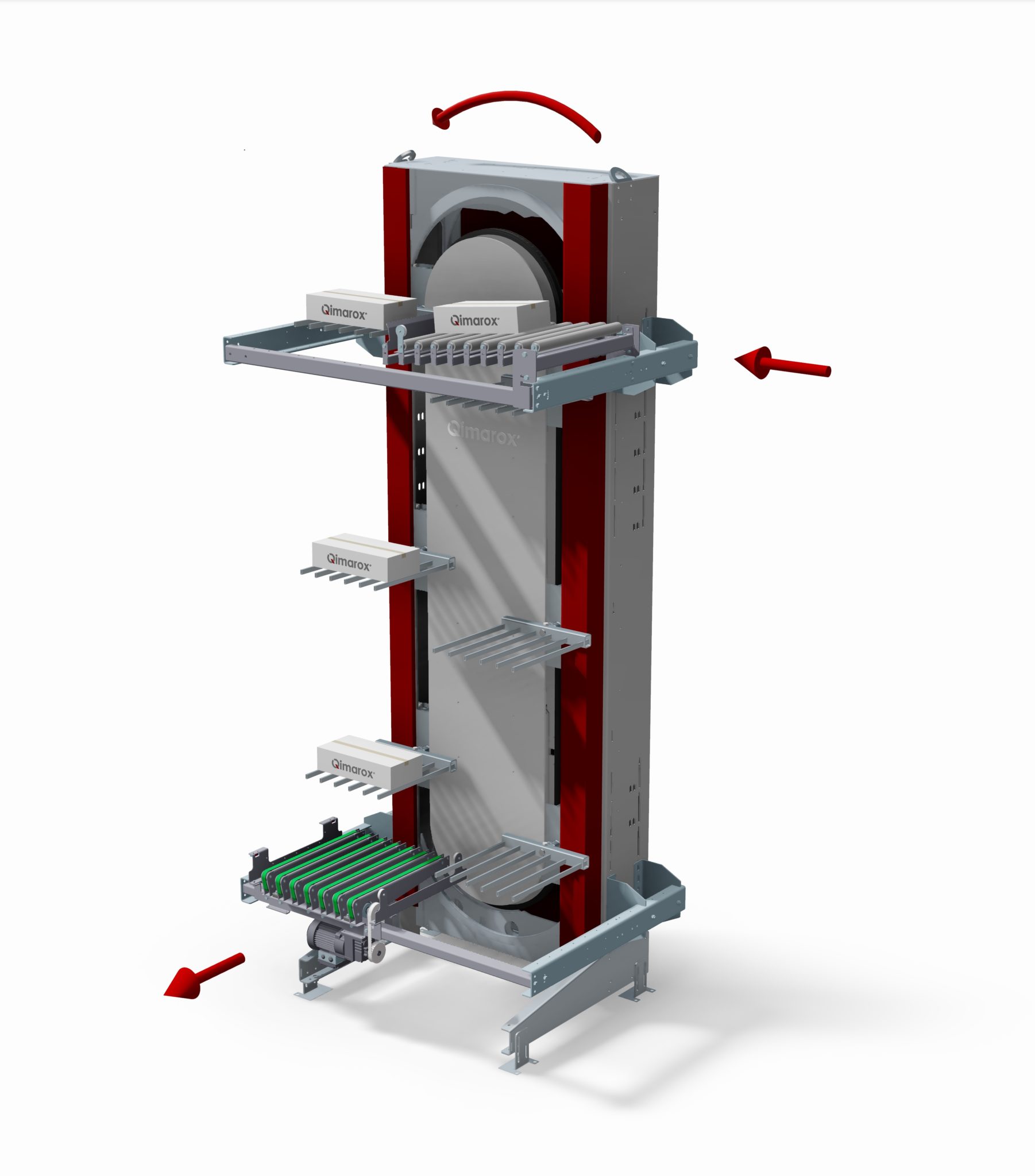

8F.GM

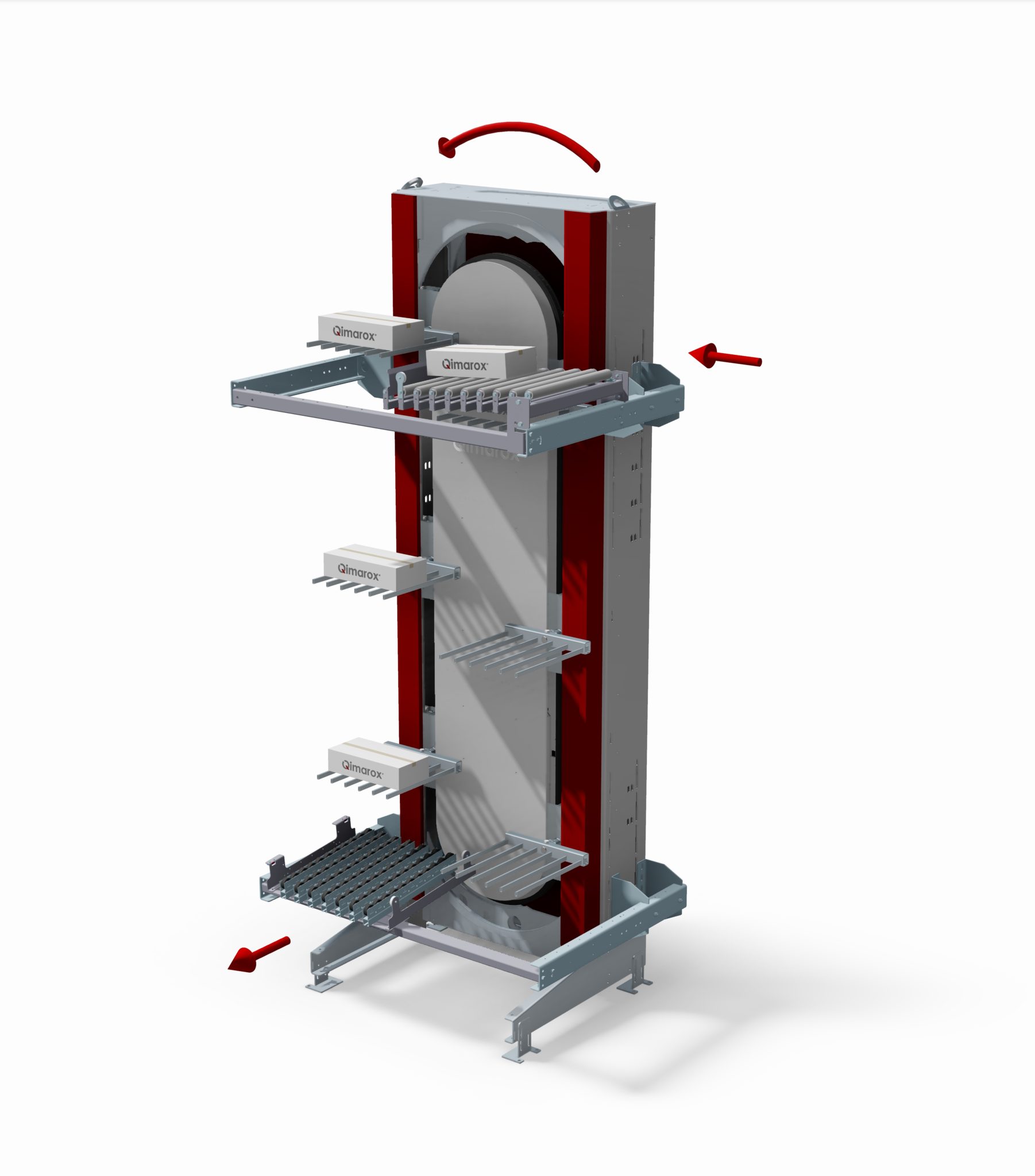

8F.GG

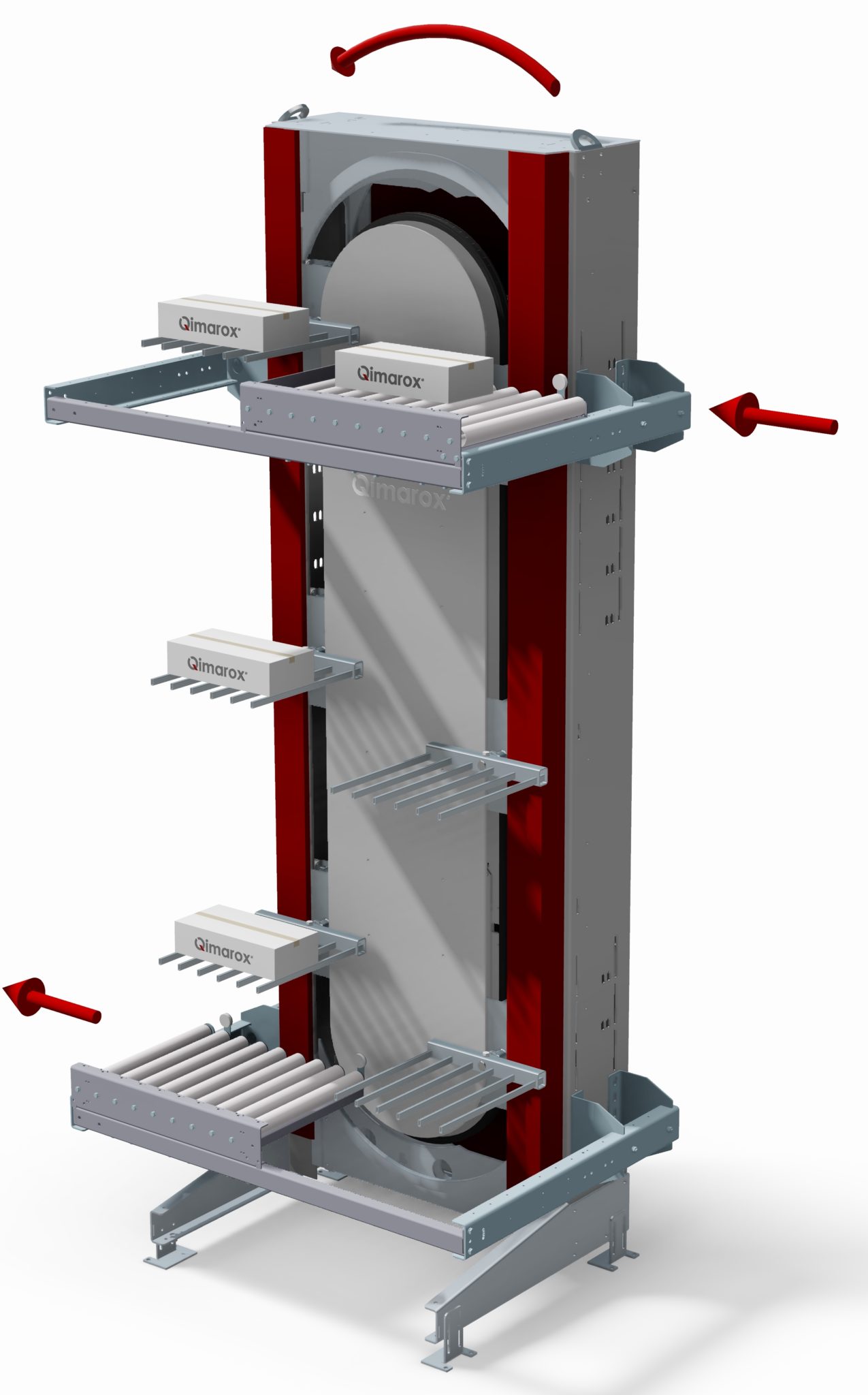

8E.MM

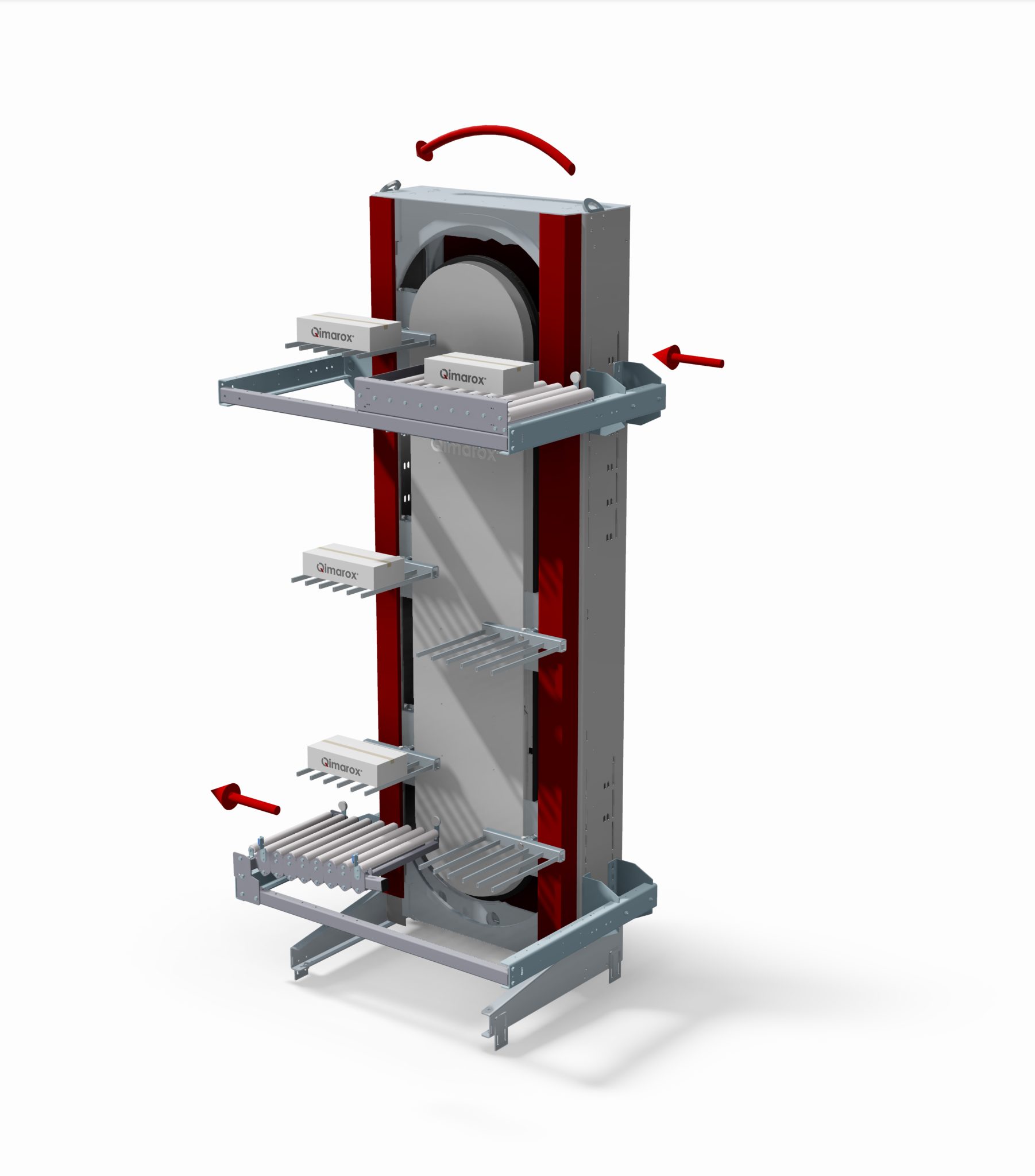

8E.MG

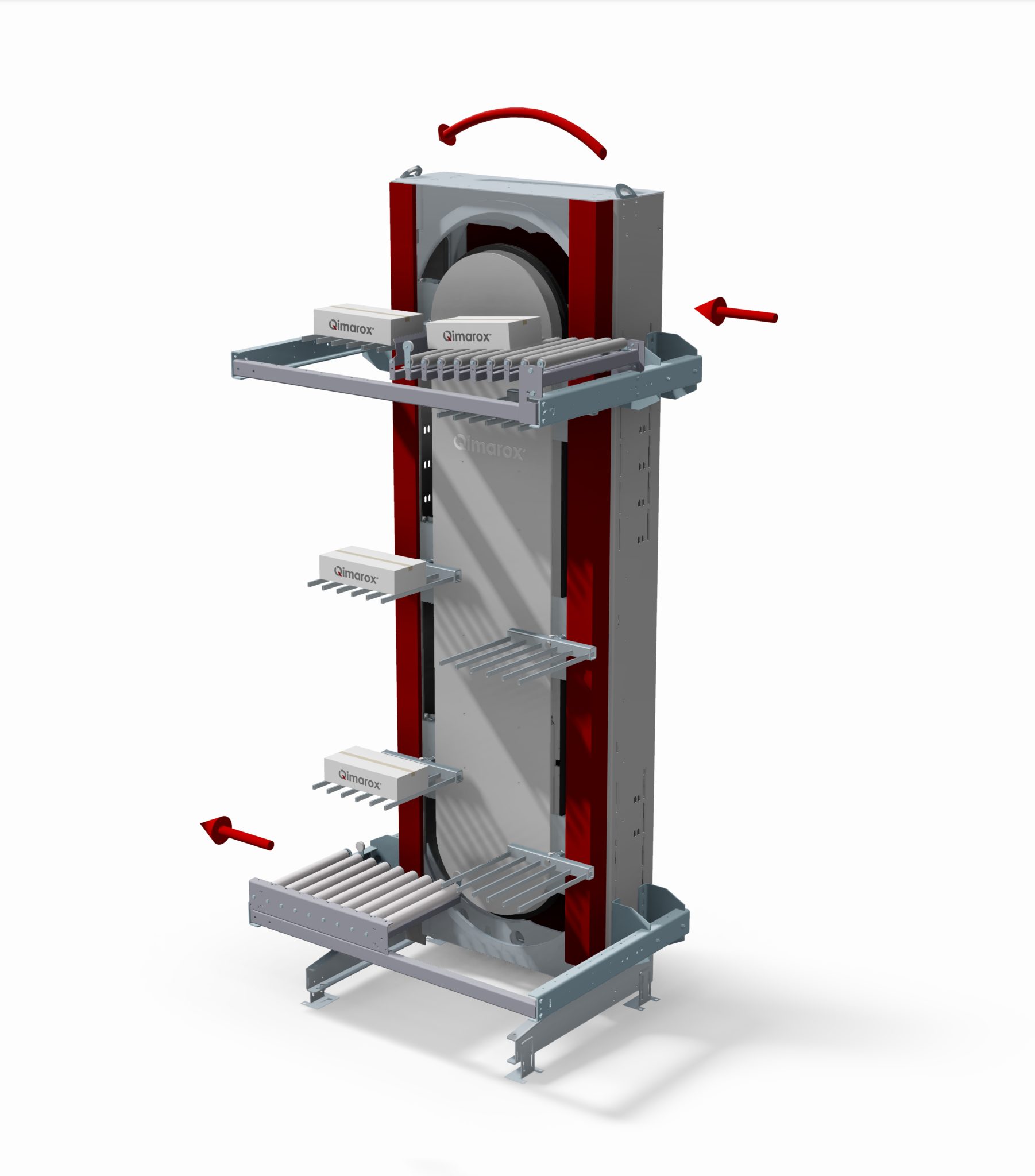

8E.GM

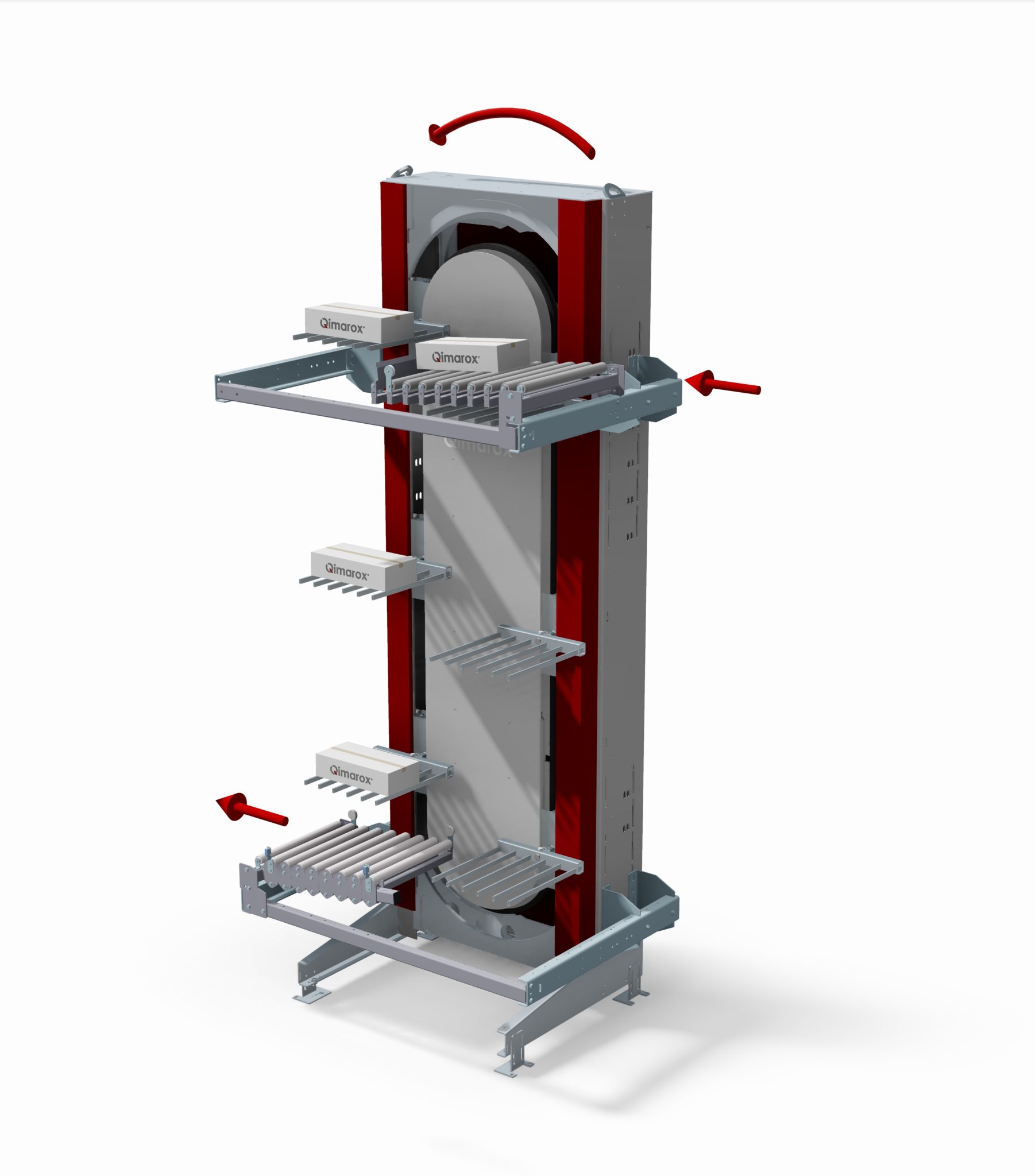

8E.GG

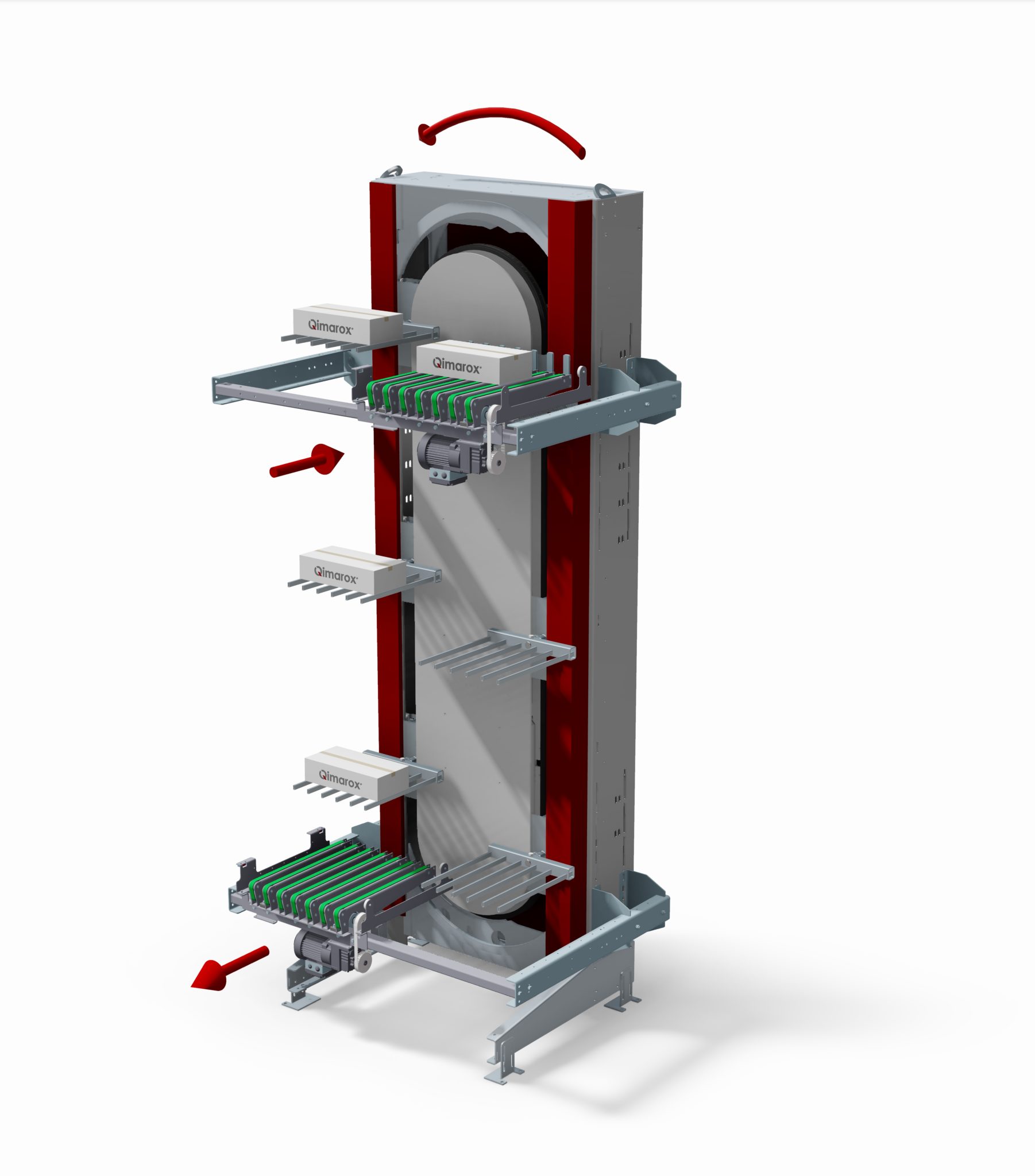

7F.MM

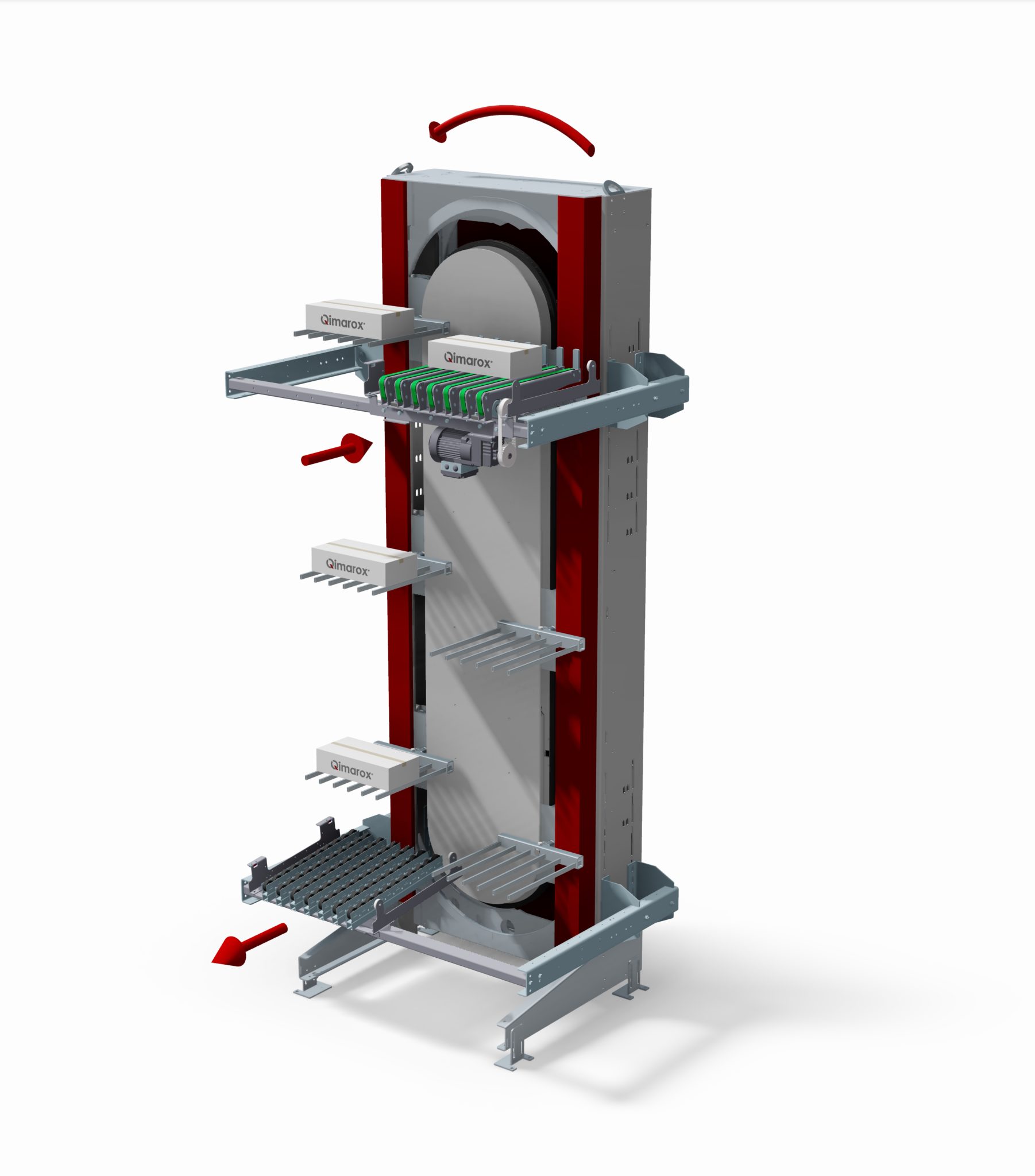

7F.MG

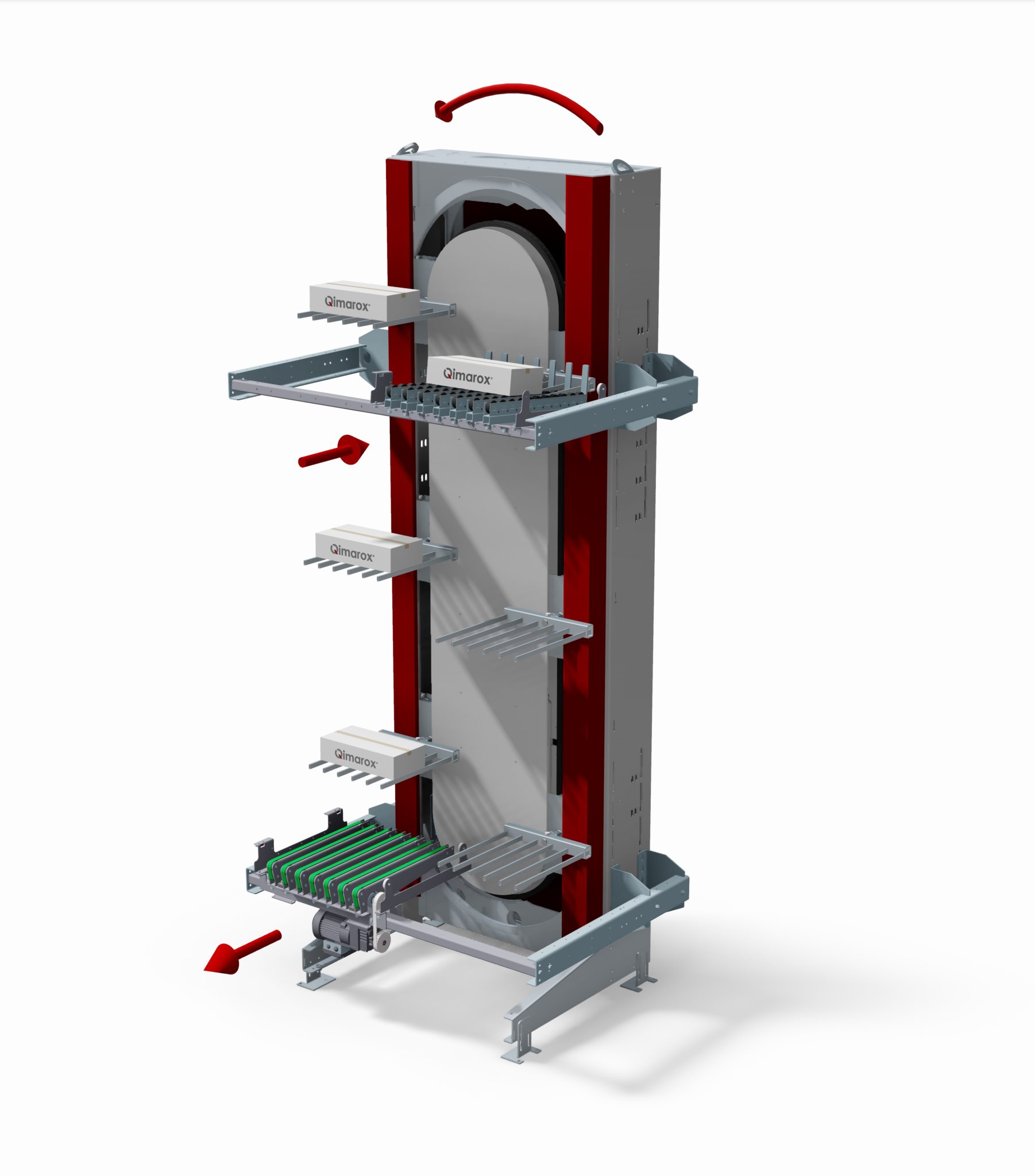

7F.GM

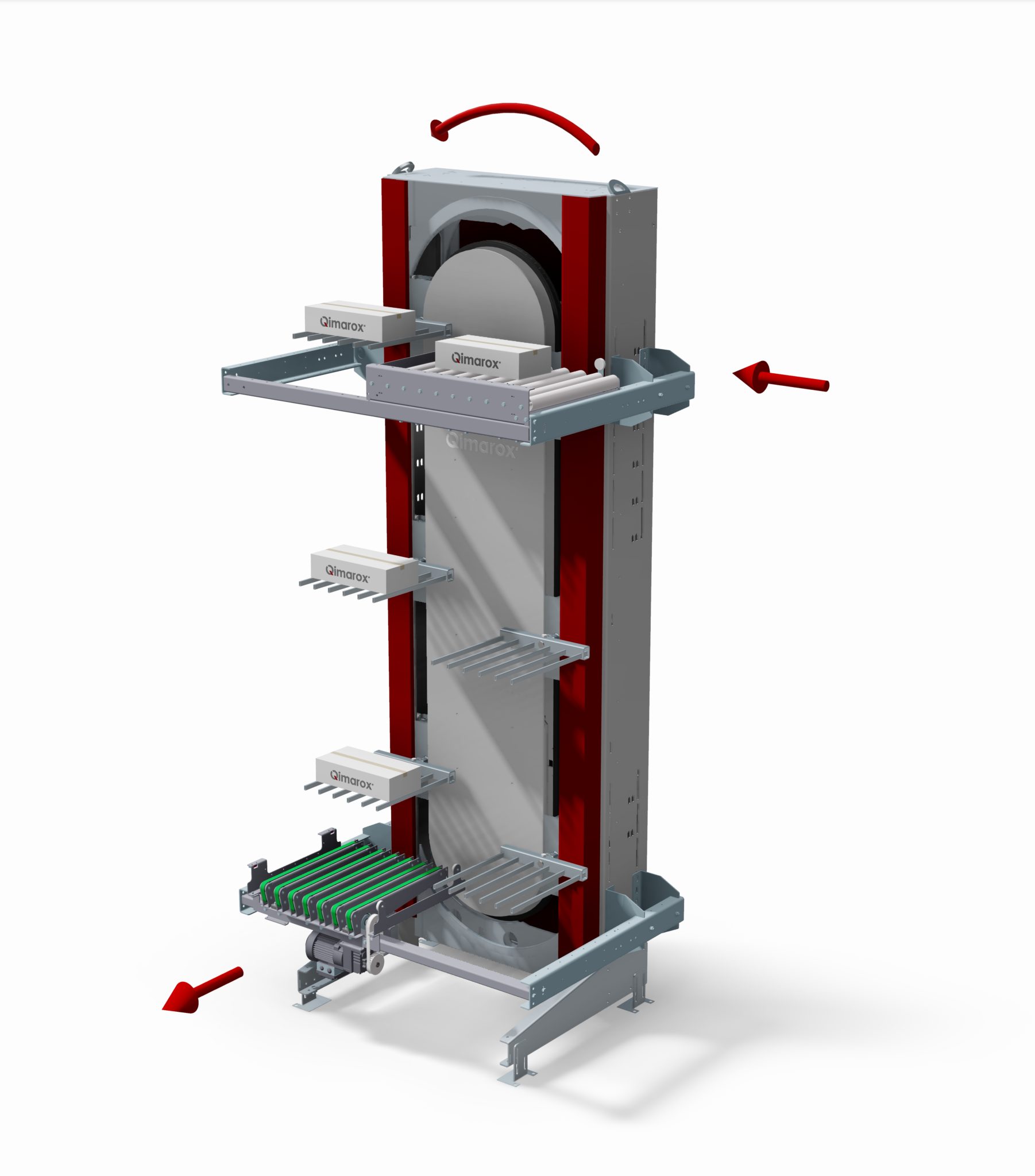

8F.MM

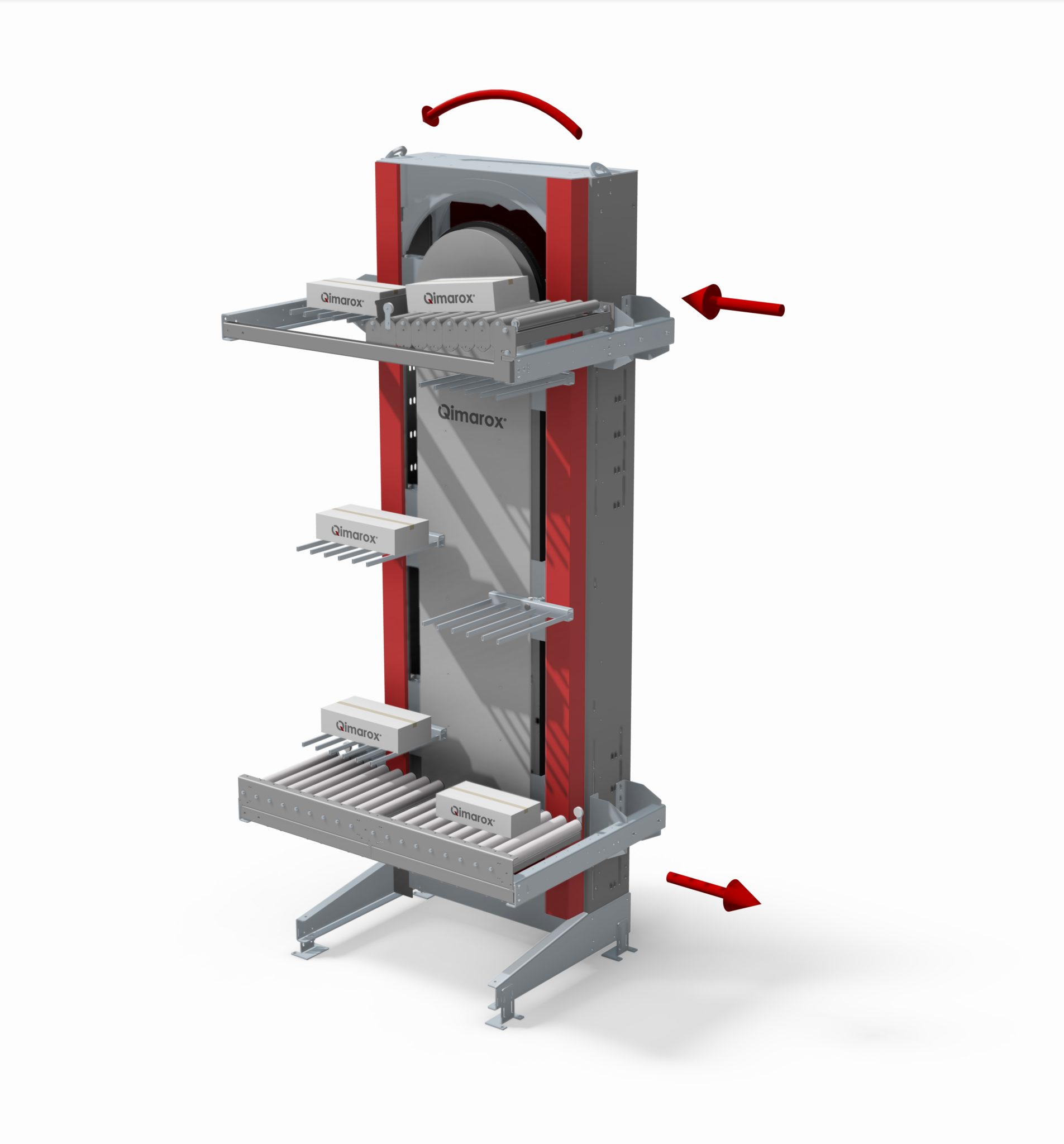

8H.GM
8H.MM

Algemeen
Documentatie leveranciers
Elektrisch schema
Folders
Handleidingen
Software
Tekeningen
Overig

Pictogram

Offerteaanvraag formulier Prorunner mk5 verticaal transporteur

1 bestand(en) 1.76 MB

Downloaden

Pictogram

Prorunner mk5 offerte aanvraag formulier

1 bestand(en) 1.76 MB

Downloaden

Pictogram

Interroll DriveControl gebruikershandleiding v1.1

1 bestand(en) 2.74 MB

Downloaden

Pictogram

Interroll Roller Drive EC5000

1 bestand(en) 3.11 MB

Downloaden

Pictogram

Interroll RollerDrive EC310 Gebruikershandleiding v3.1

1 bestand(en) 3.06 MB

Downloaden

Pictogram

Electrische schema's Prorunner mk5 & mk5-XL

1 bestand(en) 250 KB

Downloaden

Pictogram

Electrische schema's Prorunner mk5; mk5-XL - Sorteerbanen

1 bestand(en) 1 MB

Downloaden

Pictogram

Prorunner mk5 verticaal transporteur

1 bestand(en) 3.00 MB

Downloaden

Pictogram

Gebruikershandleiding Prorunner mk5 verticaaltransporteur

1 bestand(en) 13.46 MB

Downloaden

Pictogram

User manual Roller conveyor RDC prmk5

1 bestand(en) 3 MB

Downloaden

Pictogram

User manual gravity conveyor GC prmk5

1 bestand(en) 2 MB

Downloaden

Pictogram

User manual Multi belt conveyor MBC prmk5

1 bestand(en) 3 MB

Downloaden

Pictogram

User manual Roller conveyor BDC prmk5

1 bestand(en) 2 MB

Downloaden

Pictogram

Manual mounting mezzanine Prorunner mk5

1 bestand(en) 242.16 KB

Downloaden

Pictogram

User manual Belt conveyor BC1

1 bestand(en) 1.66 MB

Downloaden

Pictogram

Software Prorunner mk5 encoder Siemens V4

1 bestand(en) 6.68 MB

Downloaden

Pictogram

Prorunner mk5 verticaal transporteur software Encoder V4.1

1 bestand(en) 2.86 MB

Downloaden

Pictogram

.dwg Lay-out Prorunner mk5 in- en uitvoertransporteurs

1 bestand(en) 478.65 KB

Downloaden

Pictogram

.dwg Lay-out Prorunner mk5 Verticaal transporteur

1 bestand(en) 2.56 MB

Downloaden

Pictogram

.step bestanden Prorunner mk5 verticaal transporteur

1 bestand(en) 1.96 MB

Downloaden

Pictogram

.step bestanden Prorunner mk5-XL verticaal transporteur

1 bestand(en) 1.88 MB

Downloaden

Pictogram

.dwg Lay-out Prorunner mk5 kolom

1 bestand(en) 222.77 KB

Downloaden

Pictogram

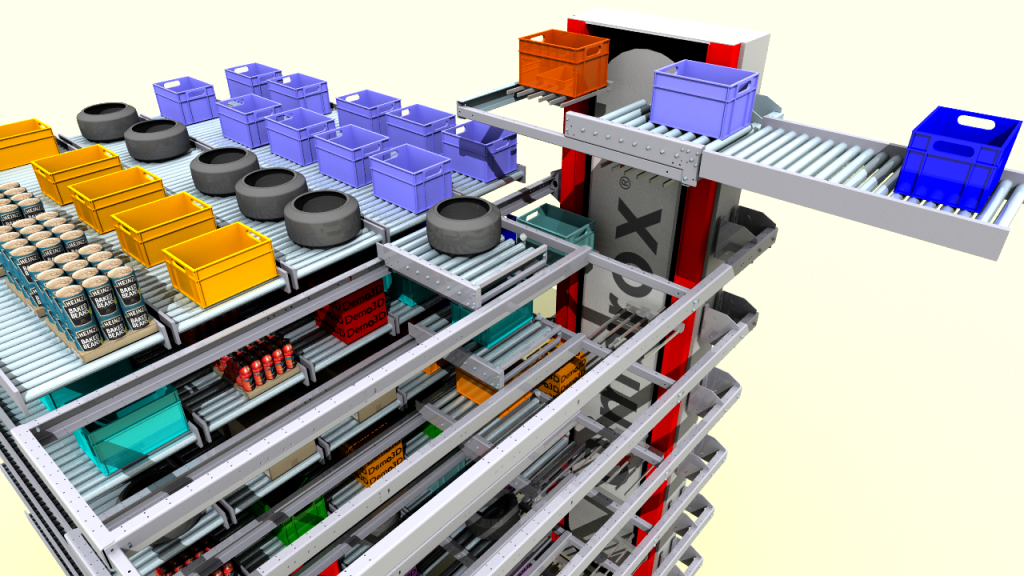

Demo 3D Vertical Conveyors

1 bestand(en) 10.96 MB

Downloaden

Pictogram

Software bloc Prorunner mk5 Siemens V4

1 bestand(en) 3.55 MB

Downloaden


Dit product is beschermd door een of meer patenten. Ga voor informatie naar mk5patents.qimarox.com.
  • Prorunner mk5 lift
  • Prorunner mk5 liftconveyor
  • qimarox Verticaal transporteur - Prorunner mk5
  • vertical conveyor sorter - Prorunner mk5 qimarox
  • buffersysteem verticaal transporteur
  • Verticaaltransporteur - Prorunner mk5
  • buffer systeem prorunner mk5
  • Verticaal transporteur Prorunner qimarox mk5
  • qimarox Verticaaltransporteur Prorunner mk5
  • Verticaaltransporteur qimarox - Prorunner mk5
  • productstroom bewegende transportbaan
  • Verticaaltransporteur - Prorunner mk5 qimarox
  • Verticaal transporteur - Prorunner mk5 mhs
  • Verticaal transporteur qimarox - Prorunner mk5
  • Prorunner mk5 lift
  • Prorunner mk5 liftconveyor
  • qimarox Verticaal transporteur - Prorunner mk5
  • vertical conveyor sorter - Prorunner mk5 qimarox
  • buffersysteem verticaal transporteur
  • Verticaaltransporteur - Prorunner mk5
  • buffer systeem prorunner mk5
  • Verticaal transporteur Prorunner qimarox mk5
  • qimarox Verticaaltransporteur Prorunner mk5
  • Verticaaltransporteur qimarox - Prorunner mk5
  • productstroom bewegende transportbaan
  • Verticaaltransporteur - Prorunner mk5 qimarox
  • Verticaal transporteur - Prorunner mk5 mhs
  • Verticaal transporteur qimarox - Prorunner mk5

Product video

Gerelateerde producten

Product lift - Prorunner mk1

Product lift - Prorunner mk1

De Prorunner mk1 is een discontinue productlift die uitblinkt in robuustheid en nauwelijks onderhoud vergt. Door gebruik te maken van een vlakke tandriem is de Prorunner mk1 volledig geruisloos in [...]

Klik hier

Gerelateerde toepassingen

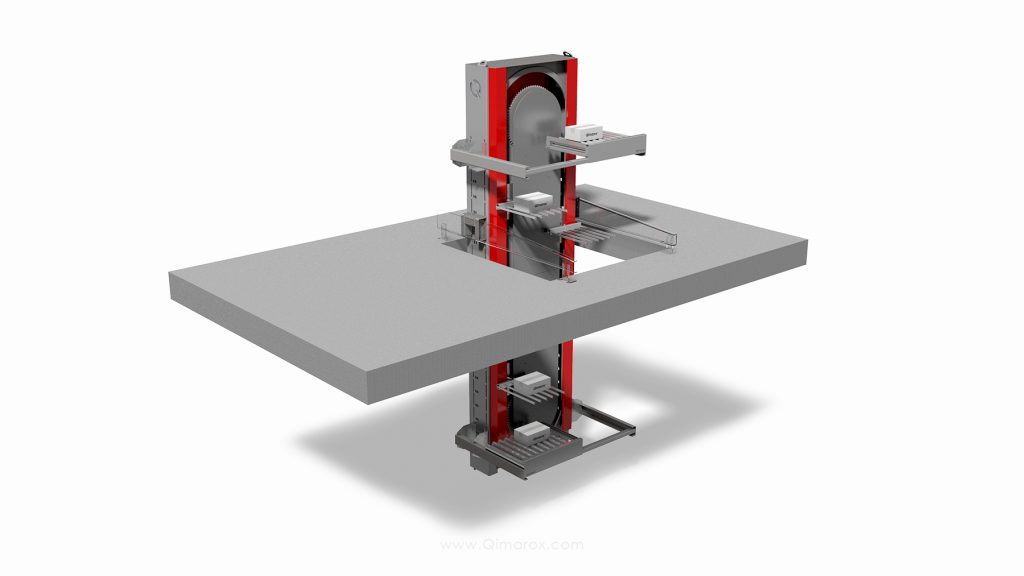

Hangende verticaal transporteur

Hangende verticaal transporteur

Hangende verticaal transporteur - Prorunner mk5 De Prorunner mk5 is multi functioneel inzetbaar. Dat wil zeggen dat hij op meerdere manieren toegepast kan worden. Een van de unieke toepassingen [...]

Klik hier

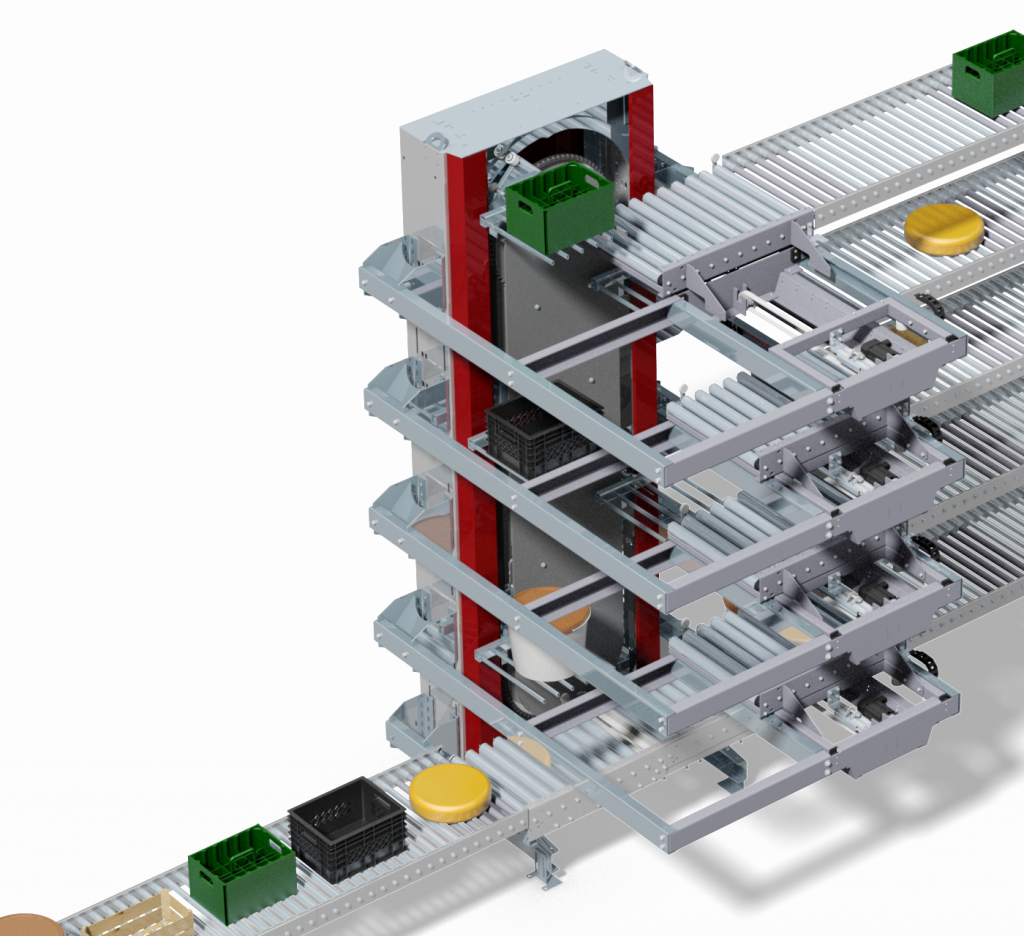

Verticale sorter - Prorunner mk5

Verticale sorter - Prorunner mk5

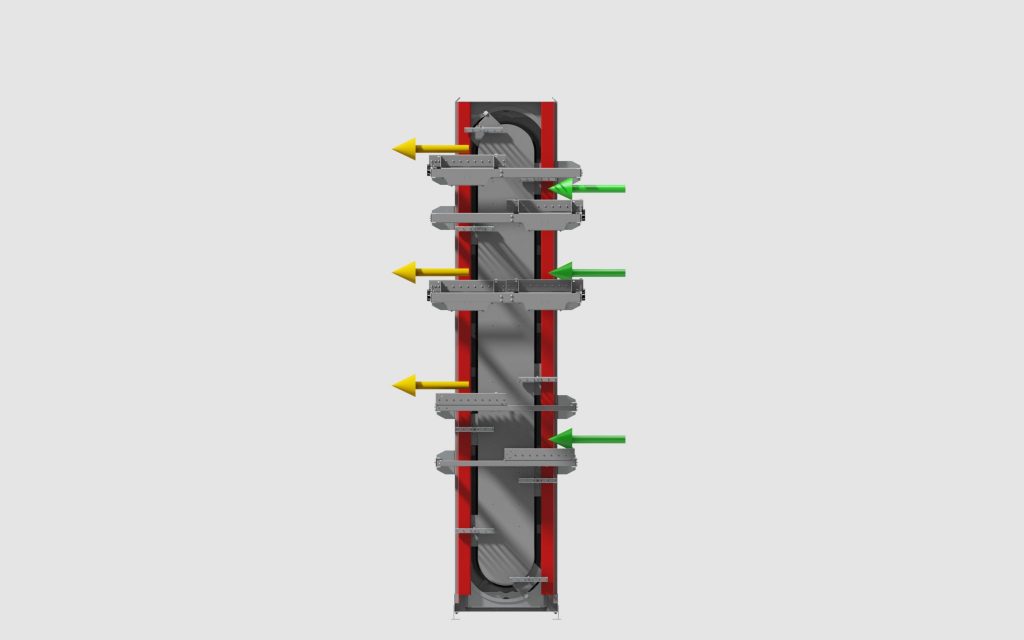

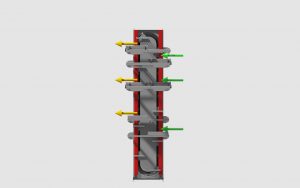

Met de standaard Prorunner mk5 verticaal transporteur is het mogelijk om een verticaal sorteerder te configureren door het toevoegen van bewegende transporteurs. Dit maakt het mogelijk om op elk gewenst [...]

Klik hier

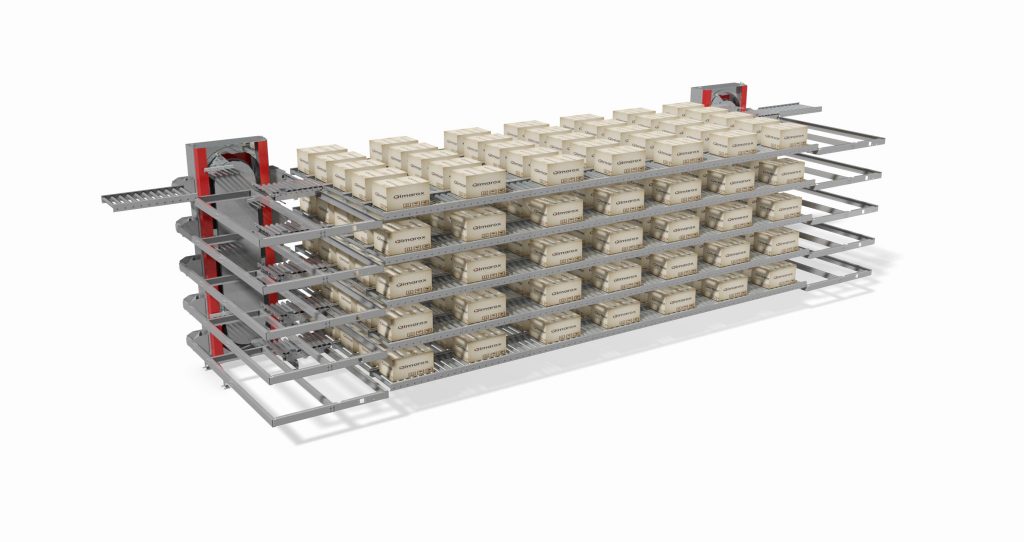

buffersysteem verticaal transporteur

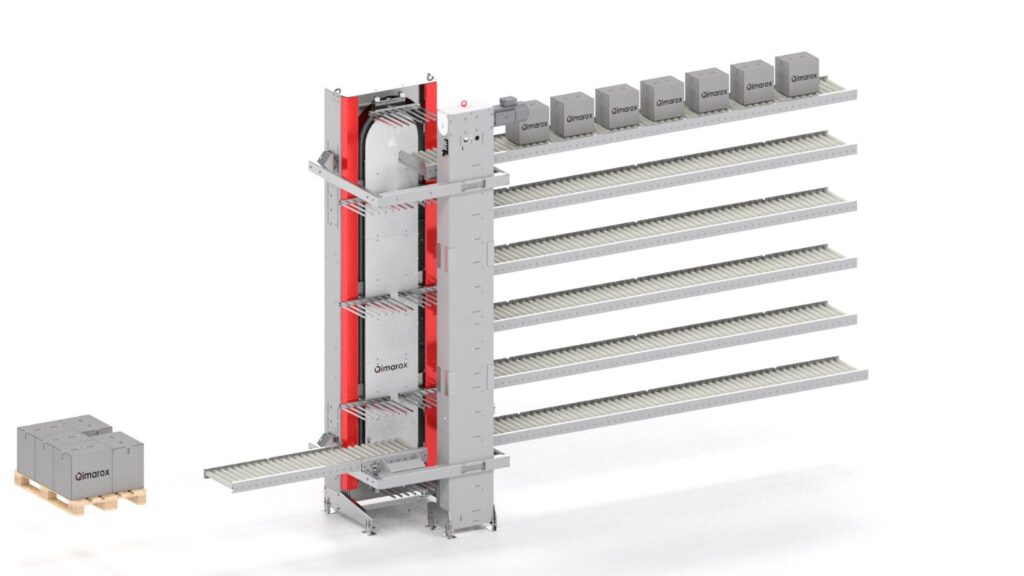

Bufferen - Prorunner mk5

Buffersysteem verticaal transporteur - Pro runner mk5 De Prorunner mk5 verticaal transporteur kan worden ingezet om een buffersysteem te configureren door het toevoegen van extra dragers aan de verticale beweging. [...]

Klik hier
buffer systeem prorunner mk5

Buffer systeem - Prorunner mk5

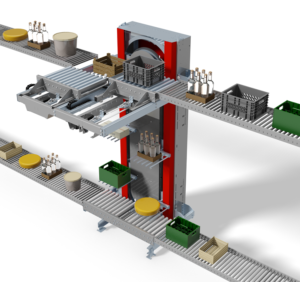

De mogelijkheid om bewegende transportbanen toe te voegen aan de verticale beweging geeft veel flexibiliteit in het configureren van uw eigen oplossing. Als er een verticaal transporteur wordt gebruikt om [...]
