Prorunner mk10-HD

De Prorunner mk10-HD is een stevige palletlift die het pallettransport binnen uw faciliteit kan automatiseren. De lift kan pallets omhoog en omlaag verplaatsen naar het gewenste niveau van uw installatie. […]

Offerte aanvragen

Beschrijving
Specificaties
Configuraties
Belangrijkste voordelen
Downloads

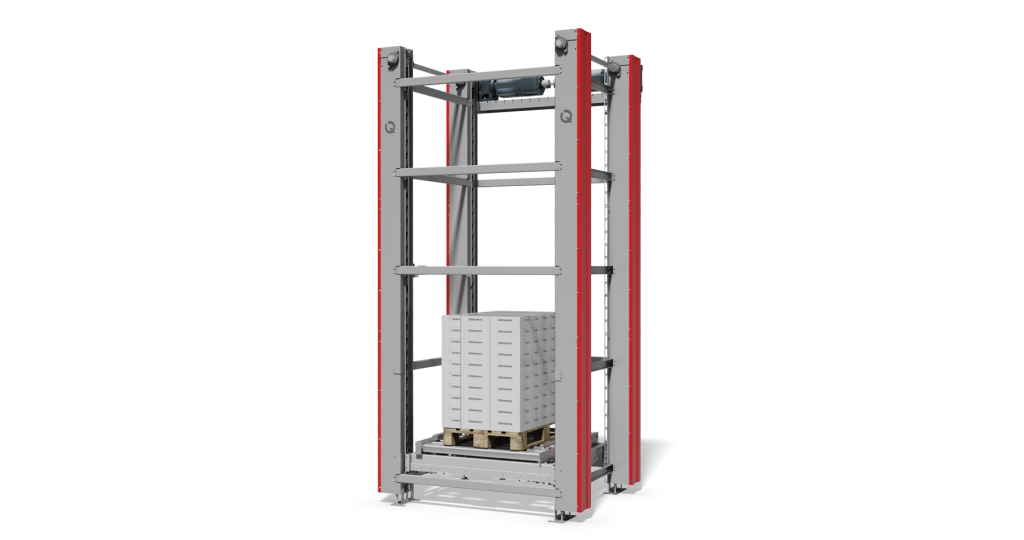

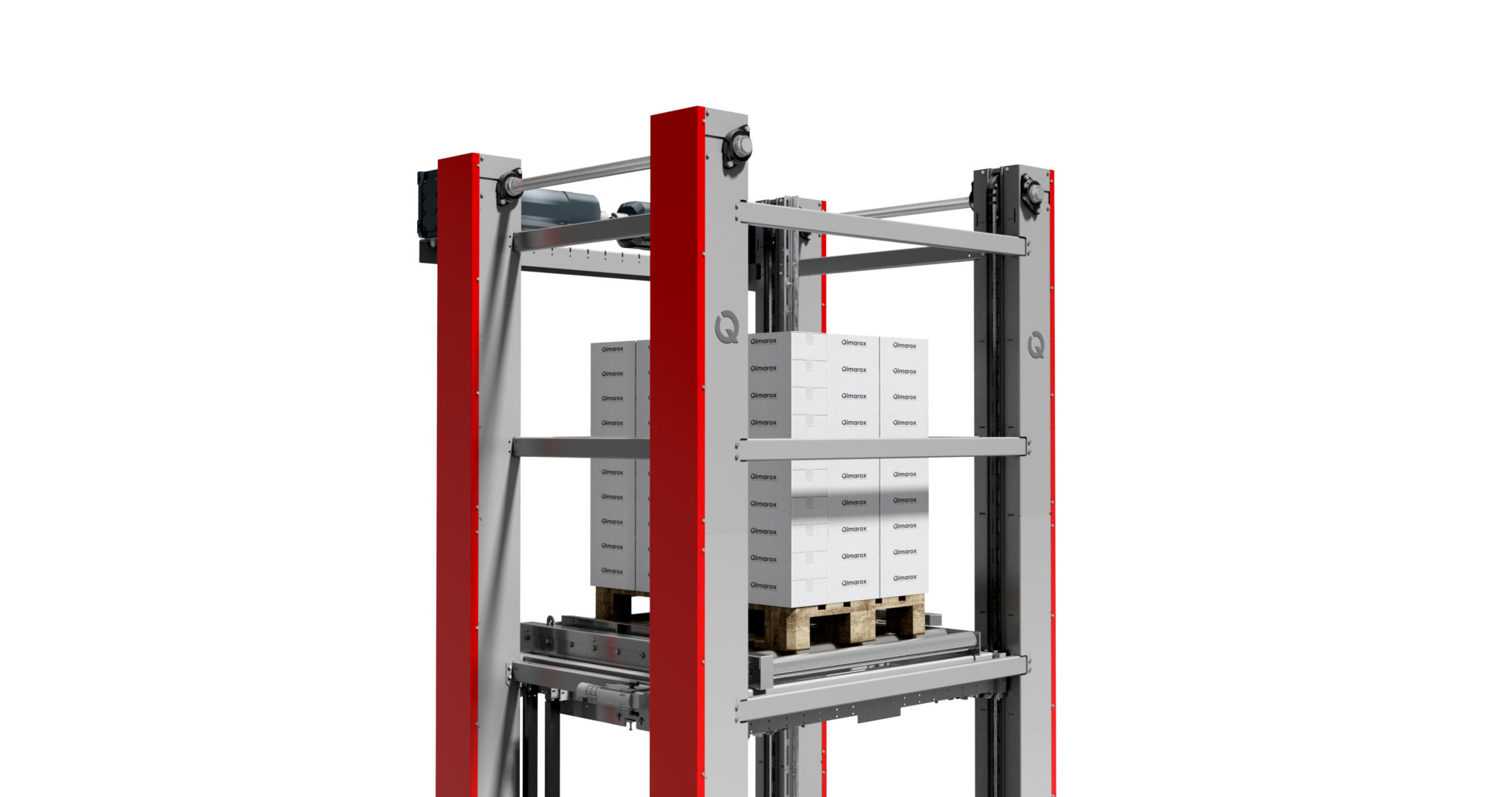

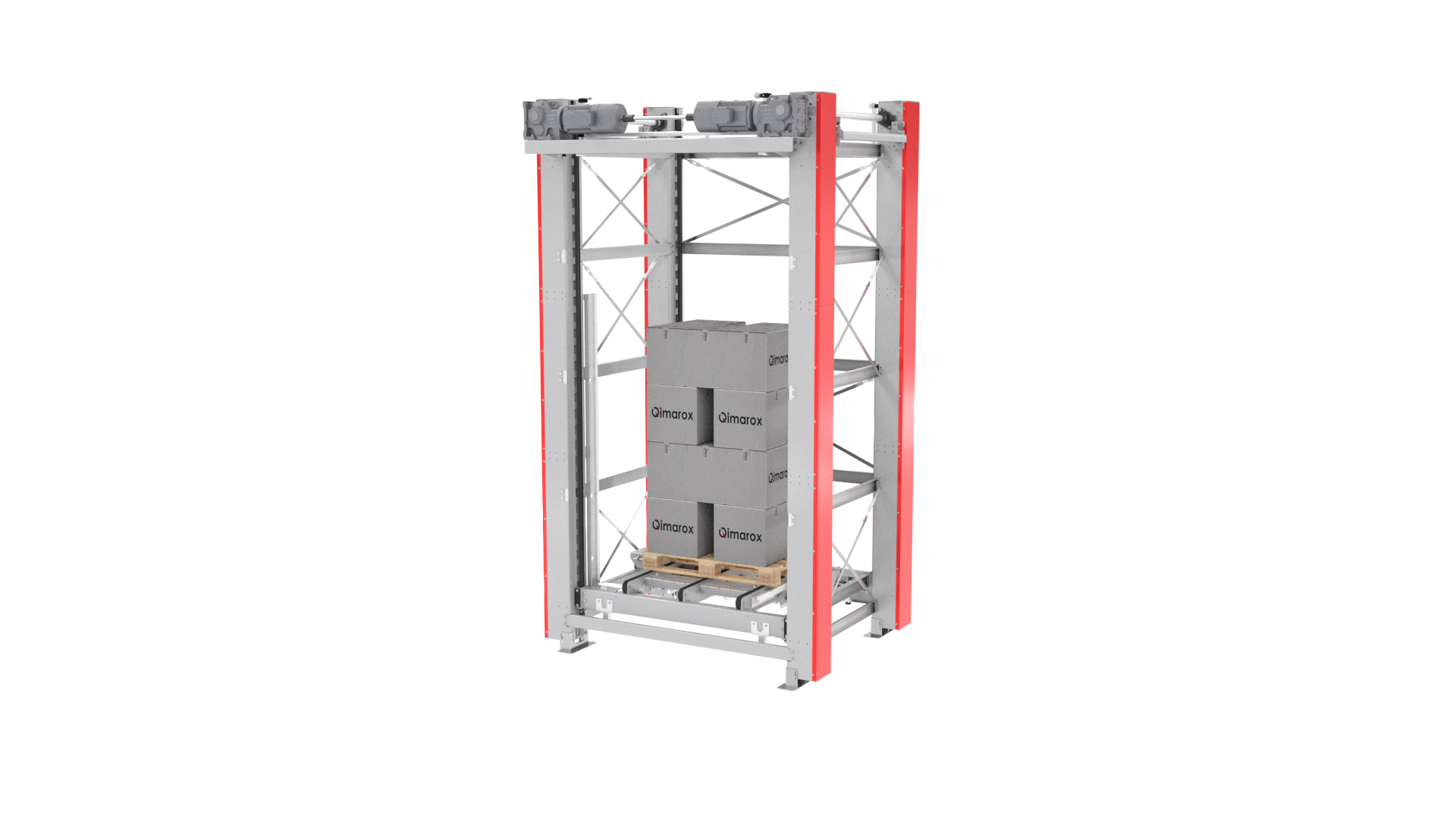

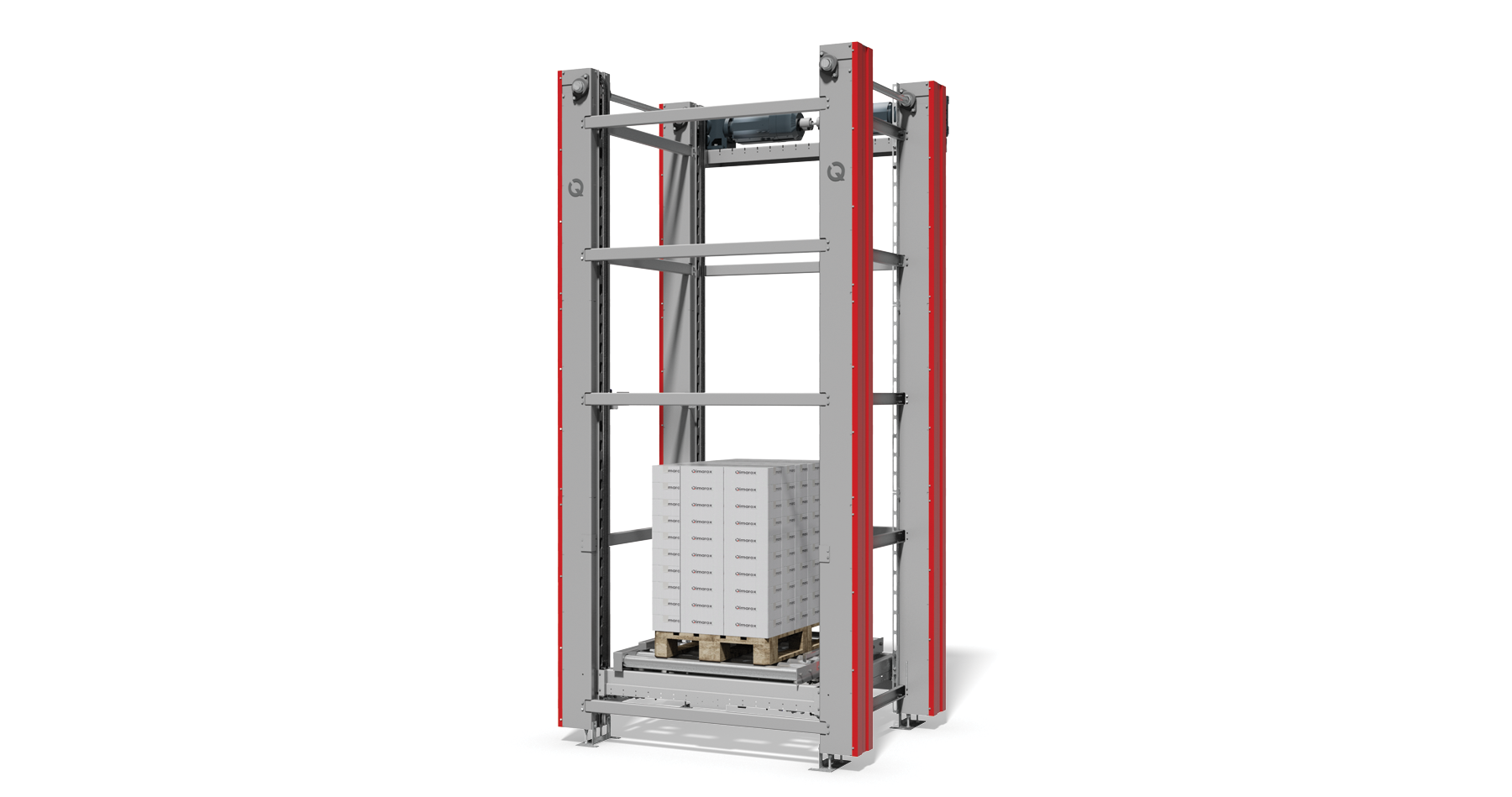

De Prorunner mk10-HD is een stevige palletlift die het pallettransport binnen uw faciliteit kan automatiseren. De lift kan pallets omhoog en omlaag verplaatsen naar het gewenste niveau van uw installatie. De Prorunner mk10-HD bestaat uit vier kolommen, waardoor hij moeiteloos pallets tot 3.200 kg kan vervoeren. Het is daarmee dé ideale palletlift voor het hanteren van zware pallets.

Compacte eenheid

Dankzij de uiterst compacte voetafdruk past deze lift in vrijwel elke opstelling. Hij overbrugt moeiteloos hoogteverschillen van 0,40 tot 3 meter (10 ft), zelfs bij het maximale hoogteverschil. De Prorunner mk10-HD is standaard uitgerust met een heftafel van 1200 x 1100 mm, die kan worden voorzien van een palletbaan. Hierdoor is hij geschikt voor zowel europallets als andere formaten draagstructuren, zoals blokpallets.

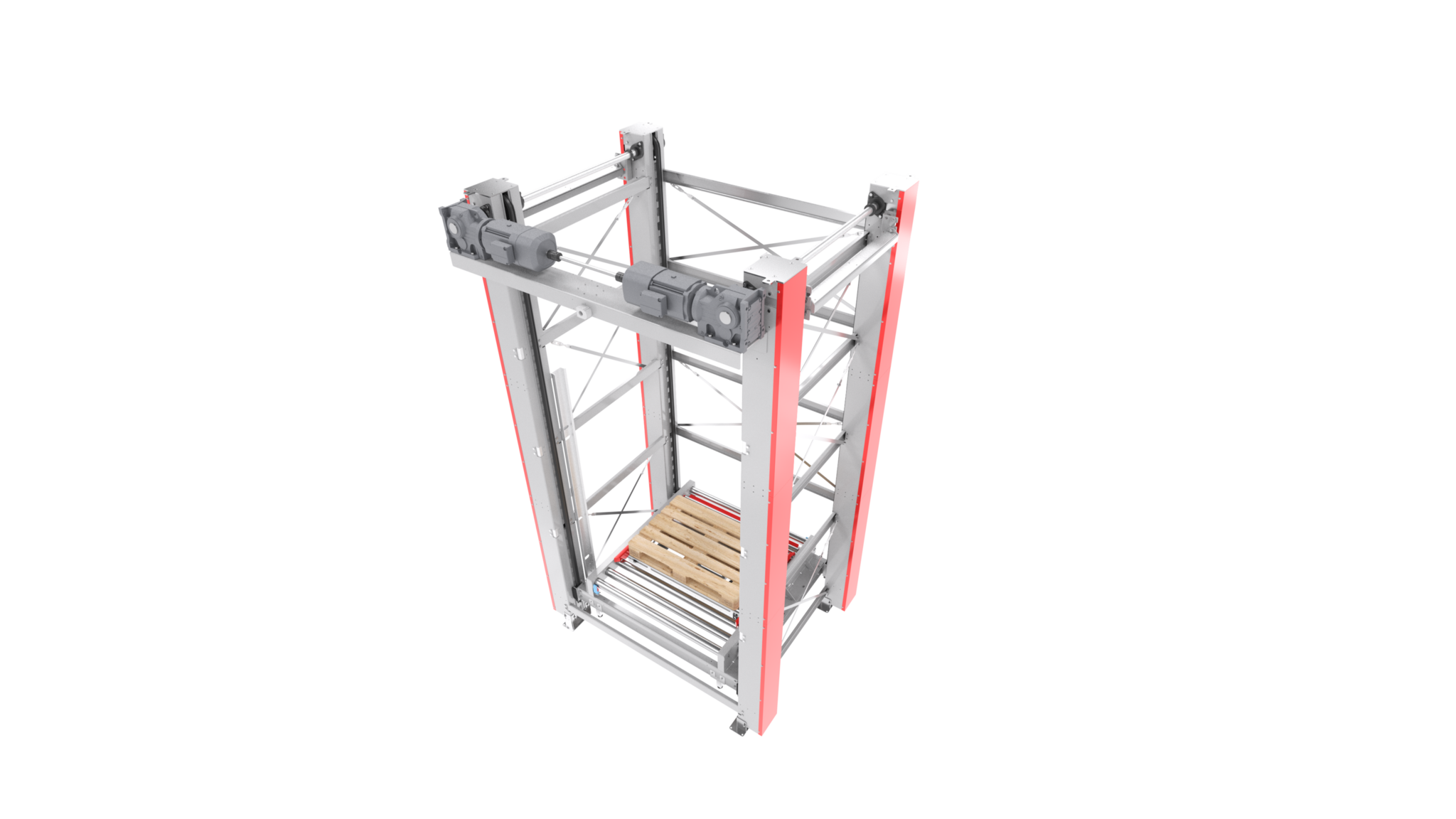

Deze compacte unit is zeer eenvoudig te integreren in uw transportsysteem en kan worden uitgerust met een rollenbaan of kettingbaan. Dankzij het doordachte ontwerp en de betrouwbare componenten vereist de Prorunner mk10-HD voor zware pallets nauwelijks onderhoud.

Kortom: een eenvoudig te integreren verticale pallettransporteur die ook nog eens betaalbaar blijft.

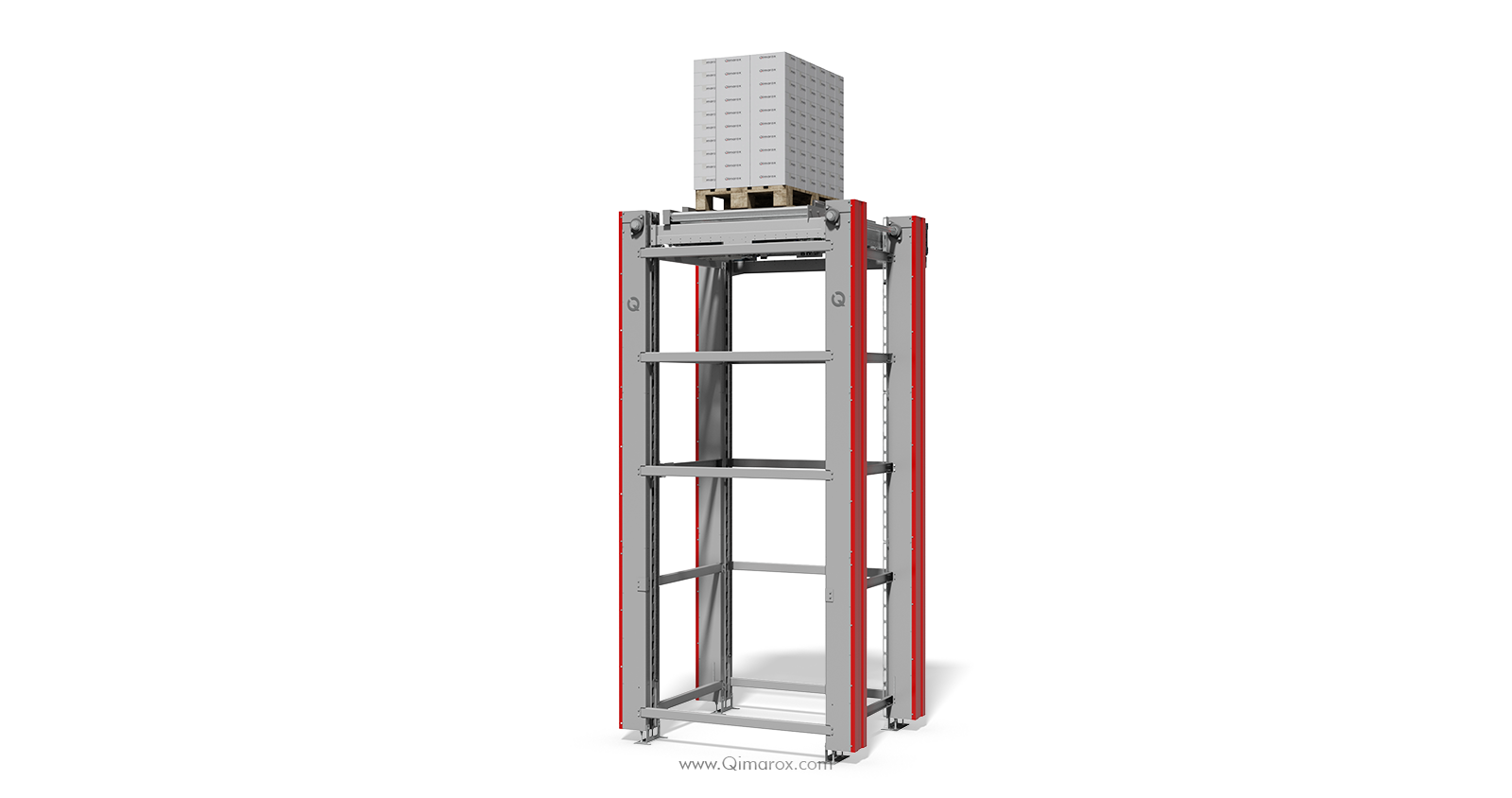

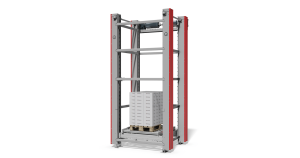

qimarox Verticaal transporteur voor pallets - Prorunner mk10

Waarom kiezen voor Qimarox?

Qimarox is een toonaangevende fabrikant van componenten voor materiaaltransportsystemen. Als producent van palletiseermachines en productliften onderscheidt Qimarox zich door een moderne visie en aanpak. Innovatie, kwaliteit en toegevoegde waarde staan centraal.


Interesse in deze verticale transporteur- of een andere verticale transportoplossing?

Wilt u meer informatie over onze verticale transporteurs? Vraag vrijblijvend een offerte aan of neem contact met ons op voor al uw vragen. Wij helpen u graag verder!


Laat het me gerust weten als je deze tekst ook in een visueel format wilt, zoals een flyer of webpagina met call-to-action link.

  • 📞 Bel ons: +0341 436700

  • Vraag een offerte aan via ons offerteformulier

  • Bekijk ook andere Prorunner-modellen voor uw specifieke toepassing

Technische Specificaties

Specificatie Standaard HD
Max. draagvermogen¹ 2.000 kg 3.200 kg
Max. kolomhoogte² 24 m 24 m
Max. snelheid³ 1 m/s 1 m/s

Algemeen

  • Materiaal: Staal
  • Oppervlaktebehandeling:
    • Frameonderdelen: Poedercoating (RAL 7037)
    • Accentkleuren: Poedercoating (RAL 3020)
    • Overig: Verzinkt

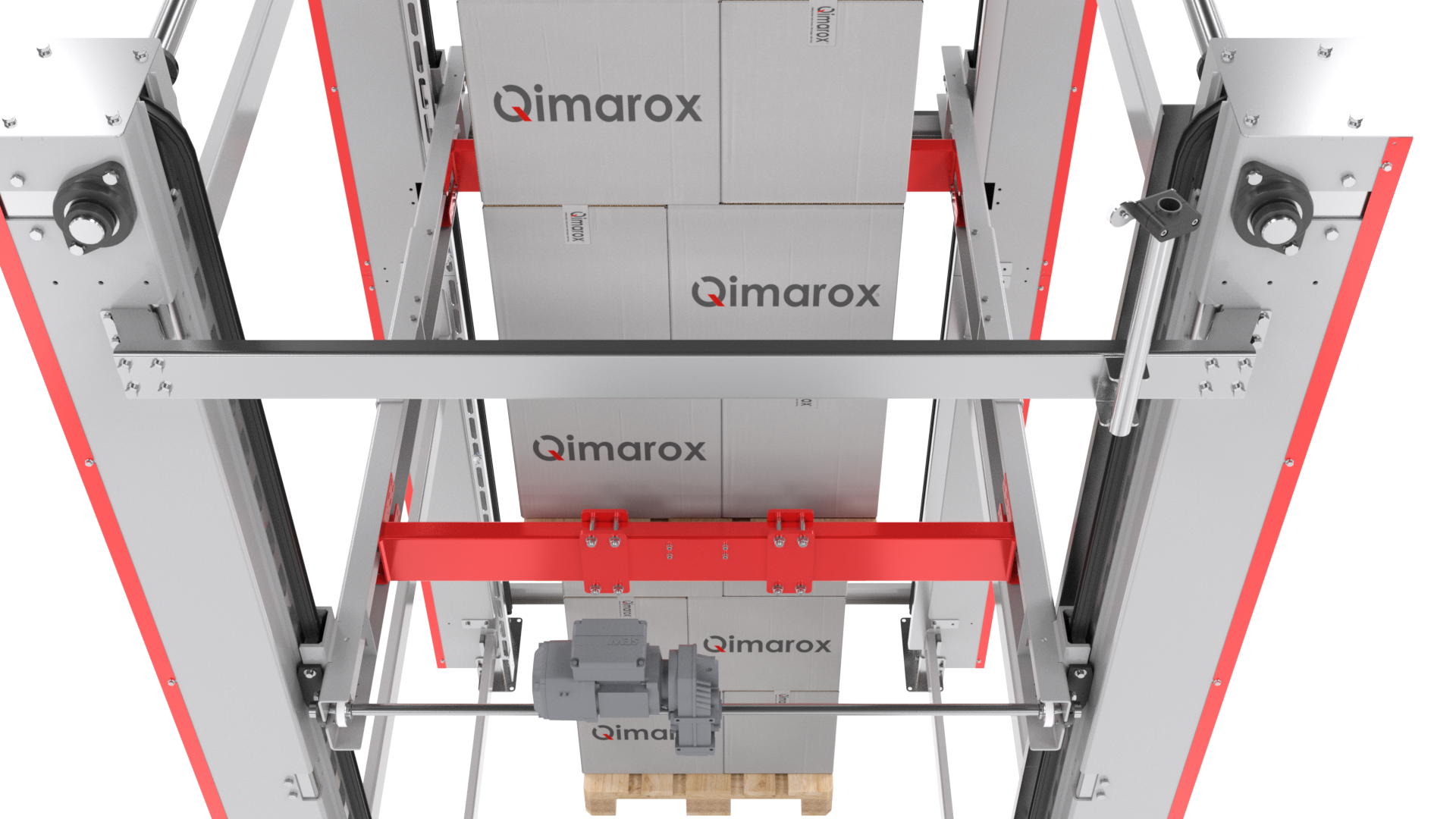

Aandrijving

  • Motor⁴: Tandwielmotor met rem
    DRN90S4BE2/HR/TH – DRN132M4BE11/HR/TH
  • Overbrenging: Kegelwielreductor KA77B
  • Ophanging: Ketting (4x) 20B-15

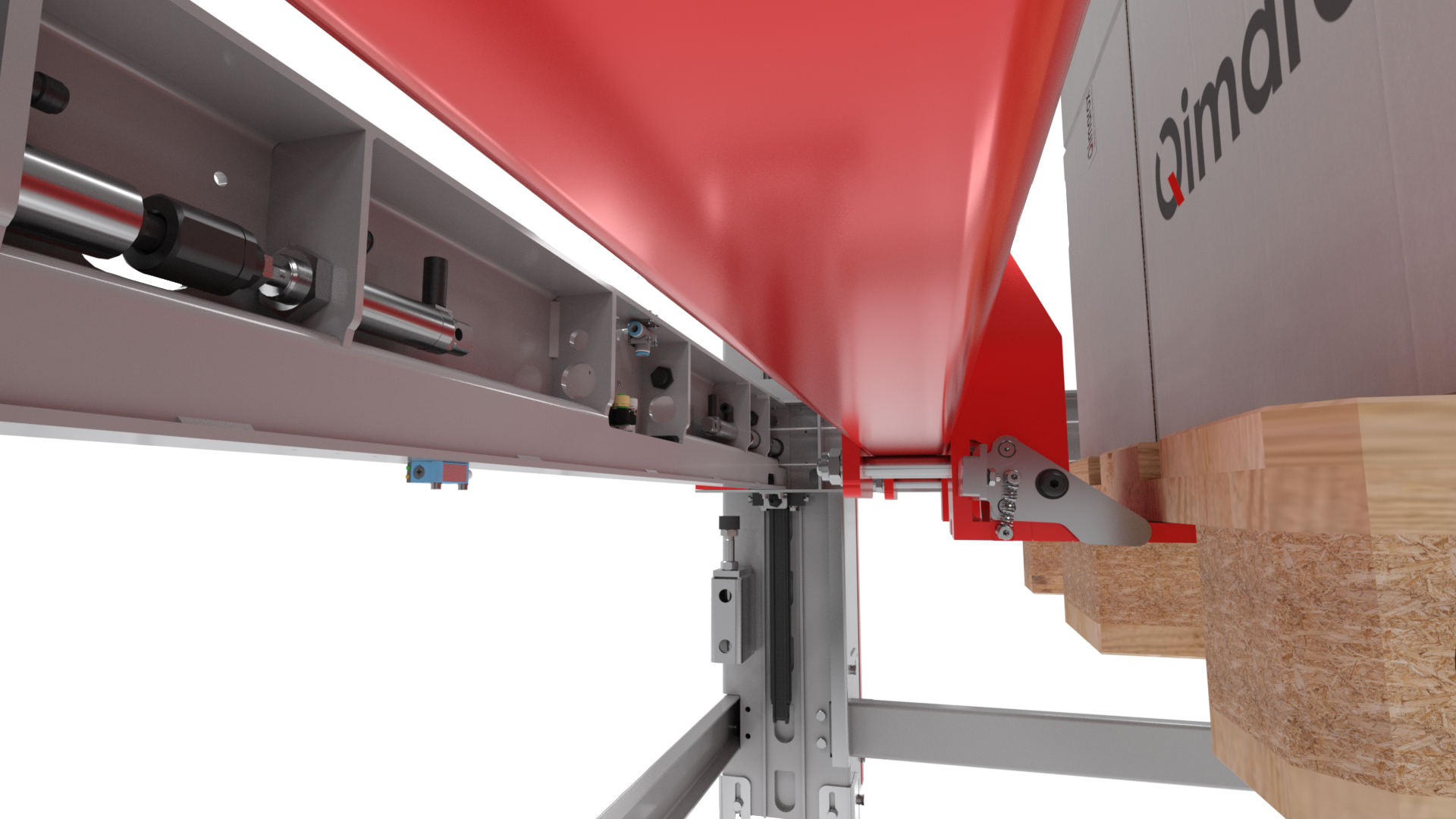

Vergrendeling

  • Pneumatisch: Dubbelwerkende cilinder (Festo DSNU-25-30-P-A)
  • Elektrisch (optioneel): Lineaire actuator (Electrak MD, slag 50 mm)

Elektrische Componenten

  • Positiesensoren: In kolom, 2x per niveau (Sick IME18-08BPSZC0K)
  • Eindschakelaars: Boven en onder (SE ZCMD21C12 + ZCE05 + ZCY54)
  • Veiligheidsventiel: Festo MS6-SV-1/2-D-10V24P-2M12-AG-WPB
  • Encoder (incrementaal): In motor
  • Encoder (absoluut): Optioneel (AK8Z)

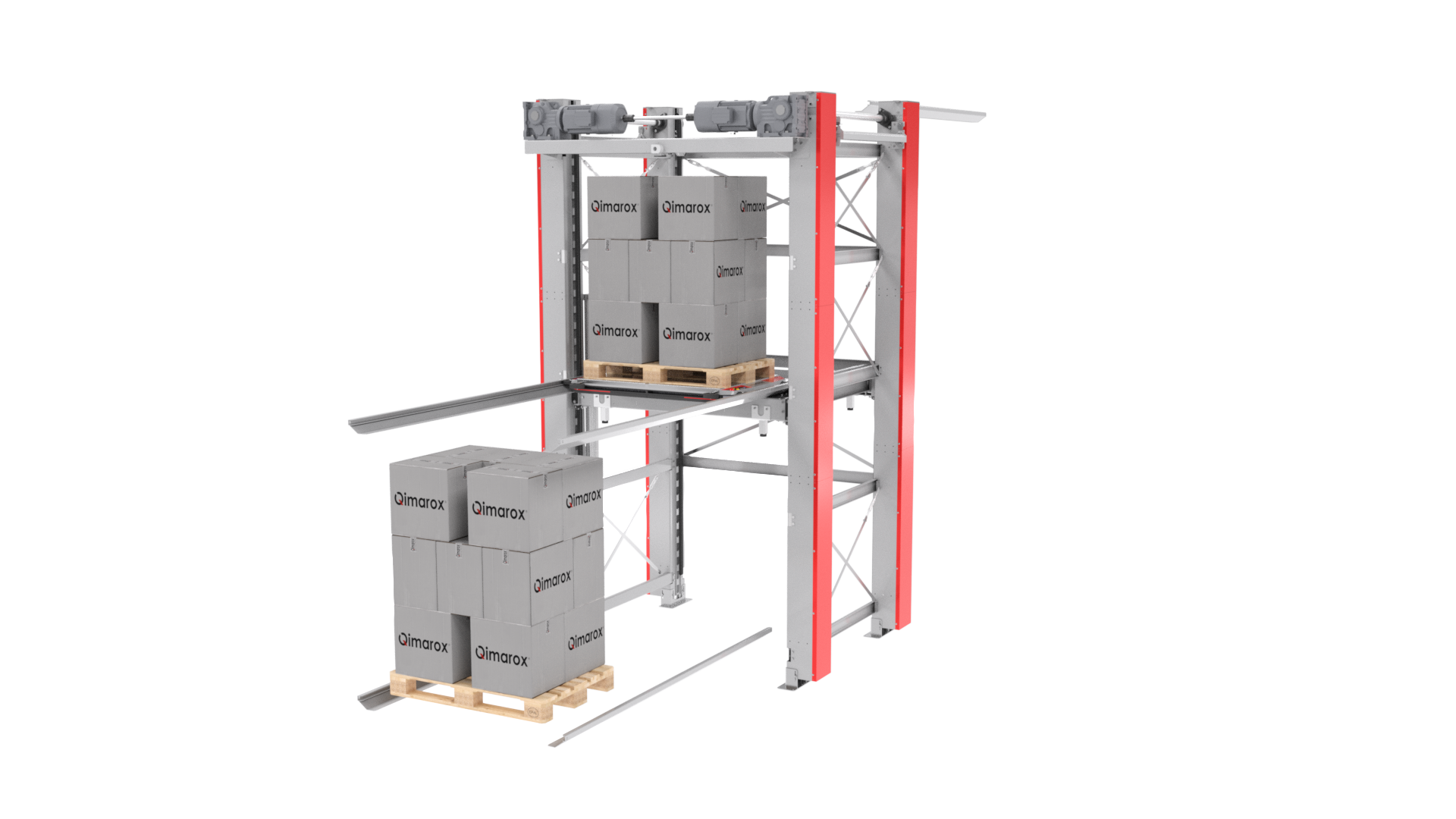

Prorunner mk10-HD; In- en uitvoeren van pallets in vier richtingen

De Prorunner mk10 doet zijn werk in vrijwel elke denkbare situatie. De productlift kan niet alleen via de linker- en/of rechterzijkant producten in- en/of uitvoeren, maar bij montage van een geschikte productdrager ook langs de voorzijde.

Bij het kiezen van de configuratie die het best past in uw situatie, volgt u simpelweg het stappenplan waarin de verschillende mogelijkheden op heldere wijze naast elkaar worden gezet. Met behulp van de afbeelding hiernaast kiest u de gewenste in- en uitvoersituatie. De bijbehorende 3D afbeelding kunt u vinden middels de tabel hieronder.

Voorbeeld:

U wilt uw producten omhoog brengen (elevate) en ze via de linkerzijde invoeren en aan de voorzijde afvoeren. In dit geval kiest u voor de combinatie A2. Wilt u het product omlaag brengen (descend) en zowel via de rechterzijde aan- en afvoeren, kies dan combinatie 7G

Configuratie van de verticale pallettransporteur Prorunner mk10

Hieronder meer over de voordelen:

  • Minimale footprint
  • Tevens haakse opstelling mogelijk
  • Geschikt voor verticaal sorteren (meerdere verdiepingen)
  • Pallets, rekken, enz. tot 2000 kg
  • Robuust en onderhoudsarm
  • Geluidsarm
  • Stalen en dus solide constructie
Documentatie leveranciers
Folders
Handleidingen
Software
Tekeningen
Overig

Icoon

Festo quick exhaust valve MS6

1 bestand(en) 309.50 KB

Downloaden

Icoon

Prorunner mk10 Verticale pallettransporteur EU

1 bestand(en) 2.37 MB

Downloaden

Icoon

Handleiding afscherming PRmk10

1 bestand(en) 480.93 KB

Downloaden

Icoon

Handleiding PRmk9 / PRmk10 bevestiging verdiepingsvloer

1 bestand(en) 534.78 KB

Downloaden

Icoon

Functional Description Prorunner mk10 Column

1 bestand(en) 1 MB

Downloaden

Icoon

Prorunner mk10 2D .dwg tekening

1 bestand(en) 1.94 MB

Downloaden

Icoon

Prorunner mk10 3D .step tekening

1 bestand(en) 6.16 MB

Downloaden

Icoon

Gebruikershandleiding Prorunner mk10 palletlift

1 bestand(en) 11.68 MB

Downloaden

Icoon

Functional Description Prorunner mk10 Conveyor

1 bestand(en) 1 MB

Downloaden

Icoon

Electrische schema's Prorunner mk10

1 bestand(en) 868.43 KB

Downloaden

Icoon

Software - Prorunner mk10 - Allen-Bradley

1 bestand(en) 6.97 MB

Downloaden

  • Verticaal transporteur voor pallets qimarox

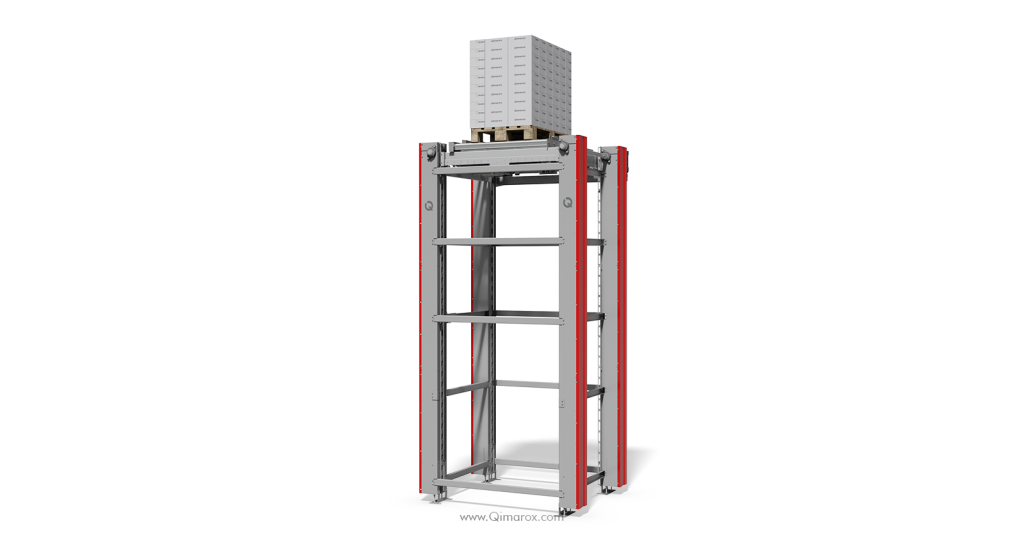

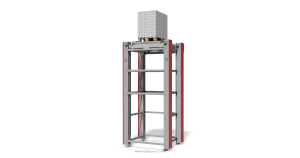

  • qimarox Verticaal transporteur voor pallets - Prorunner mk10
  • Verticaal transporteur pallets - Prorunner mk10 qimarox
  • Verticaal transporteur voor pallets qimarox
  • qimarox Verticaal transporteur voor pallets - Prorunner mk10
  • Verticaal transporteur pallets - Prorunner mk10 qimarox

Product video

Gerelateerde producten

solide palletlift

Prorunner mk9

De Prorunner mk9 is een solide palletlift en is zeer eenvoudig te integreren in uw transportsysteem en naar keuze uit te rusten met rollenbaan of kettingbaan
Meer info
Highrunner HR9 - Logistiek

Highrunner HR9 - Logistiek

De Highrunner HR9 is ontworpen voor de logistieke sector en heeft een verwerkingscapaciteit van 500 - 1.500 producten per uur.
Meer info

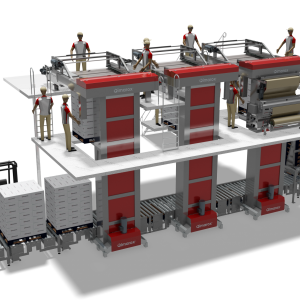

In lijn meerdere palletiseermachines
